申请日2018.02.06
公开(公告)日2018.11.30
IPC分类号E03F1/00; E03F3/04
摘要

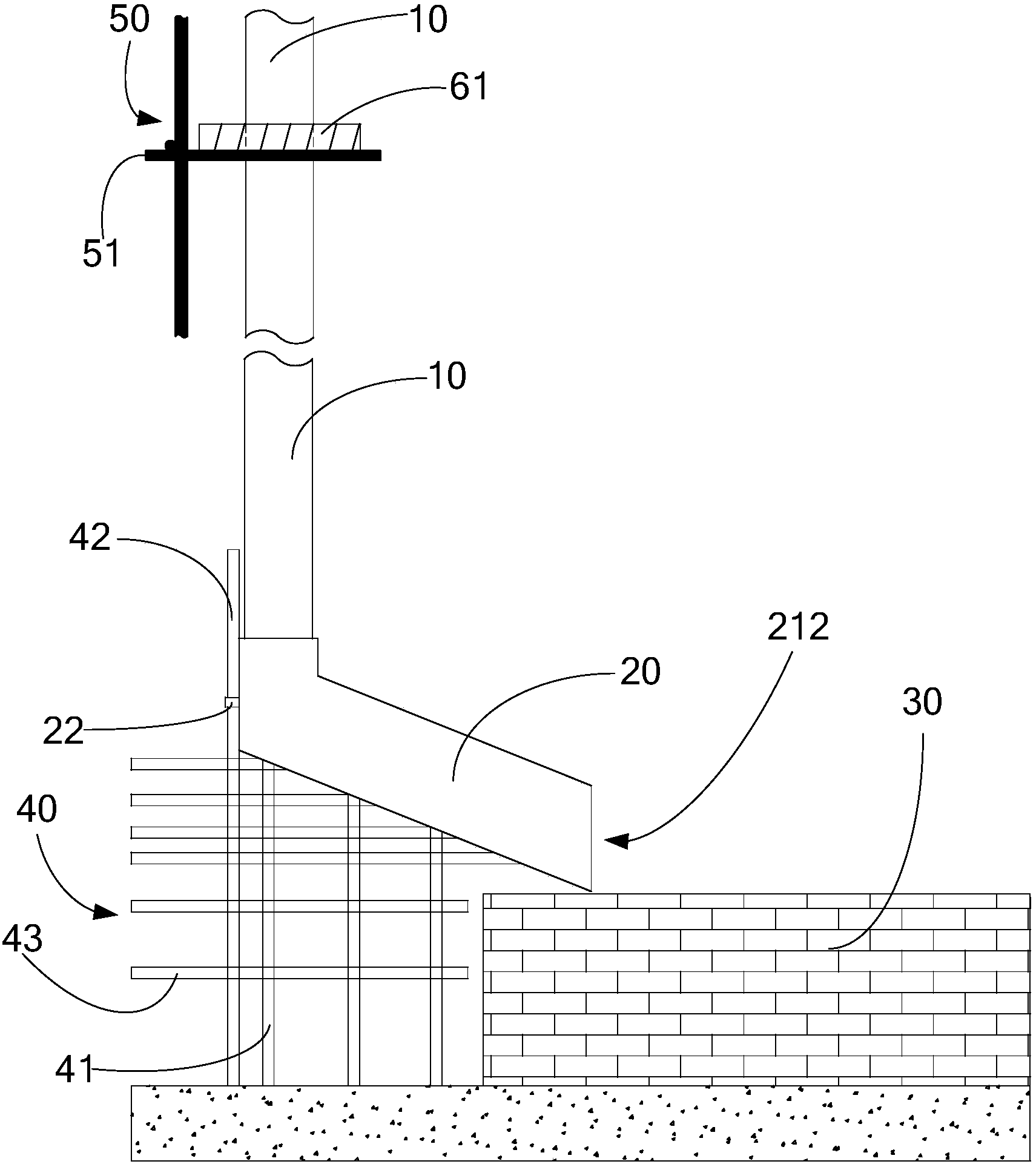

本实用新型一种泵管混凝土残渣及清洗废水的收集装置，包括导流管、向斜下方倾斜的导流槽、收集池和支设于导流槽的底部的支撑架，导流管竖向设置并连接于外脚手架，导流槽的上端设有用于连接导流管的第一开口，导流槽的下端设有第二开口，收集池位于第二开口的下方。本实用新型在施工主体结构外侧设置收集池，在外脚手架中设置导流管，通过导流管和导流槽将混凝土残渣和废水收集至收集池，使用支撑架支撑导流槽，简化工艺流程，使用时操作简捷，可提高工效，易于加工制作，经济适用。
权利要求书
1.一种泵管混凝土残渣及清洗废水的收集装置，其特征在于：包括导流管、向斜下方倾斜的导流槽、收集池和支设于所述导流槽的底部的支撑架，所述导流管竖向设置并连接于外脚手架，所述导流槽的上端设有用于连接所述导流管的第一开口，所述导流槽的下端设有第二开口，所述收集池位于所述第二开口的下方。
2.如权利要求1所述的泵管混凝土残渣及清洗废水的收集装置，其特征在于：所述导流管为波纹管。
3.如权利要求1所述的泵管混凝土残渣及清洗废水的收集装置，其特征在于：所述导流管通过固定组件连接于所述外脚手架。
4.如权利要求3所述的泵管混凝土残渣及清洗废水的收集装置，其特征在于：所述固定组件包括水平的固定板和连接件，所述固定板上开设有通孔，所述导流管穿设并固定于所述通孔中，所述连接件连接所述固定板和所述外脚手架的横向水平杆。
5.如权利要求4所述的泵管混凝土残渣及清洗废水的收集装置，其特征在于：所述导流管卡设于所述通孔中。
6.如权利要求4所述的泵管混凝土残渣及清洗废水的收集装置，其特征在于：所述连接件为铁丝，所述铁丝贯穿所述固定板并绑扎于所述横向水平杆上。
7.如权利要求1所述的泵管混凝土残渣及清洗废水的收集装置，其特征在于：所述支撑架包括多个第一竖杆和多个横杆，所述第一竖杆顶抵于所述导流槽的底部，所述横杆连接于所述第一竖杆。
8.如权利要求7所述的泵管混凝土残渣及清洗废水的收集装置，其特征在于：所述支撑架还包括多个第二竖杆，所述导流槽的槽身上形成有多个套环，所述第二竖杆一一对应并卡设于所述套环。
说明书
一种泵管混凝土残渣及清洗废水的收集装置
技术领域
本实用新型涉及建筑领域，具体涉及一种泵管混凝土残渣及清洗废水的收集装置。
背景技术
混凝土结构施工过程中，浇筑混凝土后泵管内会残留混凝土，因此需要对泵管进行清洗，清洗完成后混凝土残渣约有0.7m3及废水4m3，一般工程中残渣及废水处理：一部分残渣残留在刚刚浇筑完成的结构板面，容易造成结构板面抹面压光成型不易，部分混凝土离析结构板容易渗漏水;一部分残渣通过空洞或者电梯井道流进地下室板面及电梯井基坑，造成其余楼层结构板面污染，不易清理，外架污染需要清理，影响整体文明施工;大型工程采用直径150mm钢管作为导流管，加固不方便，投入较大，楼板开洞后期需要封堵，残渣收集到室内，不易清理。
故有必要提供一种操作简捷、效率较高的收集方案。
实用新型内容
为了提供一种操作简捷、效率较高的泵管混凝土残渣和废水的收集方案，本实用新型提供了一种泵管混凝土残渣及清洗废水的收集装置。
本实用新型一种泵管混凝土残渣及清洗废水的收集装置，包括导流管、向斜下方倾斜的导流槽、收集池和支设于所述导流槽的底部的支撑架，所述导流管竖向设置并连接于外脚手架，所述导流槽的上端设有用于连接所述导流管的第一开口，所述导流槽的下端设有第二开口，所述收集池位于所述第二开口的下方。
本实用新型在施工主体结构外侧设置收集池，在外脚手架中设置导流管，通过导流管和导流槽将混凝土残渣和废水收集至收集池，使用支撑架支撑导流槽，简化工艺流程，使用时操作简捷，可提高工效，易于加工制作，经济适用。
本实用新型泵管混凝土残渣及清洗废水的收集装置的进一步改进在于，所述导流管为波纹管。
本实用新型泵管混凝土残渣及清洗废水的收集装置的进一步改进在于，所述导流管通过固定组件连接于所述外脚手架。
本实用新型泵管混凝土残渣及清洗废水的收集装置的更进一步改进在于，所述固定组件包括水平的固定板和连接件，所述固定板上开设有通孔，所述导流管穿设并固定于所述通孔中，所述连接件连接所述固定板和所述外脚手架的横向水平杆。
本实用新型泵管混凝土残渣及清洗废水的收集装置的更进一步改进在于，所述导流管卡设于所述通孔中。
本实用新型泵管混凝土残渣及清洗废水的收集装置的更进一步改进在于，所述连接件为铁丝，所述铁丝贯穿所述固定板并绑扎于所述横向水平杆上。
本实用新型泵管混凝土残渣及清洗废水的收集装置的进一步改进在于，所述支撑架包括多个第一竖杆和多个横杆，每一所述第一竖杆顶抵于所述导流槽的底部，每一所述横杆连接于所述第一竖杆。
本实用新型泵管混凝土残渣及清洗废水的收集装置的更进一步改进在于，所述支撑架还包括多个第二竖杆，所述导流槽的槽身上形成有多个套环，所述第二竖杆一一对应并卡设于所述套环。
