申请日2018.02.11
公开(公告)日2018.11.13
IPC分类号C02F9/06; C02F1/461; C02F103/36
摘要
本实用新型公开了一种用于苯丙氨酸生产的污水处理装置，包括预处理罐及电解池，电解池可实现电解过程中的氢气、氧气分离，且设有回流装置，本装置将污水在电解之前进行过滤、调节PH等预处理，电解时可将产生的氢气及氧气分离，且可自动检测电解后污水COD含量并进行循环电解处理，确保排出的污水达标，有效地提高了处理装置的工作效率及质量。
权利要求书

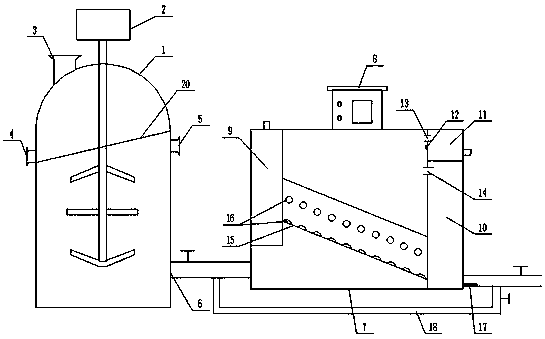

1.一种用于苯丙氨酸生产的污水处理装置，其特征在于，包括预处理罐及电解池;
所述预处理罐包括罐体、过滤网及搅拌装置，所述罐体上部设有进料口，所述过滤网在罐体内的上部倾斜设置，过滤网向下倾斜对应的罐体上设置有出渣口，所述出渣口设置于过滤网上方， 所述过滤网下方的罐体上有药剂入口，所述搅拌装置的搅拌轴穿过过滤网延伸到罐体下部，位于过滤网之下的搅拌轴上设有搅拌桨，所述罐体下部设置有出液口;
所述电解池包括第一气室及电解室，所述第一气室位于电解室的侧上方，第一气室上方设有出气管，所述电解室顶盖上设有电源，所述电解室内部设有排状、倾斜放置的多个电解管，所述电解管的两头分别连接电源的正负极，所述电解管位置较高的一端与第一气室相通，电解管位置较低的一端密封，所述电解管的侧壁及底部设有通孔，所述电解室设有进、出水管，所述进水管通过管道与预处理罐体的出液口相连通，所述出水管上设有回流管，所述回流管另一端与电解室的进水管相通，所述出水管及回流管上均设置有电动阀门，所述出水管处设置有COD检测器，所述检测器与出水管及回流管上的电动阀门电连接。
2.根据权利要求1所述的一种用于苯丙氨酸生产的污水处理装置，其特征在于，所述电解管中填装有电解石粒，所述电解石粒大于电解管上通孔直径。
3.根据权利要求1所述的一种用于苯丙氨酸生产的污水处理装置，其特征在于，所述电解管位置较低一端对应的电解室用隔板隔出排液室及第二气室，所述第二气室位于排液室上部，第二气室和排液室对应的隔板上部分别设置有进气口和进液口，所述第二气室下部设有出气管，所述出水管位于排液室的底部。
4.根据权利要求3所述的一种用于苯丙氨酸生产的污水处理装置，其特征在于，所述进气口的下方设置有高液位警报器。
说明书
一种用于苯丙氨酸生产的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种用于苯丙氨酸生产的污水处理装置。
背景技术
苯丙氨酸的制备过程中，会产生大量的工业废水，此类工业废水具有高 COD、高酸性、处理难度等特性，现有技术一般通过物理化学处理方法、生物处理方法来对上述废水进行处理;其中，物理化学处理方法包括有蒸发法、化学氧化法、湿式氧化法、催化氧化法、超临界氧化法等，生物处理方法包括有厌氧法、特效工程菌降解法等。
目前普遍运用电解法对高COD废水进行处理，此种方法反应时间短，去除率高且成本较低，但是在电解过程中污水的PH值及污水中的大颗粒杂事会影响电解效果，而且在电解过程中产生的氢气、氧气也会对电解效果产生较大影响。
实用新型内容
本实用新型的目的是克服现有技术中存在的不足，提供一种用于苯丙氨酸生产的污水处理装置，可将污水在电解之前进行过滤、调节PH等预处理，电解时可将产生的氢气及氧气分离，且可自动检测电解后污水COD含量并进行循环电解处理，确保排出的污水达标，有效地提高了处理装置的工作效率及质量。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于苯丙氨酸生产的污水处理装置，包括预处理罐及电解池;预处理罐包括罐体、过滤网及搅拌装置，所述罐体上部设有进料口，所述过滤网在罐体内的上部倾斜设置，过滤网向下倾斜对应的罐体上设置有出渣口，所述出渣口设置于过滤网上方， 所述过滤网下方的罐体上有药剂入口，所述搅拌装置的搅拌轴穿过过滤网延伸到罐体下部，位于过滤网之下的搅拌轴上设有搅拌桨，所述罐体下部设置有出液口;
电解池包括第一气室及电解室，所述第一气室位于电解室的侧上方，第一气室上方设有出气管，所述电解室顶盖上设有电源，所述电解室内部设有排状、倾斜放置的多个电解管，所述电解管的两头分别连接电源的正负极，所述电解管位置较高的一端与第一气室相通，电解管位置较低的一端密封，所述电解管的侧壁及底部设有通孔，所述电解室设有进、出水管，所述进水管通过管道与预处理罐体的出液口相连通，所述出水管上设有回流管，所述回流管另一端与电解室的进水管相通，所述出水管及回流管上均设置有电动阀门，所述出水管处设置有COD检测器，所述检测器与出水管及回流管上的电动阀门电连接。
优选的，所述电解管中填装有电解石粒，以便更加充分的对电解管内液体电解，所述电解石粒大于电解管上通孔直径。
优选的，所述电解管位置较低一端对应的电解室用隔板隔出排液室及第二气室，所述第二气室位于排液室上部，第二气室和排液室对应的隔板上部分别设置有进气口和进液口，所述第二气室下部设有出气管，所述出水管位于排液室的底部;第二气室和排液室的设置可以将产生的氧气和电解后的液体分开，不影响后续电解步骤及效果，能使电解更加充分，且COD检测器的检测更加准确。
优选的，所述进气口的下方设置有高液位警报器。
本实用新型的有益效果为：提高电解质量;实现电解过程中氢氧分离，减少能耗、提高COD 去除效果;确保电解过后的排液达标;提高了生产效率、结构简单、维护方便。
