申请日2018.02.11
公开(公告)日2018.11.02
IPC分类号C02F9/12
摘要
本实用新型公开了一种环保型制药污水处理装置，包括化学处理池、转轴、沉淀池，所述化学处理池上表面设置制药污水进水接口,所述化学处理池侧面设置化学药剂进液接口,所述化学处理池下表面设置支腿,所述化学处理池内部底面设置单向阀,所述单向阀下表面设置水管，所述水管另一端设置所述沉淀池,所述沉淀池上表面靠近所述化学处理池的位置设置所述转轴,所述转轴远离所述化学处理池的侧面设置沉淀池盖子,所述沉淀池内侧面设置阴极板,所述沉淀池下表面设置阳极柱。有益效果在于：本实用新型可实现制药污水的净化处理，净化效率高，密封性好，卫生环保，成本低，装置结构简单易于维护维修。
权利要求书

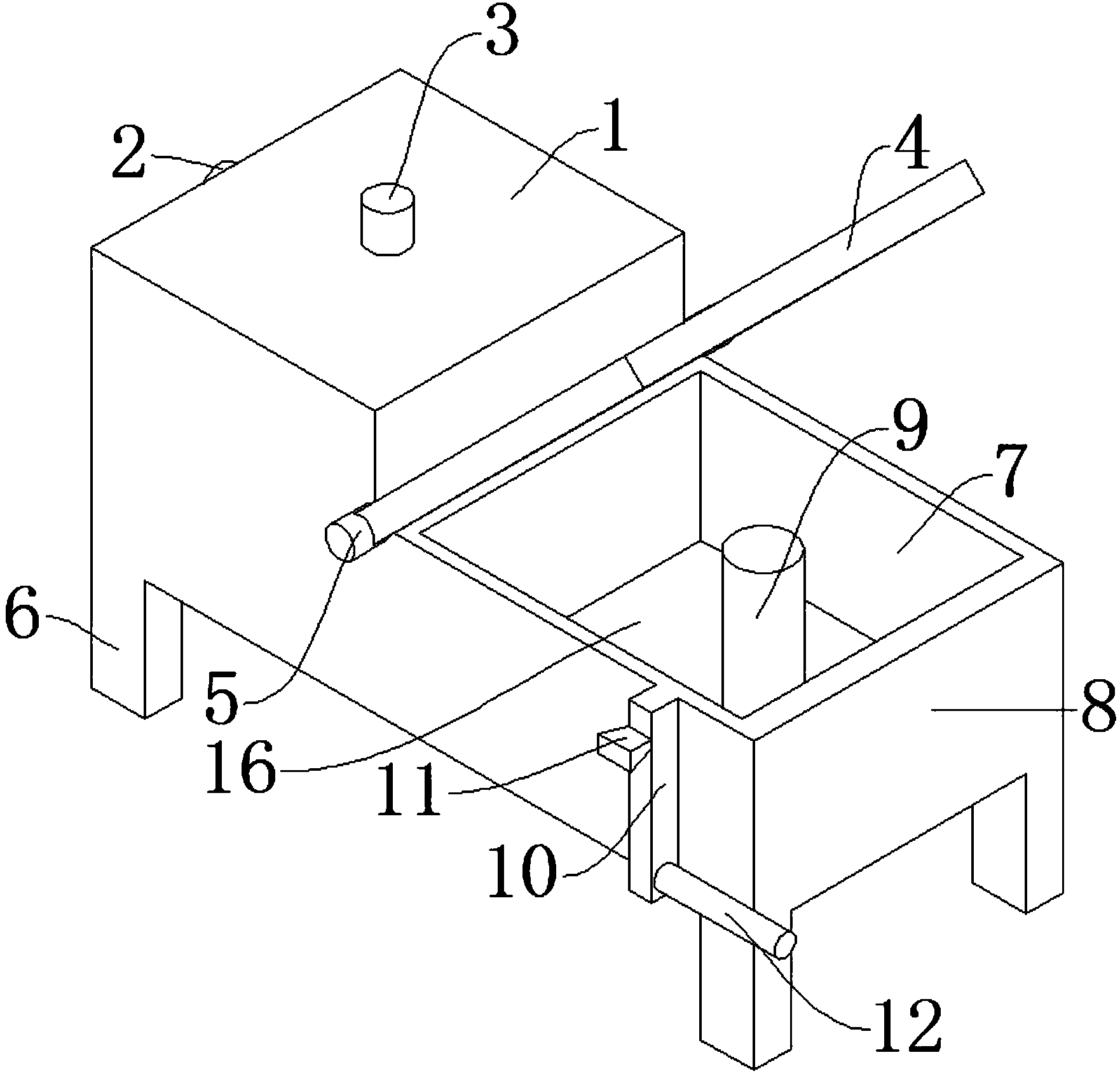

1.一种环保型制药污水处理装置，其特征在于：包括化学处理池(1)、转轴(5)、沉淀池(8)，所述化学处理池(1)上表面设置制药污水进水接口(3),所述化学处理池(1)侧面设置化学药剂进液接口(2),所述化学处理池(1)下表面设置支腿(6),所述化学处理池(1)内部底面设置单向阀(14),所述单向阀(14)下表面设置水管(13)，所述水管(13)另一端设置所述沉淀池(8),所述沉淀池(8)上表面靠近所述化学处理池(1)的位置设置所述转轴(5),所述转轴(5)远离所述化学处理池(1)的侧面设置沉淀池盖子(4),所述沉淀池(8)内侧面设置阴极板(7),所述沉淀池(8)下表面设置阳极柱(9),所述沉淀池(8)侧面设置出水槽(10),所述出水槽(10)远离所述沉淀池(8)的侧面设置开关(11),所述出水槽(10)侧面下端设置出水接口(12),所述沉淀池(8)内部下表面设置加热板(16),所述沉淀池盖子(4)上表面中间设置出气塞(15),所述沉淀池(8)下表面设置所述支腿(6)。
2.根据权利要求1所述的一种环保型制药污水处理装置，其特征在于：所述支腿(6)焊接在所述化学处理池(1)上。
3.根据权利要求1所述的一种环保型制药污水处理装置，其特征在于：所述单向阀(14)焊接在所述化学处理池(1)上，所述水管(13)焊接在所述单向阀(14)上，所述水管(13)焊接在所述沉淀池(8)上。
4.根据权利要求1所述的一种环保型制药污水处理装置，其特征在于：所述转轴(5)转动连接在所述沉淀池(8)上，所述沉淀池盖子(4)焊接在所述转轴(5)上，所述阴极板(7)焊接在所述沉淀池(8)上。
5.根据权利要求1所述的一种环保型制药污水处理装置，其特征在于：所述阳极柱(9)焊接在所述沉淀池(8)上，所述出水槽(10)焊接在所述沉淀池(8)上，所述开关(11)滑动连接在所述出水槽(10)上。
6.根据权利要求1所述的一种环保型制药污水处理装置，其特征在于：所述加热板(16)焊接在所述沉淀池(8)上。
7.根据权利要求1所述的一种环保型制药污水处理装置，其特征在于：所述出气塞(15)镶嵌在所述沉淀池盖子(4)上，所述支腿(6)焊接在所述沉淀池(8)上。
说明书
一种环保型制药污水处理装置
技术领域
本实用新型涉及环保型制药污水处理设备领域，具体涉及一种环保型制药污水处理装置。
背景技术
制药行业在产品生产过程中产生大量有害废水，其成分复杂，COD高达几万甚至几十万mg/l，色度高达几千倍，使用传统工艺处理无法达到国家有关排放标准，会对周围环境造成严重污染，随着社会进步，人们环境意识的增强，政府部门立法限制有害废水的直接排放，为此，国内制药企业对制药污水处理技术不断进行研究，目前采用较多的污水处理设备有隔油渣、化学沉淀及生物氧化等污水处理装置，仍然无法达到理想效果，使用一些传统工艺已无法满足日益加剧的环境问题，对比专利号为201620175296.5的中国专利，公开一种制药污水处理装置，属于水质净化技术领域，由污泥池、高浓度调节池、低浓度调节池、预酸化池、USAB池、缺氧池、接触好氧池、MBR(膜生物反应)池、复合生物滤池和清水池组成，所述制药污水处理装置为十级串行结构，第一级为并排的2个污泥池，第二级为高浓度调节池，第三级为低浓度调节池，第四级为并排的2个预酸化池，第五级为2个串行UASB池，第六级为缺氧池，第七级为3个串行的接触好氧池，第八级为2个串行MBR池，第九级为2个复合生物滤池，第十级为清水池，该专利处理制药废水效率低，装置密闭性差，容易在处理制药污水的过程中污染环境，装置复杂，成本高。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种环保型制药污水处理装置。
本实用新型通过以下技术方案来实现上述目的：
一种环保型制药污水处理装置，包括化学处理池、转轴、沉淀池，所述化学处理池上表面设置制药污水进水接口,所述化学处理池侧面设置化学药剂进液接口,所述化学处理池下表面设置支腿,所述化学处理池内部底面设置单向阀,所述单向阀下表面设置水管，所述水管另一端设置所述沉淀池,所述沉淀池上表面靠近所述化学处理池的位置设置所述转轴,所述转轴远离所述化学处理池的侧面设置沉淀池盖子,所述沉淀池内侧面设置阴极板,所述沉淀池下表面设置阳极柱,所述沉淀池侧面设置出水槽,所述出水槽远离所述沉淀池的侧面设置开关,所述出水槽侧面下端设置出水接口,所述沉淀池内部下表面设置加热板,所述沉淀池盖子上表面中间设置出气塞,所述沉淀池下表面设置所述支腿。
上述结构中，工作人员先把制药污水管接到所述制药污水进水接口上，调配好特制的化学药剂，并将化学药剂进液管接到所述化学药剂进液接口上,把所述转轴在所述沉淀池上旋转，把所述沉淀池盖子压到所述沉淀池上，封闭装置，之后打开装置，制药污水通过所述制药污水进水接口进入所述化学处理池内，随后化学药剂通过所述化学药剂进液接口进入所述化学处理池内，在所述化学处理池内与制药污水进行混合后，所述单向阀打开，将污水通过所述水管排入所述沉淀池内，所述阳极柱、所述阴极板通电后在所述沉淀池内形成电场，污水中的带电微小粒子，在电场的作用下迅速凝聚沉淀，沉淀完成后，在所述出水槽上由上向下滑动所述开关，所述沉淀池内最上层的水先进入所述出水槽内，由所述出水槽流入所述出水接口，排出装置，直到将所述沉淀池内的水全部排出装置外，之后拔下所述出气塞,所述加热板启动，对所述沉淀池内的污泥进行加热，烤干以后，打开所述沉淀池盖子，将泥干清理即可继续使用。
为了进一步提高环保型制药污水处理的质量，所述支腿焊接在所述化学处理池上。
为了进一步提高环保型制药污水处理的质量，所述单向阀焊接在所述化学处理池上，所述水管焊接在所述单向阀上，所述水管焊接在所述沉淀池上。
为了进一步提高环保型制药污水处理的质量，所述转轴转动连接在所述沉淀池上，所述沉淀池盖子焊接在所述转轴上，所述阴极板焊接在所述沉淀池上。
为了进一步提高环保型制药污水处理的质量，所述阳极柱焊接在所述沉淀池上，所述出水槽焊接在所述沉淀池上，所述开关滑动连接在所述出水槽上。
为了进一步提高环保型制药污水处理的质量，所述加热板焊接在所述沉淀池上。
为了进一步提高环保型制药污水处理的质量，所述出气塞镶嵌在所述沉淀池盖子上，所述支腿焊接在所述沉淀池上。
有益效果在于：本实用新型可实现制药污水的净化处理，净化效率高，密封性好，卫生环保，成本低，装置结构简单易于维护维修。
