申请日2018.02.11
公开(公告)日2018.10.19
IPC分类号E03F5/22
摘要
本实用新型涉及一种污水一体化泵站，包括桶体、进水口、出水口、潜水排污泵和排水管，桶体的壳体包括两个实心层和设置在两个实心层之间的增强层，增强层为多孔的增强结构。进水口设置在桶体的下部。出水口设置在桶体的上部。潜水排污泵设置在桶体的内腔的底部。排水管的起始端连接到潜水排污泵，排水管的末端连接到出水口。桶体的壳体包括两个实心层和设置在两个实心层之间的增强层，增强层为多孔的增强结构，使得桶体具有良好的强度和刚度。
权利要求书

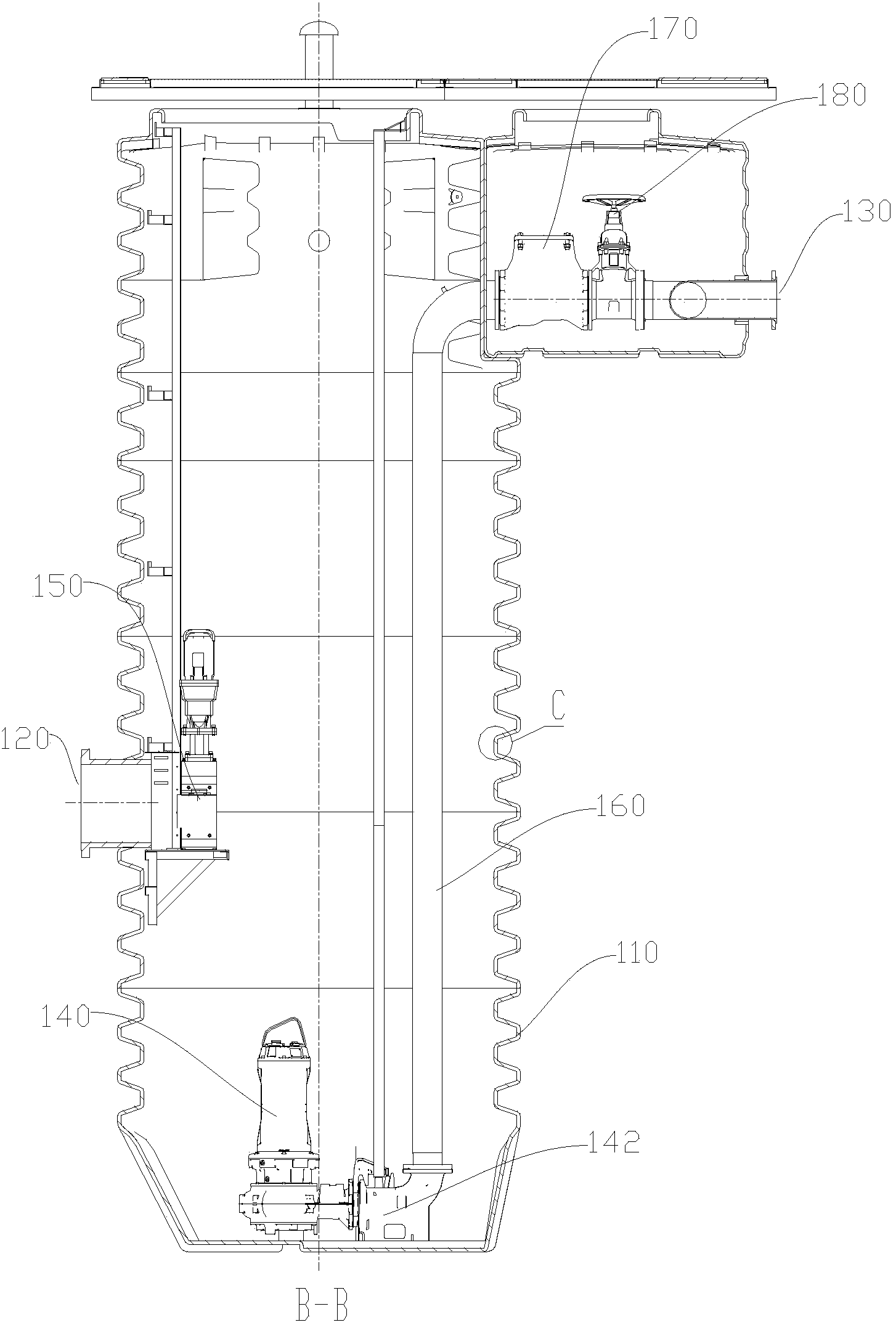

1.一种污水一体化泵站，其特征在于，包括：
桶体(110)，所述桶体(110)的壳体包括两个实心层(112)和设置在两个实心层(112)之间的增强层(114)，所述增强层(114)为多孔的增强结构;
进水口(120)，设置在桶体(110)的下部;
出水口(130)，设置在桶体(110)的上部;
潜水排污泵(140)，设置在桶体(110)的内腔的底部;
排水管(160)，所述排水管(160)的起始端连接到潜水排污泵(140)，所述排水管(160)的末端连接到出水口(130)。
2.根据权利要求1所述的污水一体化泵站，其特征在于，所述桶体(110)的内腔中设置有位于进水口(120)处的粉碎格栅(150)。
3.根据权利要求1所述的污水一体化泵站，其特征在于，所述潜水排污泵(140)为耦合式潜水排污泵。
4.根据权利要求3所述的污水一体化泵站，其特征在于，所述排水管(160)的起始端连接在耦合式潜水排污泵的耦合底座(142)的出水端。
5.根据权利要求1所述的污水一体化泵站，其特征在于，所述排水管(160)的末段上设置有止回阀(170)和闸阀(180)。
6.根据权利要求1所述的污水一体化泵站，其特征在于，所述桶体(110)的顶端设置有通气管(190)。
说明书
污水一体化泵站
技术领域
本实用新型属于污水处理技术领域，涉及一种污水一体化泵站。
背景技术
随着社会的日益发展，环境污染日趋严重，越来越多的污水、雨水需要收集并处理。污水一体化泵站的主要功能是：收集污水并将污水提升到出水管，通过出水管将污水送达污水处理厂，对污水进行处理。
现有的污水一体化泵站的桶体的强度和刚度不能满足要求。
实用新型内容
本实用新型要解决的技术问题是：提供一种桶体的强度和刚度较好的污水一体化泵站。
为了解决上述技术问题，本实用新型采用的技术方案是：
一种污水一体化泵站，包括：
桶体，所述桶体的壳体包括两个实心层和设置在两个实心层之间的增强层，所述增强层为多孔的增强结构;
进水口，设置在桶体的下部;
出水口，设置在桶体的上部;
潜水排污泵，设置在桶体的内腔的底部;
排水管，所述排水管的起始端连接到潜水排污泵，所述排水管的末端连接到出水口。
优选地，所述桶体的内腔中设置有位于进水口处的粉碎格栅。
优选地，潜水排污泵为耦合式潜水排污泵。
优选地，所述排水管的起始端连接在耦合式潜水排污泵的耦合底座的出水端。
优选地，所述排水管的末段上设置有止回阀和闸阀。
优选地，所述桶体的顶端设置有通气管。
本实用新型的优点在于：桶体的壳体包括两个实心层和设置在两个实心层之间的增强层，增强层为多孔的增强结构，使得桶体具有良好的强度和刚度。
