申请日2018.02.11
公开(公告)日2018.10.12
IPC分类号C02F1/04
摘要
本实用新型公开了一种用于高含盐废水处理的蒸发塔，包括设有内腔的塔体，所述塔体的顶部设有用于供高温烟气进入内腔的烟气入口、下部设有用于供烟气流出的烟气出口，所述塔体的上部设有用于供废水进入内腔的废水入口，所述废水入口处安装有用于使废水雾化的雾化器，所述塔体的底部设有用于供固体杂质排出的排灰口;本实用新型可有效降低废水处理的能耗及处理成本，利于推广应用。
权利要求书
1.一种用于高含盐废水处理的蒸发塔，包括设有内腔的塔体，其特征在于：所述塔体的顶部设有用于供高温烟气进入内腔的烟气入口、下部设有用于供烟气流出的烟气出口，所述塔体的上部设有用于供废水进入内腔的废水入口，所述废水入口处安装有用于使废水雾化的雾化器，所述塔体的底部设有用于供固体杂质排出的排灰口。
2.根据权利要求1所述的用于高含盐废水处理的蒸发塔，其特征在于：所述雾化器为雾化喷嘴。
3.根据权利要求2所述的用于高含盐废水处理的蒸发塔，其特征在于：所述废水入口至少设置为两个且在同一高度处沿周向均匀设置。
4.根据权利要求2所述的用于高含盐废水处理的蒸发塔，其特征在于：所述雾化喷嘴的轴线倾斜于塔体的轴线且两轴线的夹角为锐角。
5.根据权利要求1所述的用于高含盐废水处理的蒸发塔，其特征在于：所述塔体上设有用于安装仪表的仪表安装口。
6.根据权利要求1所述的用于高含盐废水处理的蒸发塔，其特征在于：所述塔体上设有用于观测内腔的观测口。
7.根据权利要求1至6任一项所述的用于高含盐废水处理的蒸发塔，其特征在于：所述塔体垂直于水平面设置;所述烟气入口连接有一进烟管，所述进烟管包括沿气流烟气流动方向依次连接相通的第一管段、第二管段和第三管段，所述第一管段平行于水平面设置，所述第三管段垂直于水平面设置，所述第二管段为斜管。
8.根据权利要求7所述的用于高含盐废水处理的蒸发塔，其特征在于：所述第二管段的轴线与水平面之间的夹角为30°-60°。
9.根据权利要求1至6任一项所述的用于高含盐废水处理的蒸发塔，其特征在于：所述塔体上设有用于打开或关闭排灰口的启闭板。
10.根据权利要求1至6任一项所述的用于高含盐废水处理的蒸发塔，其特征在于：所述塔体的内壁镀有铜层，铜层厚度为0.08mm～0.8mm。
说明书
用于高含盐废水处理的蒸发塔
技术领域
本实用新型涉及环保设备领域，特别涉及一种用于高含盐废水处理的蒸发塔。
背景技术
高含盐废水包括高盐生活废水和高盐工业废水。主要来源于直接利用海水的工业生产、生活污水和食品加工厂、制药厂、化工厂及石油和天然气的采集加工等。这些废水中除了含有有机污染物外，还含有大量的无机盐，如Cl-、SO42-、Na+、Ca2+等离子。若未经处理直接排放，势必会对水体生物、生活饮用水和工农业生产用水产生极大危害。目前也有采用蒸发塔对高含盐废水进行处理的工艺，然而其需要新鲜蒸汽或电能作为蒸发的能源，能耗较高，而且还需要对废水进行预浓缩和软化处理，处理成本高，难以推广应用。
因此，就需要一种用于高含盐废水处理的蒸发塔，可有效降低废水处理的能耗及处理成本，利于推广应用。
实用新型内容
有鉴于此，本实用新型的目的在于提供一种用于高含盐废水处理的蒸发塔，可有效降低废水处理的能耗及处理成本，利于推广应用。

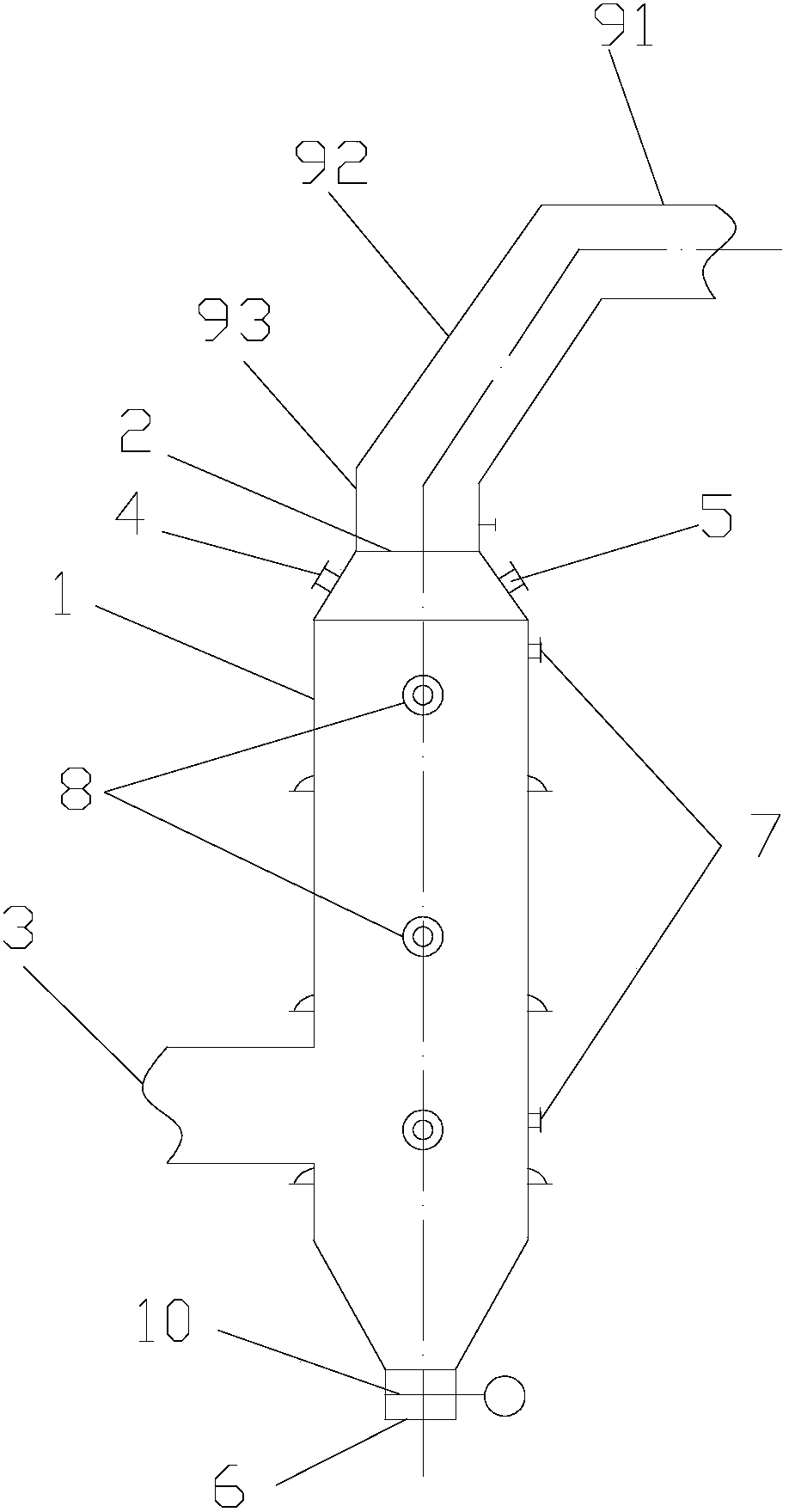

本实用新型的用于高含盐废水处理的蒸发塔，包括设有内腔的塔体，所述塔体的顶部设有用于供高温烟气进入内腔的烟气入口、下部设有用于供烟气流出的烟气出口，所述塔体的上部设有用于供废水进入内腔的废水入口，所述废水入口处安装有用于使废水雾化的雾化器，所述塔体的底部设有用于供固体杂质排出的排灰口。
进一步，所述雾化器为雾化喷嘴。
进一步，所述废水入口至少设置为两个且在同一高度处沿周向均匀设置。
进一步，所述雾化喷嘴的轴线倾斜于塔体的轴线且两轴线的夹角为锐角。
进一步，所述塔体上设有用于安装仪表的仪表安装口。
进一步，所述塔体上设有用于观测内腔的观测口。
进一步，所述塔体垂直于水平面设置;所述烟气入口连接有一进烟管，所述进烟管包括沿气流烟气流动方向依次连接相通的第一管段、第二管段和第三管段，所述第一管段平行于水平面设置，所述第三管段垂直于水平面设置，所述第二管段为斜管。
进一步，所述第二管段的轴线与水平面之间的夹角为30°-60°。
进一步，所述塔体上设有用于打开或关闭排灰口的启闭板。
进一步，所述塔体的内壁镀有铜层，铜层厚度为0.08mm～0.8mm。
本实用新型的有益效果：
本实用新型的用于高含盐废水处理的蒸发塔，烟气入口可与锅炉尾部相连通，从而可利用锅炉尾部的高温烟气余热对高含盐废水进行蒸发处理，无需使用新鲜蒸汽或电能作为蒸发的能源，能耗较低;高含盐废水从废水入口进入后通过雾化器而雾化，使得换热充分、处理效率更高，且无需对废水进行预浓缩及软化处理，处理成本较低;因此，本实用新型可有效降低废水处理的能耗及处理成本，利于推广应用;同时，本实用新型结构简化，操作控制方便，加工难度降低，从而降低了建设成本。
