申请日2018.02.11
公开(公告)日2018.10.16
IPC分类号C02F3/02
摘要
本实用新型公开了提供了一种曝气式自旋好氧水处理装置，其包括架设在敞口水箱中的网格旋筒，网格旋筒和竖直隔板依次并列设置，竖直隔板与敞口水箱的内壁之间形成一条循环通路，在网格旋筒与竖直隔板之间设置有一曝气装置，曝气装置的曝气口与网格旋筒的外周面相对，曝气装置能动推动网格旋筒在水箱中自由旋转，通过设置竖直隔板与水箱的内壁之间形成的一条循环通路，循环通路可以在曝气装置曝气的过程中会形成一个水循环，水循环会持续的推动网格旋筒旋转。
权利要求书
1.一种曝气式自旋好氧水处理装置，其特征在于：包括架设在敞口水箱中的网格旋筒(2)，网格旋筒和竖直隔板依次并列设置，竖直隔板(4)与敞口水箱(1)的内壁之间形成一条循环通路，在竖直隔板的斜下方设有一曝气装置(3)，曝气装置的曝气口与网格旋筒的外周面相对，曝气装置能动推动网格旋筒在水箱中自由旋转。
2.根据权利要求1所述的一种曝气式自旋好氧水处理装置，其特征在于：所述的曝气装置为多个曝气管路，曝气管路与网格旋筒的中轴相平行，各个曝气管路都接通至一进气管上或者所述的曝气装置为射流曝气机。
3.根据权利要求1所述的一种曝气式自旋好氧水处理装置，其特征在于：所述的网格转笼包括中轴和网格状的笼身，所述的中轴穿过笼身，中轴的两端一一对应的配装至轴座上。
4.根据权利要求1所述的一种曝气式自旋好氧水处理装置，其特征在于：在敞口水箱上接通有进水口和出水口。
5.根据权利要求1所述的一种曝气式自旋好氧水处理装置，其特征在于：在网络旋筒内设有作为微生物附着床的新型填料，所述的新型填料由多个环形填料和绳形填料组成，片形调料通过绳形填料依次串联，在环形填料的环圈上接有醛化纤维或涤纶丝。
6.根据权利要求1所述的一种曝气式自旋好氧水处理装置，其特征在于： 网格旋筒的两端各通过一个轴座架设在敞口水箱中。
说明书
一种曝气式自旋好氧水处理装置
技术领域
本实用新型涉及好氧水处理用途的装置体系，尤其是涉及一种曝气式自旋好氧水处理装置。
背景技术
现有的好氧水处理装置一般都是通过在箱体上设置的电机和减速机构进行驱动，其旋筒或转盘在驱动过程中耗电量巨大，并且由很多能量都被减速机无意义的消耗掉，耗能过大不符合当今的环保理念，并且在潮湿环境下使用，寿命较短，在保证密封性的同时，又会造成高昂的改造费用，造成经济浪费。
实用新型内容
实用新型目的，针对上述的现有的机构传动结构冗余，机构复杂能耗大的问题，而提供了一种曝气式自旋好氧水处理装置，其在使用过程中可以自动旋转，采用了曝气组件进行推动，有效回收了曝气所产生的冲力，可以有效降低能耗。
本实用新型针对上述本实用新型所要解决的问题是由以下技术方案实现的：

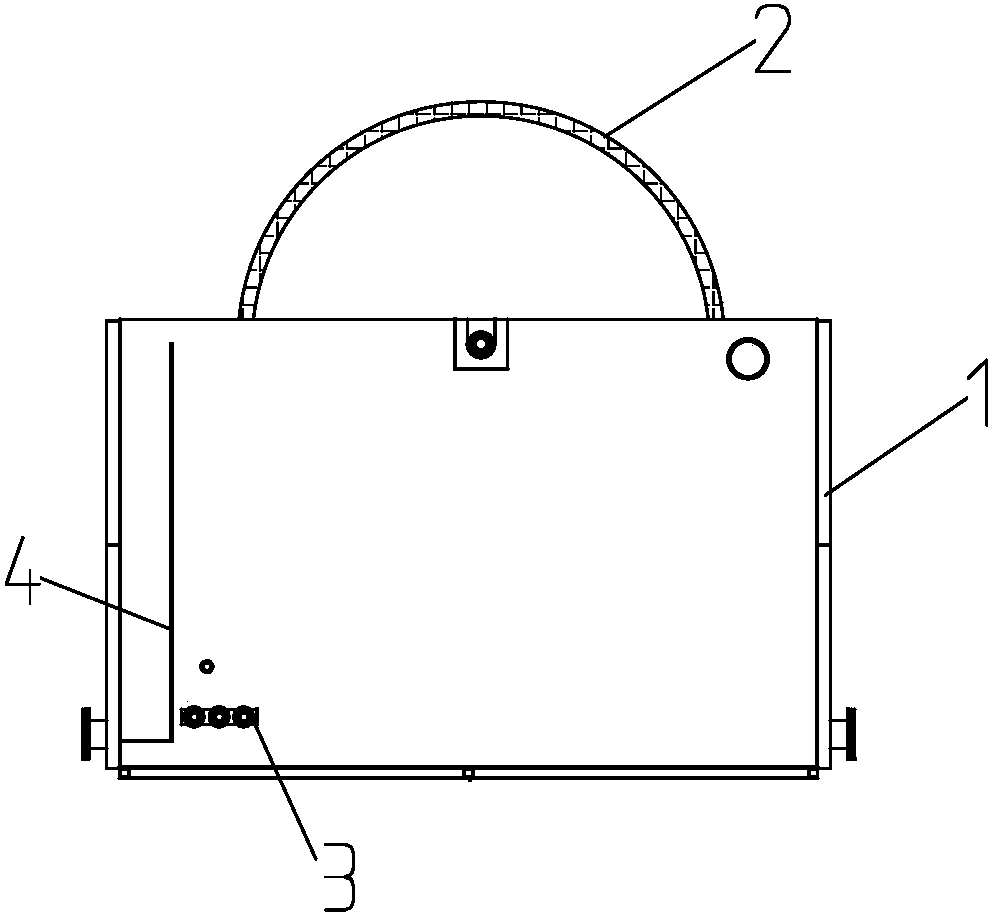

提供了一种曝气式自旋好氧水处理装置，其包括架设在敞口水箱中的网格旋筒2，网格旋筒和竖直隔板依次并列设置，竖直隔板4与敞口水箱1的内壁之间形成一条循环通路，在竖直隔板的斜下方设有一曝气装置3，曝气装置的曝气口与网格旋筒的外周面相对，曝气装置能动推动网格旋筒在水箱中自由旋转。
进一步的，所述的曝气装置为多个曝气管路，曝气管路与网格旋筒的中轴相平行，各个曝气管路都接通至一进气管上或者所述的曝气装置为射流曝气机。
进一步的，所述的网格转笼包括中轴和网格状的笼身，所述的中轴穿过笼身，中轴的两端一一对应的配装至轴座上。
进一步的，在敞口水箱上接通有进水口和出水口。
进一步的，在网络旋筒内设有作为微生物附着床的新型填料，所述的新型填料由多个环形填料和绳形填料组成，片形调料通过绳形填料依次串联，在环形填料的环圈上接有醛化纤维或涤纶丝。
进一步的，网格旋筒的两端各通过一个轴座架设在敞口水箱中。
本实用新型相对于现有技术而言具有的有益效果：
通过设置竖直隔板与水箱的内壁之间形成的一条循环通路，循环通路可以在曝气装置曝气的过程中会形成一个水循环，水循环会持续的推动网格旋筒旋转。
去除了驱动电机和减速机构，大大降低了设备成本，并且采用曝气作为动力源，降低了电能损耗，旋筒在旋转过程中的减小了磨损，提高了设备寿命。
