摘要

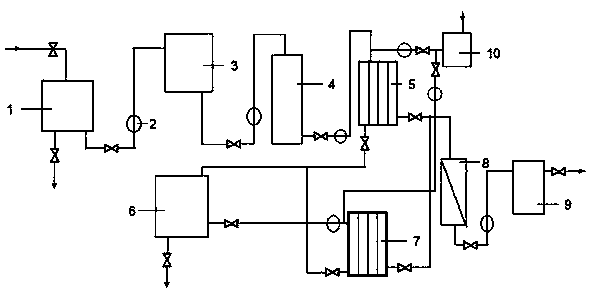

一种振动膜污水处理装置，污水收集池(1)的出水口连接预过滤反应池(3)，预过滤反应池(3)连接生物反应池(4)，再连接一级振动膜过滤组件(5)，一级振动膜过滤组件(5)的浓缩液出口连接浓缩液收集池(6)和反渗透过滤组件(8)，一级振动膜过滤组件(5)与二级振动膜过滤组件(7)串联，过滤液出口通过管线连接反渗透过滤组件(8)的进水口，反渗透过滤组件(8)的出水口通过管线连接清水收集池(9)。
权利要求书
1.一种振动膜污水处理装置，其特征在于，包括：污水收集池(1)、多个真空泵(2)、预过滤反应池(3)、生物反应池(4)、一级振动膜过滤组件(5)、二级振动膜过滤组件(7)、浓缩液收集池(6)、反渗透过滤组件(8)、清水收集池(9)、化学清洗液储罐(10)，污水收集池(1)具有进水管线，污水收集池(1)的出水口通过管线连接预过滤反应池(3)的进水口，预过滤反应池(3)的出水口通过管线连接生物反应池(4)的进水口，生物反应池(4)的出水口通过管线连接一级振动膜过滤组件(5)的进水口，一级振动膜过滤组件(5)具有浓缩液出口，浓缩液出口通过管线连接浓缩液收集池(6)，一级振动膜过滤组件(5)具有过滤液出口，过滤液出口通过管线连接反渗透过滤组件(8)的进水口，一级振动膜过滤组件(5)的过滤液出口通过阀门控制连接二级振动膜过滤组件(7)的进水口，二级振动膜过滤组件(7)具有浓缩液出口，浓缩液出口通过管线连接浓缩液收集池(6)，二级振动膜过滤组件(7)具有过滤液出口，过滤液出口通过管线连接反渗透过滤组件(8)的进水口，反渗透过滤组件(8)的出水口通过管线连接清水收集池(9)，还具有化学清洗液储罐(10)，其具有清洗液入口，化学清洗液储罐(10)通过管线分别与一级振动膜过滤组件(5)、二级振动膜过滤组件(7)相连。
2.根据权利要求1所述的污水处理装置，其特征在于：预过滤反应池(3)具有搅拌装置。
3.根据权利要求1所述的振动膜污水处理装置，其特征在于：一级、二级振动膜过滤组件包括壳体、过滤膜、连接装置，振动机构、振动电机，过滤膜通过连接装置与振动机构连接，振动电机固定在振动盘上，振动电机运转产生振动，振动振动盘，将振动传递到连接装置，产生共振。
4.根据权利要求1所述的振动膜污水处理装置，其特征在于：浓缩液收集池(6)连接外部闪蒸机构。
5.根据权利要求1所述的振动膜污水处理装置，其特征在于：生物反应池(4)包括微生物菌落。
说明书
一种振动膜污水处理装置
技术领域
本实用新型涉及污水处理领域，具体涉及一种振动膜污水处理装置。
背景技术
随着国民经济的发展，工业产业迅速崛起，伴随而来的水污染已成为急需解决的业界难题。与此同时，社会对于污水处理技术的要求也在不断提高。在各种水污染处理技术中，膜工艺拥有占地面积小，为用户节省土地成本，处理出来的水质非常稳定，以及人工成本较低，仅仅是统法的1/10，三大优势占据着未来处理技术发展的主要舞台。目前国内外现有膜处理设备中，存在普遍的配件工装较多，工艺缺陷不断涌现的状况。
目前的工业污水中酸性强，生物污染严重，盐含量高。目前在我国已经应用的水的除盐工艺方法有化学除盐(即离子交换法》、顺分离技术、蒸馏法以及膜法和离子交换法结合的脱盐工艺等。其中离子交换法在处理高氧高盐高硬水时需消耗大量酸、碱于树脂再生过程中，且其排放液又会污染环境，故现在工程中腐法、蒸馏法的应用更加多见。目前国内外较成熟可然的方式是首先使用反渗透膜将盐含量浓缩至6-8万mg/L，然后进入后续的蒸发器进行蒸发结晶。由于反渗透膜本身固有的易结垢堵塞的性质，使得该工艺在实际运行中表现出腐使用寿命普遍较短、系统需频繁情洗维护，难以长时间稳定运行，产水效率也受到不良影响：为克服这些问题而开发的振动膜反渗透技术，又因其本身双向回转式的振动方式，使得设备材料等级要求极高，采购成本高昂，且能耗巨大。闪蒸技术因为不产生真正的沸腾，大大改善了蒸馏法的结垢现象，且一旦结垢发生，可以采取减少消水产重或增加热趣供给的方法来克服。但目前的多级闪蒸技术往往仍需要进水具有较商的温度，没有充分发挥闪蒸技术的优势，且闪蒸罐设计较粗放，实际蒸发表面积小，罐内气液相态复杂，部分区域随闪蒸过程温度迅速降低，均影响蒸发效果。
膜-生物反应器(Membrane Bio-Reactor,MBR)为膜分离技术与生物处理技术有机结合之新型态废水处理系统。以膜组件取代传统生物处理技术末端二沉池，在生物反应器中保持高活性污泥浓度，提高生物处理有机负荷，从而减少污水处理设施占地面积，并通过保持低污泥负荷减少剩余污泥量。主要利用膜分离设备截留水中的活性污泥与大分子有机物。膜生物反应器系统内活性污泥(MLSS)浓度可提升至8000~10,000mg/L，甚至更高;污泥龄(SRT)可延长至30天以上。膜生物反应器因其有效的截留作用，可保留世代周期较长的微生物，可实现对污水深度净化，同时硝化菌在系统内能充分繁殖，其硝化效果明显，对深度除磷脱氮提供可能。
由于污水中有害成分复杂，利用单一的处理单元难以实现高效的污水处理模式，所以将污水处理设备完善化成为了业界发展的课题。
实用新型内容
本实用新型就目前市场需求，自行设计制造了污水处理装置，应用于振动膜水处理工艺设备，占地面积适中，易于使用，实用性强，污水处理效率高。
本实用新型提供了一种振动膜污水处理装置，包括：污水收集池、多个真空泵、预过滤反应池、生物反应池、一级振动膜过滤组件、二级振动膜过滤组件、浓缩液收集池、反渗透过滤组件、清水收集池、化学清洗液储罐;
进一步，污水收集池具有进水管线，污水收集池的出水口通过管线连接预过滤反应池的进水口，预过滤反应池的出水口通过管线连接生物反应池的进水口，生物反应池的出水口通过管线连接一级振动膜过滤组件的进水口，一级振动膜过滤组件具有浓缩液出口，浓缩液出口通过管线连接浓缩液收集池，一级振动膜过滤组件具有过滤液出口，过滤液出口通过管线连接反渗透过滤组件的进水口;
进一步，一级振动膜过滤组件的过滤液出口通过阀门控制连接二级振动膜过滤组件的进水口，二级振动膜过滤组件具有浓缩液出口，浓缩液出口通过管线连接浓缩液收集池，二级振动膜过滤组件具有过滤液出口，过滤液出口通过管线连接反渗透过滤组件的进水口，反渗透过滤组件的出水口通过管线连接清水收集池;
进一步，还具有化学清洗液储罐，其具有清洗液入口，化学清洗液储罐通过管线分别与一级振动膜过滤组件、二级振动膜过滤组件相连，在装置停用时对其进行反冲洗。
进一步，预过滤反应池具有搅拌装置，反应池顶部喷洒酸性、碱性反应液，与污水接触，其上可添加活性炭过滤网层，对污水进行初步过滤。
进一步，一级、二级振动膜过滤组件包括壳体、过滤膜、连接装置，振动机构、振动电机，过滤膜通过连接装置与振动机构连接，振动电机固定在振动盘上，振动电机运转产生振动，振动振动盘，将振动传递到连接装置，产生共振。
进一步，浓缩液收集池连接外部闪蒸机构。
进一步，生物反应池包括微生物菌落。
预过滤反应池中的搅拌装置，能够强化反应液与污水的接触，实现均匀搅拌。
进一步，振动膜过滤组件为本领域常规的振动膜组件，具体包括壳体、过滤膜、连接装置，振动机构、振动电机，过滤膜通过连接装置与振动机构连接，振动电机固定在振动盘上，振动电机运转产生振动，振动振动盘，将振动传递到连接装置，产生共振。
进一步，振动电机为高频振动电机;
进一步，浓缩液收集池连接外部闪蒸机构，闪蒸机构为本领域常见的闪蒸机构，包括闪蒸罐与换热设备，闪蒸罐与真空泵连接：闪蒸罐的进水口通过设有闪蒸进水阀的管道与浓水出水管道连通，连通点在反渗透浓水出水阀与浓缩水池之间：闪蒸罐的浓水出水口通过设有闪蒸浓水阀的管道与固液分离装置的入口连通，固液分离装置的液相出口通过管道与浓缩水池连通：闪蒸罐的气相出口通过设有冷凝装置的管道与结晶池连通;
进一步，反渗透过滤组件为本领域常规的反渗透组件，其进水口通过设有反渗透进水阀的进水管道与反渗透高压泵连接，反渗透高压泵通过管道与振动膜过滤组件的出水口连通：反渗透装置的清水出水口通过设有反渗透清水出水阀的清水水出水管道与清水收集池连通：反渗透装置的浓水出水口通过设有反渗透浓水出水阀的浓水出水管道与浓缩水收集池连通(附图中未示出)：
进一步，反渗透过滤组件包括：反渗透壳体、反渗透膜插入栓、单向振动传动器和单向振动驱动电机;反渗透膜插入栓包括圆筒形的主体，所述圆简形的主体由三层构成：不锈钢网格内筒层，套设在不锈钢网格内筒层外的反渗透膜筒层，以及套设在反渗透膜筒层外的不锈钢网格外筒层;
进一步，生物反应池包括反应池体、进水渠、厌氧区、缺氧区、好氧区、回流污泥渠及好氧区设有的曝气系统;相邻两区之间设隔墙;生物反应池前端设置一级厌氧区与好氧区，一级厌氧区与好氧区的后端设置多级缺氧区与好氧区，厌氧区和各缺氧区的前端设有与进水渠连通的配水口，厌氧区与各缺氧区分别设置数块水力混合导流板;最末级缺氧区与好氧区的末端设出水区。厌氧区前端设有与回流污泥渠连通的进泥口。它由水力混合导流板替代机械搅拌设备，形成分段混合整体推流式的水力流态;曝气系统设置为多级渐减曝气方式。其中添加的菌落根据污水成份不同而进行区别选择，在此不进行赘述。
进一步，管线上需要的位置设置有真空泵。
本实用新型公开的污水处理装置将预过滤、生物反应处理、两级振动膜组件串联、反渗透膜组件集中与一体，高效地实现了污水的过滤处理，利用化学清洗液对膜组件进行反冲洗，提高了装置寿命，提高了过滤效率，降低了膜污染。
