申请日2018.01.31
公开(公告)日2018.11.06
IPC分类号C02F9/04; C02F103/16
摘要
本实用新型公开了一种稀土提取用废水回收处理系统，属于冶金废水处理领域，一种稀土提取用废水回收处理系统包括反应筒、过滤箱以及搅拌装置，本实用新型公开的一种稀土提取用废水回收处理系统，能够对稀土废水进行回收处理，保护环境，还能够降低废水回收处理的成本，提高废水处理的效率。
权利要求书

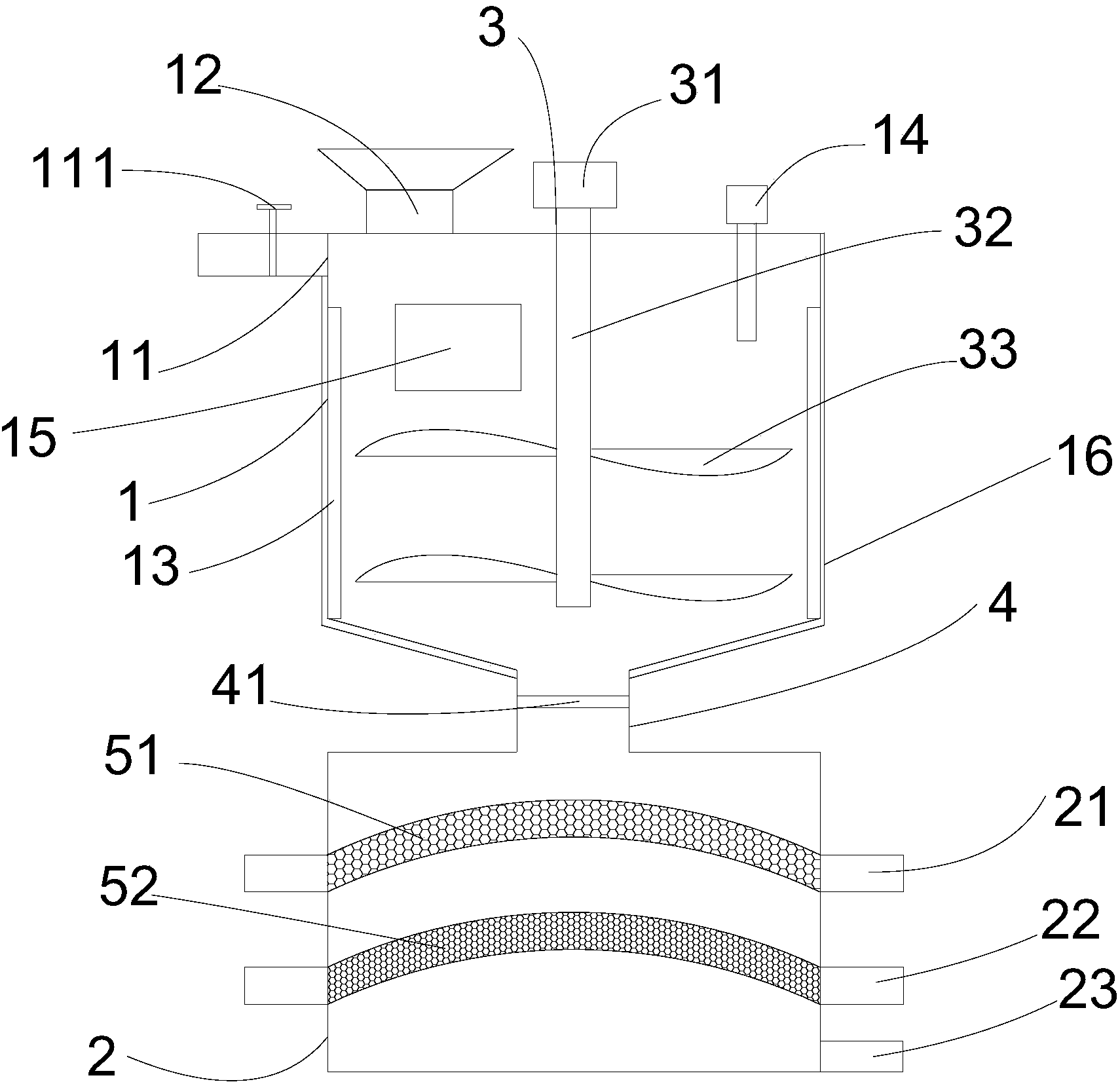

1.一种稀土提取用废水回收处理系统，其特征在于，包括反应筒、过滤箱以及搅拌装置;所述反应筒侧壁顶部设有废水进口;所述反应筒顶部设有中和液入口;所述反应筒内壁设有PH计;
所述过滤箱设在所述反应筒下方;所述过滤箱通过管道与所述反应筒连接;所述管道内设有电磁阀;所述过滤箱侧壁由上至下依次设有第一排渣口、第二排渣口以及排水口;所述排水口设在位于所述过滤箱侧壁底部;所述过滤箱内设有小孔过滤网以及微孔过滤网;所述小孔过滤网与所述微孔过滤网均为弧形;所述小孔过滤网与所述微孔过滤网均为中间高，两边低;所述小孔过滤网两端与所述第一排渣口相接;所述微孔过滤网与所述第二排渣口相接;
所述搅拌装置包括电机、搅拌轴以及搅拌叶;所述电机设置所述反应筒上方;所述搅拌轴沿所述反应筒轴向设置;所述搅拌轴与所述电机输出轴连接;所述搅拌叶设在所述搅拌轴上，并与所述搅拌轴焊接。
2.根据权利要求1所述的一种稀土提取用废水回收处理系统，其特征在于，所述反应筒的内壁设有加热铁片。
3.根据权利要求1所述的一种稀土提取用废水回收处理系统，其特征在于，所述反应筒的筒壁设有保温层。
4.根据权利要求1所述的一种稀土提取用废水回收处理系统，其特征在于，所述废水进口设有阀门。
5.根据权利要求1所述的一种稀土提取用废水回收处理系统，其特征在于，所述过滤箱侧壁设有透明观察窗。
说明书
一种稀土提取用废水回收处理系统
技术领域
本实用新型涉及冶金废水处理领域，特别涉及一种稀土提取用废水回收处理系统。
背景技术
稀土废水是稀土冶炼分离生产过程中产生的酸性废水，其一般是在将分离提纯后的稀土料液用草酸沉淀的过程中产生的，该废水酸性高、腐蚀性强，而且还含有部分稀土沉淀及溶解的稀土元素，直接排放不仅会对环境造成污染，还会损失宝贵的稀土资源。
中国专利公开号为CN203247155U文件中，公开了一种稀土废水回收处理装置，适当的解决了现有的稀土废水污染问题。但其在废水处理后的沉淀与水的分离效果不够好，只能够分离排放其中部分处理后的废水，剩余的沉淀物中还存在大量的水，还需要进行二次过滤才能到稀土沉淀物，增加了工作量，而且还增加了废水回收处理的成本。
实用新型内容
为了克服现有技术的缺陷，本实用新型所要解决的技术问题在于提出一种稀土提取用废水回收处理系统，能够对稀土废水进行回收处理，保护环境，还能够降低废水回收处理的成本，提高废水处理的效率。
为了达到此目的，本实用新型采用一下技术方案：
本实用新型提供了一种稀土提取用废水回收处理系统，包括反应筒、过滤箱以及搅拌装置;所述反应筒侧壁顶部设有废水进口;所述反应筒顶部设有中和液入口;所述反应筒内壁设有PH计;
所述过滤箱设在所述反应筒下方;所述过滤箱通过管道与所述反应筒连接;所述管道内设有电磁阀;所述过滤箱侧壁由上至下依次设有第一排渣口、第二排渣口以及排水口;所述排水口设在位于所述过滤箱侧壁底部;所述过滤箱内设有小孔过滤网以及微孔过滤网;所述小孔过滤网与所述微孔过滤网均为弧形;所述小孔过滤网与所述微孔过滤网均为中间高，两边低;所述小孔过滤网两端与所述第一排渣口相接;所述微孔过滤网与所述第二排渣口相接;
所述搅拌装置包括电机、搅拌轴以及搅拌叶;所述电机设置所述反应筒上方;所述搅拌轴沿所述反应筒轴向设置;所述搅拌轴与所述电机输出轴连接;所述搅拌叶设在所述搅拌轴上，并与所述搅拌轴焊接。
作为本方案的进一步改进，所述反应筒的内壁设有加热铁片，通过加热铁片的加热作用，使废水与中和液的反应速度更快，从而提高废水处理的效率。
作为本方案的进一步改进，所述反应筒的筒壁设有保温层，通过设置保温层，可以使加热铁片的热量不易散失，使加热铁片的加热效果更好。
作为本方案的进一步改进，所述废水进口设有阀门，便于控制废水进入反应筒的量。
作为本方案的进一步改进，所述过滤箱侧壁设有透明观察窗，通过透明观察窗，操作人员可以很直观清晰地观察过滤箱内的情况，以便及时处理过滤网被堵塞等情况。
本实用新型的有益效果：
本实用新型提供的一种稀土提取用废水回收处理系统，通过阀门控制废水进入反应筒的量，然通过中和液入口加入一定量的中和液，通过搅拌装置的搅拌作用以及加热铁片的加热作用，加快了废液与中和液的反应速度，通过PH计检测废液的酸碱度;然后通过电磁阀控制处理后的废液进入到过滤箱;通过小孔过滤网以及微孔过滤网的作用，可以实现把处理后的废液与沉淀的分离;通过过滤网弧形的形状设计，可以让沉淀滤渣在重力作用下，排放到排渣口外，通过设置两层过滤网可以使沉淀的过滤的效果更好，更完全，极大提高了废水回收处理的效率，节约成本。
