申请日2018.01.31
公开(公告)日2018.10.30
IPC分类号G01N1/14; B01D29/01
摘要
本实用新型公开了一种环境监测污水取样装置，包括污水收集罐，所述污水收集罐右端设置有进水口，且进水口右端固定连接有软管接头，所所述软管下端左右两侧固定连接有铅球固定块，且铅球固定块下端固定连接有小铅球，所述污水收集罐下端固定连接有支撑杆，且支撑杆下端固定连接有底座，所述引流管右端固定连接有分流管，且分流管右端固定连接有连接管，所述连接管上端连接有节流阀，且连接管上端固定连接有出水口，所述污水收集罐内部设置有卡槽，且卡槽内部安装有过滤网。该环境监测污水取样装置设有过滤网，可以有效的过滤掉水里的大块垃圾和杂质，且该取样装置设有分流管和引流管，可以同时采集多份样本。
权利要求书

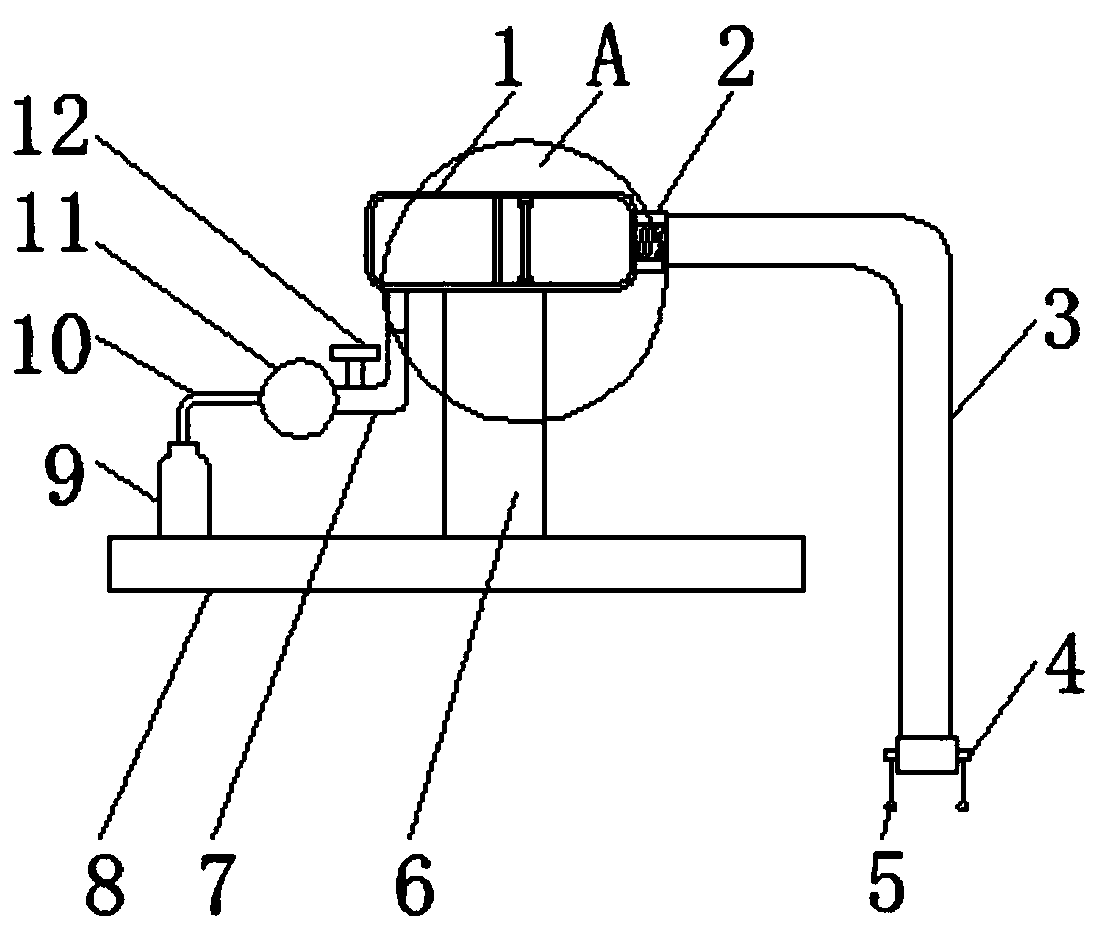

1.一种环境监测污水取样装置，包括污水收集罐(1)，其特征在于：所述污水收集罐(1)右端设置有进水口(15)，且进水口(15)右端固定连接有软管接头(2)，所述软管接头(2)右端固定连接有软管(3)，所述软管(3)下端左右两侧固定连接有铅球固定块(4)，且铅球固定块(4)下端固定连接有小铅球(5)，所述污水收集罐(1)下端固定连接有支撑杆(6)，且支撑杆(6)下端固定连接有底座(8)，所述底座(8)上端设置有取样瓶(9)，且取样瓶(9)上端连接有引流管(10)，所述引流管(10)右端固定连接有分流管(11)，且分流管(11)右端固定连接有连接管(7)，所述连接管(7)上端连接有节流阀(12)，且连接管(7)上端固定连接有出水口(17)，所述污水收集罐(1)下端设置有出水口(17)，且污水收集罐(1)前端设置有空气球(13)，所述污水收集罐(1)内部设置有卡槽(16)，且卡槽(16)内部安装有过滤网(14)。
2.根据权利要求1所述的一种环境监测污水取样装置，其特征在于：所述软管接头(2)的内部与进水口(15)的外部均为螺纹结构，且软管接头(2)的内部螺纹与进水口(15)的外部螺纹相匹配。
3.根据权利要求1所述的一种环境监测污水取样装置，其特征在于：所述软管(3)沿轴线方向对称分布2个铅球固定块(4)，且铅球固定块(4)与小铅球(5)为固定结构。
4.根据权利要求1所述的一种环境监测污水取样装置，其特征在于：所述分流管(11)沿轴线方向均匀分布有6根引流管(10)，且分流管(11)与引流管(10)为一体结构。
5.根据权利要求1所述的一种环境监测污水取样装置，其特征在于：所述卡槽(16)为U形结构，且卡槽(16)的凹陷宽度与过滤网(14)的宽度相等。
说明书
一种环境监测污水取样装置
技术领域
本实用新型涉及环境监测技术领域，具体为一种环境监测污水取样装置。
背景技术
随着我国经济的高速发展，科技发展，人民生活水平日益提高，工业污水和生活污水的排量也越来越大，而水资源又异常珍贵，如果对水资源不进行很好的监测与治理，这对环境和资源都会造成不好的影响，水质分析是化验室常规分析项目之一，水质分析的结果直接影响到污水处理操作的操作方法、运行判断以及最终能否排放，其重要性不言而喻。
现有的环境监测污水取样一般都是实验人员手动采集，采集时易采集到一些污水里杂质，影响测试结果，且延长了检测的时间，并且环境污水检测的实验需要检测多份样本，且需保持样本的一致性，这就需要实验人员一次次的进行采集，大大加大了实验人员的工作强度和工作量。
实用新型内容
本实用新型的目的在于提供一种环境监测污水取样装置，以解决上述背景技术中提出的现有的环境监测污水取样不能过滤杂质，且不能一次性采集多份样本的问题。
为实现上述目的，本实用新型提供如下技术方案：一种环境监测污水取样装置，包括污水收集罐，所述污水收集罐右端设置有进水口，且进水口右端固定连接有软管接头，所述软管接头右端固定连接有软管，所述软管下端左右两侧固定连接有铅球固定块，且铅球固定块下端固定连接有小铅球，所述污水收集罐下端固定连接有支撑杆，且支撑杆下端固定连接有底座，所述底座上端设置有取样瓶，且取样瓶上端连接有引流管，所述引流管右端固定连接有分流管，且分流管右端固定连接有连接管，所述连接管上端连接有节流阀，且连接管上端固定连接有出水口，所述污水收集罐下端设置有出水口，且污水收集罐前端设置有空气球，所述污水收集罐内部设置有卡槽，且卡槽内部安装有过滤网。
优选的，所述软管接头的内部与进水口的外部均为螺纹结构，且软管接头的内部螺纹与进水口的外部螺纹相匹配。
优选的，所述软管沿轴线方向对称分布2个铅球固定块，且铅球固定块与小铅球为固定结构。
优选的，所述分流管沿轴线方向均匀分布有6根引流管，且分流管与引流管为一体结构。
优选的，所述卡槽为U形结构，且卡槽的凹陷宽度与过滤网的宽度相等。
与现有技术相比，本实用新型的有益效果是：该环境监测污水取样装置设有过滤网，可以有效的过滤掉水里的大块垃圾和杂质，且该取样装置设有分流管和引流管，可以同时采集多份样本。该环境监测污水取样装置在污水收集罐中设置有过滤网，可以过滤掉采集的污水样本中大块的垃圾和杂质，减少了实验人员在实验时的过滤时间，加快了污水样本的检测时间，有些污染物是悬浮在水中，不是漂浮在水面上，如果只收集污水最上面上的污水，不能保证污水样本收集的准确性，所以该环境监测污水取样装置的软管上设置有小铅球，可以加重软管的重量，使软管可以沉入水中收集样本，加大了收集污水中污染物的几率，提高了污水样本收集的准确性，同时该环境监测污水取样装置设置有分流管，且分流管上连接了6根引流管，每根引流管下端都放置有一个取样瓶，从而可以一次性收集6份样本，提高了样本收集的效率，且降低了实验人员的工作强度，并且保证了样本收集的一致性，有利于提高实验检测结果的准确性，该环境监测污水取样装置还设置有空气球，空气球是橡胶材质，回弹性佳，可以通过空气球将污水收集罐中的空气排出，然后由于污水收集罐的内外压强差，可以将污水吸进污水收集罐中，操作简便，不需要人工到污水边进行采集，节省了人力和财力，并提高了工作效率，该环境监测污水取样装置还设置有底座，可以解决取样瓶在不平整的土地上没有地方摆放的问题。
