申请日2018.01.31
公开(公告)日2018.10.19
IPC分类号C02F3/10; C02F3/30
摘要
本实用新型公开了一种污水处理罐填料，底板上安装有纵横排列的安装座，安装座上竖直插放有填料管，填料管通过连接板以及连接柱与底板固定相连，同时也使相邻的填料管得以连接固定，结构稳定，便于单个填料管的拆卸和更换;安装座内的底面上开设有用于将气体导入对应填料管的通孔，确保借助填料管将废水和空气混合进行反应;所述底板的底面两侧安装有固定支架，固定支架上开设有固定孔，便于将填料固定在污水处理罐内部。
权利要求书

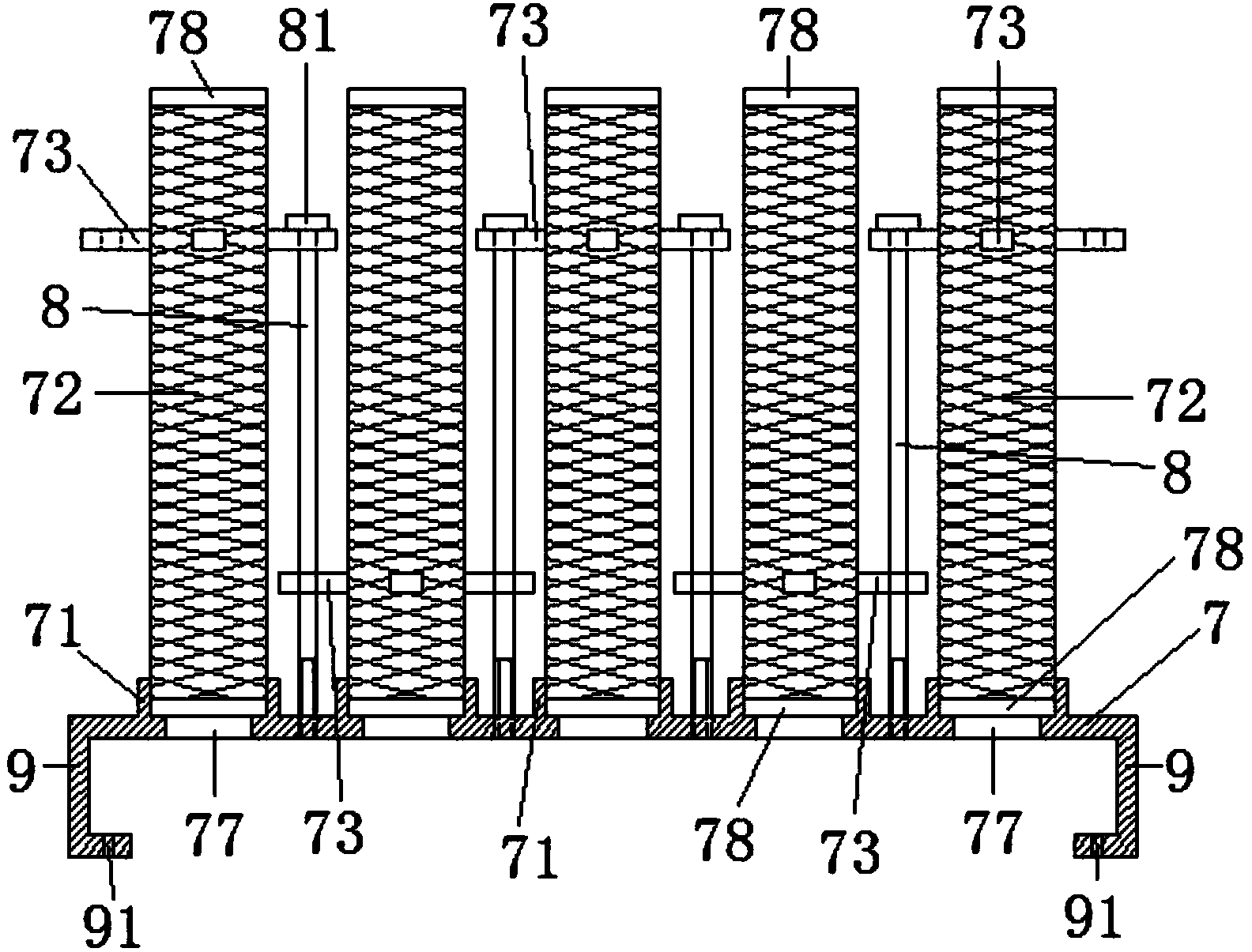

1.一种污水处理罐填料，其特征在于：包括底板(7)，所述底板(7)上安装有纵横排列的安装座(71)，所述安装座(71)内的底面上开设有通孔(77)，所述安装座(71)上竖直插放有填料管(72)，所述填料管(72)的侧面上等间距环绕安装有4个连接板(73)，相邻2个所述填料管(72)上的连接板(73)通过连接柱(8)相连，所述连接柱(8)上端安装有限位块(81)，所述连接柱(8)的下端与底板(7)螺合相连;所述底板(7)的底面两侧安装有固定支架(9)，所述固定支架(9)上开设有固定孔(91)。
2.根据权利要求1所述的一种污水处理罐填料，其特征在于：所述填料管(72)的上下两端均安装有加固环(78)。
3.根据权利要求1所述的一种污水处理罐填料，其特征在于：所述填料管(72)为高密度聚乙烯制成的网格状的填料管。
4.根据权利要求1所述的一种污水处理罐填料，其特征在于：所述底板(7)与安装座(71)为一体制造而成。
说明书
一种污水处理罐填料
技术领域：
本实用新型涉及一种污水处理罐填料。
背景技术：
生物固定床反应池是污水处理工程中的重要组成部分之一，通过生物固定床反应池内部的填料，将废水和空气混合进行反应，并在固定床表面形成均匀分布的大规模流动，使其进行厌氧-好氧不断作用，污泥清除效果极好。为了缩短工程完成时间，目前越来越多的污水净化工程中采用地埋式污水处理罐来代替混凝土结构的水池，而污水处理罐内部的填料也采用一体式结构，虽然安装起来方便，但是一旦其中有部分填料管损坏，维修起来非常麻烦。
发明内容：
本实用新型的目的是为了解决现有技术中的问题，提供一种结构简单稳定，安装方便，在填料管损坏时便于更换的污水处理罐填料。
为了达到上述目的，本实用新型的技术方案是：
一种污水处理罐填料，包括底板，所述底板上安装有纵横排列的安装座，所述安装座内的底面上开设有通孔，所述安装座上竖直插放有填料管，所述填料管的侧面上等间距环绕安装有4个连接板，相邻2个所述填料管上的连接板通过连接柱相连，所述连接柱上端安装有限位块，所述连接柱的下端与底板螺合相连;所述底板的底面两侧安装有固定支架，所述固定支架上开设有固定孔。
所述填料管的上下两端均安装有加固环。
所述填料管为高密度聚乙烯制成的网格状的填料管。
所述底板与安装座为一体制造而成。
本实用新型的有益效果是：本实用新型的一种污水处理罐填料，底板上安装有纵横排列的安装座，安装座上竖直插放有填料管，填料管通过连接板以及连接柱与底板固定相连，同时也使相邻的填料管得以连接固定，结构稳定，便于单个填料管的拆卸和更换;安装座内的底面上开设有用于将气体导入对应填料管的通孔，确保借助填料管将废水和空气混合进行反应;所述底板的底面两侧安装有固定支架，固定支架上开设有固定孔，便于将填料固定在污水处理罐内部。
