申请日2018.01.31
公开(公告)日2018.10.19
IPC分类号C02F9/08; C02F1/30; C02F1/32
摘要
本实用新型公开了一种地埋式污水杀菌罐，罐口上安装有透明玻璃钢制成的罐盖，罐盖上方通过固定柱安装有聚光装置，通过聚光装置上的凸透镜将阳光聚集后照入罐体内部，通过阳光对罐体内的污水进行杀菌消毒;罐体的内顶面上还安装有紫外线消毒装置，罐体内的污水还可以通过紫外线消毒装置进行杀菌消毒;罐体的内底面上通过安装座环绕安装有过滤网，过滤网内安装有通过电机带动旋转的搅拌桨，罐体内的污水经过过滤网过滤后在搅拌桨的带动下循环流动，使紫外线消毒装置和照入罐体内部的阳光可以更好的对罐体内部的污水进行杀菌消毒，杀菌效果更好。
权利要求书

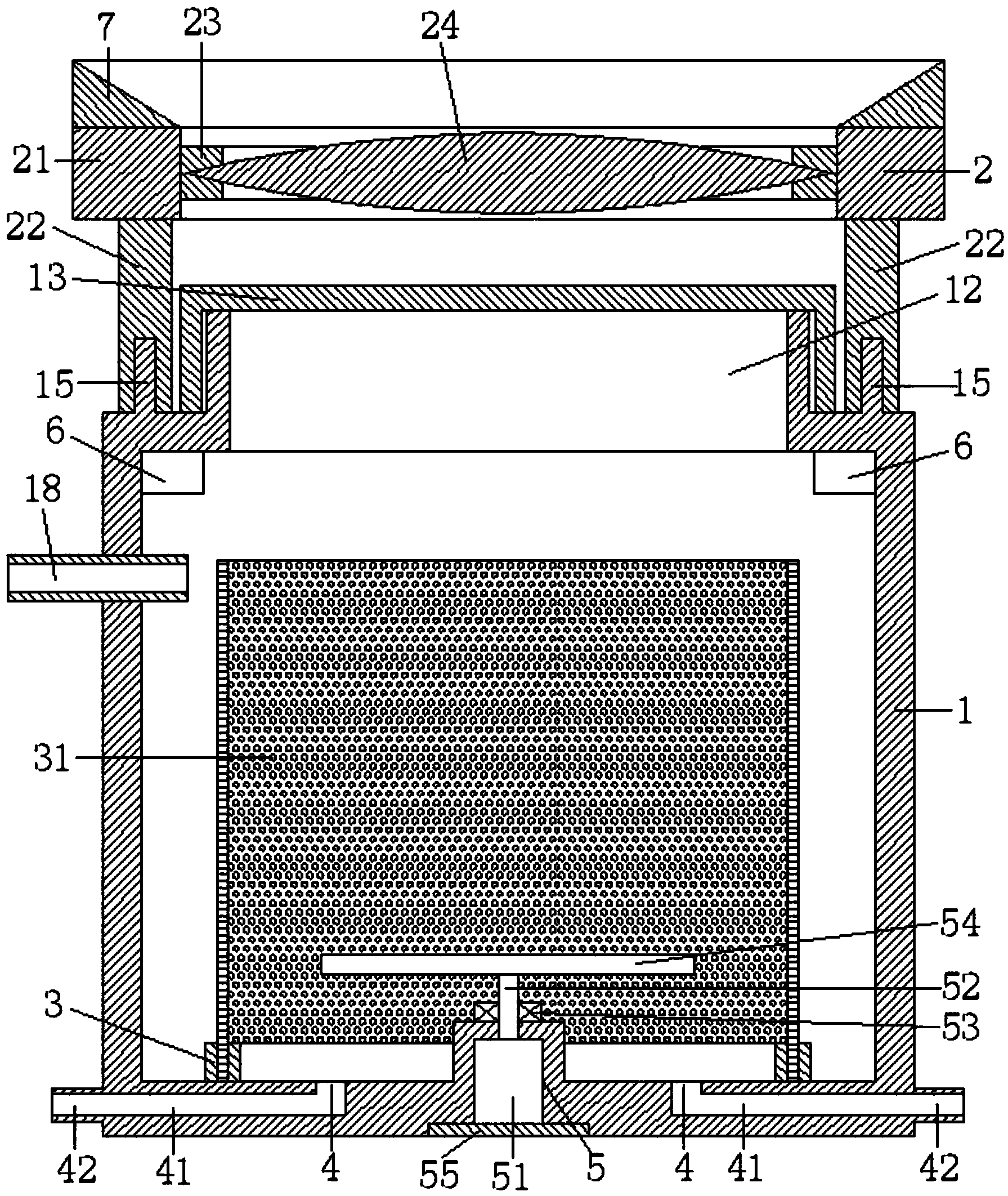

1.一种地埋式污水杀菌罐，其特征在于：包括罐体(1)，所述罐体(1)的顶部安装有罐口(12)，所述罐口(12)上安装有透明玻璃钢制成的罐盖(13)，所述罐盖(13)两侧的罐体(1)顶部上对称安装有固定柱(15)，所述罐盖(13)上方通过固定柱(15)安装有聚光装置(2);所述聚光装置(2)包括安装环(21)，所述安装环(21)的底面上安装有套装在固定柱(15)上的连接套(22)，所述安装环(21)的内侧面上通过固定环(23)安装有凸透镜(24);所述罐体(1)的内底面上通过安装座(3)环绕安装有过滤网(31)，所述过滤网(31)内的罐体(1)内底面上开设有排水口(4)，所述排水口(4)通过罐体(1)内部的排水通道(41)与罐体(1)外的排水管(42)相连;所述罐体(1)外底面的中心处开设有安装槽(5)，所述安装槽(5)内安装有电机(51)，所述电机(51)的转轴(52)通过机械密封(53)伸入罐体(1)内部的一端上安装有搅拌桨(54)，所述搅拌桨(54)位于过滤网(31)内;所述罐体(1)的外侧面上安装有伸入罐体(1)内部的进水管(18)，进水管(18)伸入罐体(1)内的一端位于过滤网(31)外，所述罐体(1)的内顶面上还安装有紫外线消毒装置(6)。
2.根据权利要求1所述的一种地埋式污水杀菌罐，其特征在于：所述安装环(21)的顶面上安装有聚光环(7)。
3.根据权利要求1所述的一种地埋式污水杀菌罐，其特征在于：所述安装槽(5)的开口处安装有盖板(55)。
4.根据权利要求1所述的一种地埋式污水杀菌罐，其特征在于：所述过滤网(31)为45目的过滤网。
说明书
一种地埋式污水杀菌罐
技术领域：
本实用新型涉及一种地埋式污水杀菌罐。
背景技术：
地埋式污水处理工程中大多采用相互连通的多个混凝土净化水池，但是混凝土结构的水池建造时间较长，影响整个工程的进展速度，因此目前越来越多的污水净化工程中采用地埋式污水处理罐来代替混凝土结构的水池，大大缩短了工程完成时间。而且随着人们对污水净化要求的提高，现有的污水处理罐在很多方面已经不能满足人们的使用需求。如现有的污水处理罐不具备杀菌消毒的功能，外接杀菌消毒装置操作起来又比较麻烦，影响污水的净化效率。
发明内容：
本实用新型的目的是为了解决现有技术中的问题，提供一种结构简单稳定，可以通过聚光装置将阳光聚集并从罐口射入罐体内，对罐体内的污水进行杀菌消毒，还可以通过紫外线消毒装置进行杀菌消毒的地埋式污水杀菌罐。
为了达到上述目的，本实用新型的技术方案是：
一种地埋式污水杀菌罐，包括罐体，所述罐体的顶部安装有罐口，所述罐口上安装有透明玻璃钢制成的罐盖，所述罐盖两侧的罐体顶部上对称安装有固定柱，所述罐盖上方通过固定柱安装有聚光装置;所述聚光装置包括安装环，所述安装环的底面上安装有套装在固定柱上的连接套，所述安装环的内侧面上通过固定环安装有凸透镜;所述罐体的内底面上通过安装座环绕安装有过滤网，所述过滤网内的罐体内底面上开设有排水口，所述排水口通过罐体内部的排水通道与罐体外的排水管相连;所述罐体外底面的中心处开设有安装槽，所述安装槽内安装有电机，所述电机的转轴通过机械密封伸入罐体内部的一端上安装有搅拌桨，所述搅拌桨位于过滤网内;所述罐体的外侧面上安装有伸入罐体内部的进水管，进水管伸入罐体内的一端位于过滤网外，所述罐体的内顶面上还安装有紫外线消毒装置。
所述安装环的顶面上安装有聚光环。
所述安装槽的开口处安装有盖板。
所述过滤网为45目的过滤网。
本实用新型的有益效果是：本实用新型的一种地埋式污水杀菌罐，罐口上安装有透明玻璃钢制成的罐盖，罐盖上方通过固定柱安装有聚光装置，通过聚光装置上的凸透镜将阳光聚集后照入罐体内部，通过阳光对罐体内的污水进行杀菌消毒;罐体的内顶面上还安装有紫外线消毒装置，罐体内的污水还可以通过紫外线消毒装置进行杀菌消毒;罐体的内底面上通过安装座环绕安装有过滤网，过滤网内安装有通过电机带动旋转的搅拌桨，罐体内的污水经过过滤网过滤后在搅拌桨的带动下循环流动，使紫外线消毒装置和照入罐体内部的阳光可以更好的对罐体内部的污水进行杀菌消毒，杀菌效果更好。
