申请日2018.01.31
公开(公告)日2018.10.09
IPC分类号C02F1/76; C02F1/78; C02F103/20
摘要
本发明涉及动物养殖领域，具体涉及一种畜禽养殖场终端水处理回用的系统及方法。包括储备单元用于储备畜禽养殖场终端水和消毒药剂;终端水消毒处理单元用于对畜禽养殖场终端水进行消毒处理;回用水应用单元对消毒处理后的终端水进行再利用。本发明通过终端水消毒处理单元，确保水质达到生产回用要求;通过回用水应用单元，规范了回用水的输送，通过本发明系统达到了自动消毒控制，进而实现智能控制，省人省力、操作简便。通过此技术的实施，使养殖场终端水合理应用于生产，实现废水循环利用，有效降低养殖场废水外排压力。
权利要求书

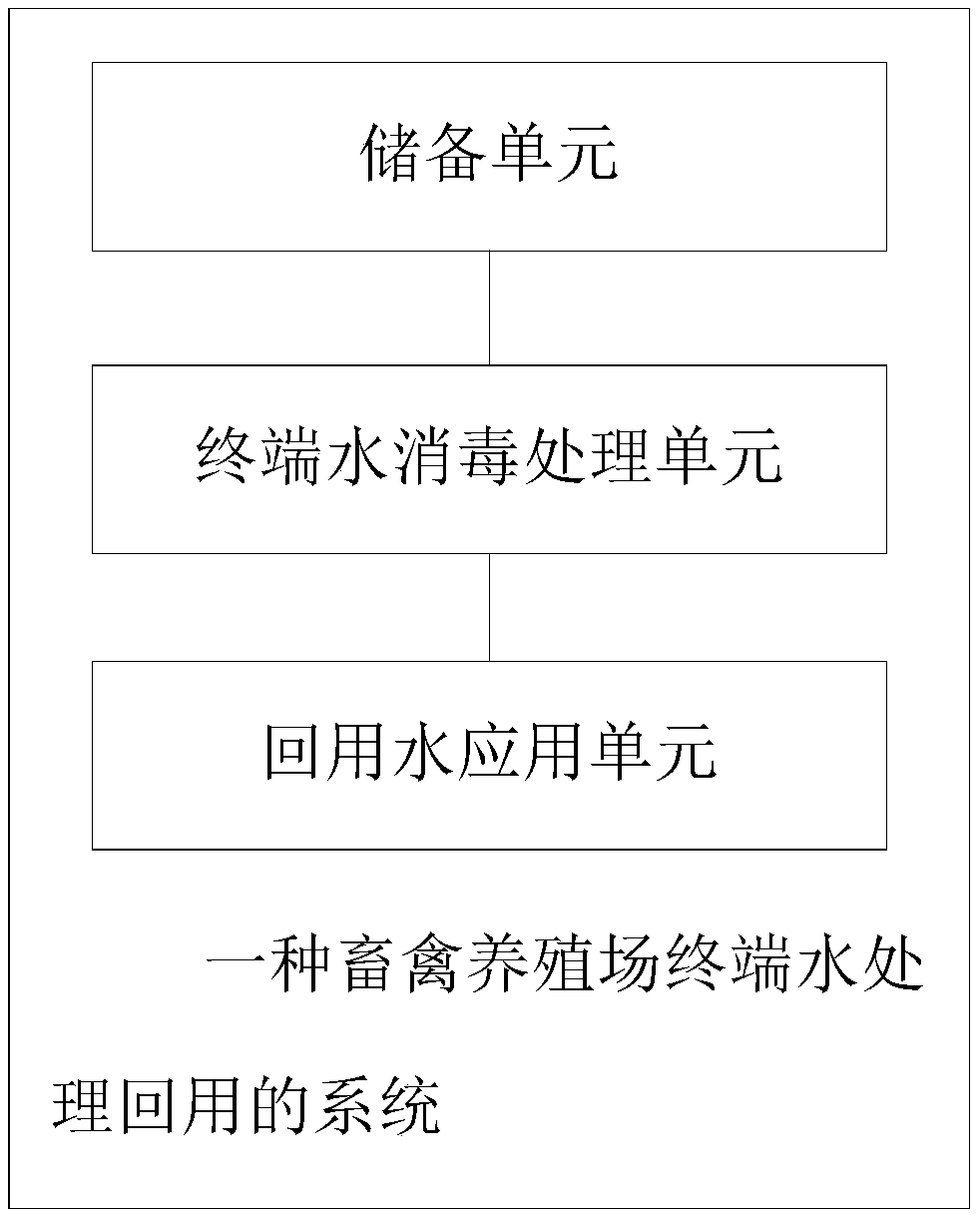

1.一种畜禽养殖场终端水处理回用的系统，其特征在于，所述系统包括：储备单元、消毒单元和回用水应用单元;
储备单元，用于储备畜禽养殖场终端水和消毒药剂;
终端水消毒处理单元，用于对畜禽养殖场终端水进行消毒处理;
回用水应用单元，对消毒处理后的终端水进行再利用。
2.根据权利要求1所述一种畜禽养殖场终端水处理回用的系统，其特征在于，所述储备单元包括消毒药剂配置模块、终端水终沉模块和风机模块;
消毒药剂配置模块，用于配置产生消毒药剂;
终端水终沉模块，用于终沉畜禽养殖场终端水;
风机模块，用于输送风力;
消毒药剂配置模块、终端水终沉模块和风机模块通过所述终端水消毒处理单元进行控制联动。
3.根据权利要求2所述一种畜禽养殖场终端水处理回用的系统，其特征在于，所述消毒药剂配置模块设置有至少两个原料计量泵;
所述消毒药剂配置模块设置有至少一个增压动力水泵，一个消毒药剂出口;
所述终端水终沉模块设置有至少一个进水泵;
所述风机模块设置有至少一个风机。
4.根据权利要求1所述一种畜禽养殖场终端水处理回用的系统，其特征在于，所述终端水消毒处理单元包括消毒池、混合搅拌装置和液位计;混合搅拌装置安装于消毒池底部，液位计安装于消毒池内壁;
所述消毒池上设置有进药口、进水口和出水口;
所述消毒池内设置有至少一个动力泵;
所述混合搅拌装置上设有气孔;
所述混合搅拌装置上的主管和风机连接。
5.根据权利要求4所述一种畜禽养殖场终端水处理回用的系统，其特征在于，所述液位计上设置有阀值，通过阀值联动控制消毒药剂配置模块、终端水终沉模块和风机模块。
6.根据权利要求5所述一种畜禽养殖场终端水处理回用的系统，其特征在于，所述液位计上设置的阀值为，
当消毒池体液的上表面在混合搅拌装置上方10cm时，启动消毒药剂配置模块中的增压动力水泵，向消毒池进行投放消毒药剂;启动终端水终沉模块进水泵，向消毒池进行输送畜禽养殖场终端水;启动风机模块的风机，向消毒池进行输送风力;
当消毒池体液的上表面在消毒池出水口下方10cm时，关闭消毒药剂配置模块中的增压动力水泵，停止向消毒池进行投放消毒药剂;关闭终端水终沉模块进水泵，停止向消毒池进行输送畜禽养殖场终端水;关闭风机模块的风机，停止向消毒池进行输送风力。
7.根据权利要求1所述一种畜禽养殖场终端水处理回用的系统，其特征在于，所述回用水应用单元包括输送管道、冲水器和栏舍，所述输送管道布放于栏舍内，所述冲水器设置于栏舍粪沟前端;
所述输送管道上设置有支管，所述支管的末端设置有阀门和冲洗喷头;
所述冲水器上设置有阀门，底部留有PVC管弯头;
所述PVC管的一端接至栏舍粪沟前端，另一端PVC管垂直所述冲水器底部并高于所述冲水器上边沿。
8.根据权利要求7所述一种畜禽养殖场终端水处理回用的系统，其特征在于，所述阀门联动控制消毒池内的动力泵开或关;
当阀门打开，启动动力泵，实现消毒后的终端水输送;
当阀门关闭，关闭动力泵，停止消毒后的终端水输送。
9.一种畜禽养殖场终端水处理回用的方法，其特征在于，所述方法包括如下步骤：
S1，储备畜禽养殖场终端水和消毒药剂;
S2，对畜禽养殖场终端水进行消毒处理;
S3，对消毒处理后的终端水进行再利用。
10.根据权利要求9所述一种畜禽养殖场终端水处理回用的方法，其特征在于，所述方法还包括：
于步骤S1之前，配置产生消毒药剂;
终沉畜禽养殖场终端水;
输送风力。
说明书
一种畜禽养殖场终端水处理回用的系统及方法
技术领域
本发明涉及动物养殖领域，具体涉及一种畜禽养殖场终端水处理回用的系统及方法。
背景技术
中国回用水发展缓慢且主要侧重于工业及市政污水方面研究，当前畜禽养殖废水回用研究，只限于农业性回用，用于灌溉人类不直接消费作物，而回用于生产及生活杂用，暂未有相关技术研究。
随着社会环保意识的不断加强，相关的环保法律法规执行越来越严，目前畜禽养殖废水回用发展缓慢，只限于农业性回用，如农作物灌溉，且仅限制于灌溉人类不直接消费作物;畜禽养殖废水回用灌溉，只需经过基本的二级处理或者更低级的处理，技术要求低，且未有规范的灌溉配套设施;畜禽养殖废水回用于生产或生活杂用，暂未有相关技术研究。因此，规范、安全地利用处理后的废水回用于生产或生活杂用，提高废水回用率，对减缓养殖场废水排放压力意义尤为重大。
发明内容
为克服上述未有规范的灌溉配套设施，进而规范、安全地利用处理后的废水回用于生产或生活杂用，提高废水回用率，本发明提出一种畜禽养殖场终端水处理回用的系统，具体包括储备单元、消毒单元和回用水应用单元;
储备单元，用于储备畜禽养殖场终端水和消毒药剂;
终端水消毒处理单元，用于对畜禽养殖场终端水进行消毒处理;
回用水应用单元，对消毒处理后的终端水进行再利用。
进一步地，所述储备单元包括消毒药剂配置模块、终端水终沉模块和风机模块;
消毒药剂配置模块，用于配置产生消毒药剂;
终端水终沉模块，用于终沉畜禽养殖场终端水;
风机模块，用于输送风力;
消毒药剂配置模块、终端水终沉模块和风机模块通过所述终端水消毒处理单元进行控制联动。
进一步地，所述消毒药剂配置模块设置有至少两个原料计量泵;
所述消毒药剂配置模块设置有至少一个增压动力水泵，一个消毒药剂出口。
所述终端水终沉模块设置有至少一个进水泵。
所述风机模块设置有至少一个风机。
进一步地，所述终端水消毒处理单元包括消毒池、混合搅拌装置和液位计;混合搅拌装置安装于消毒池底部，液位计安装于消毒池内壁;
所述消毒池上设置有进药口、进水口和出水口;
所述消毒池内设置有至少一个动力泵;
所述混合搅拌装置上设有气孔;
所述混合搅拌装置上的主管和所述风机连接。
进一步地，所述液位计上设置有阀值，通过阀值联动控制消毒药剂配置模块、终端水终沉模块和风机模块;
进一步地，所述液位计上设置的阀值为，
当消毒池体液的上表面在混合搅拌装置上方10cm时，启动消毒药剂配置模块中的增压动力水泵，向消毒池进行投放消毒药剂;启动终端水终沉模块进水泵，向消毒池进行输送畜禽养殖场终端水;启动风机模块的风机，向消毒池进行输送风力;
当消毒池体液的上表面在消毒池出水口下方10cm时，关闭消毒药剂配置模块中的增压动力水泵，停止向消毒池进行投放消毒药剂;关闭终端水终沉模块进水泵，停止向消毒池进行输送畜禽养殖场终端水;关闭风机模块的风机，停止向消毒池进行输送风力。
进一步地，所述回用水应用单元包括输送管道、冲水器和栏舍，所述输送管道布放于栏舍内，所述冲水器设置于栏舍粪沟前端;
所述输送管道上设置有支管，所述支管的末端设置有阀门和冲洗喷头;
所述冲水器上设置有阀门，底部留有PVC管弯头;
所述PVC管的一端接至栏舍粪沟前端，另一端PVC管垂直所述冲水器底部并高于所述冲水器上边沿。
进一步地，所述阀门联动控制消毒池内的动力泵开或关;
当阀门打开，启动动力泵，实现消毒后的终端水输送;
当阀门关闭，关闭动力泵，停止消毒后的终端水输送。
为达到上述目的，本发明还提供一种畜禽养殖场终端水处理回用的方法，具体所述方法包括如下步骤：
S1，储备畜禽养殖场终端水和消毒药剂;
S2，对畜禽养殖场终端水进行消毒处理;
S3，对消毒处理后的终端水进行再利用。
进一步地，所述方法还包括：
于步骤S1之前，配置产生消毒药剂;
终沉畜禽养殖场终端水;
输送风力。
与现有技术相比，本发明具有以下有益效果：
本发明通过终端水消毒处理单元，确保水质达到生产回用要求;通过回用水应用单元，规范了回用水的输送，通过本发明系统达到了自动消毒控制，进而实现智能控制，省人省力、操作简便。通过此技术的实施，使养殖场终端水合理应用于生产，实现废水循环利用，有效降低养殖场废水外排压力。
