申请日2018.01.31
公开(公告)日2018.10.02
IPC分类号B01D61/10; C05C9/00
摘要
本实用新型公开了一种尿素液提纯用反渗透水处理装置，包括安装底板、移动轮、第一包覆布、加热软管、加热水箱和加热器，所述安装底板底部安装有移动轮，所述第一包覆布内部安装有加热软管，所述加热水箱底部社会只有加热器，本实用新型结构科学合理，使用安全方便，设置了移动轮，便于装置本体的移动，便于装置本体的搬运和检修;设置了支撑底板和液压缸，能有效保证装置本体在工作时的稳定性，同时便于更换或卸下移动轮;设置了第一包覆布和第二包覆布，能有效加热装置本体的增压泵机和过滤水水箱，保证冬日加工时尿素液和装置部件内部没有冰渣上冻情况;设置了回流水管，加热过后的水溶液回到加热水箱内部，便于加热能水反复使用。
权利要求书

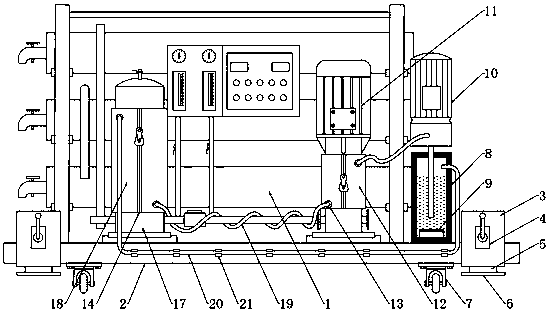

1.一种尿素液提纯用反渗透水处理装置，包括装置本体(1)、安装底板(2)、液压缸(3)、液压手柄(4)、液压杆(5)、支撑底板(6)、移动轮(7)、加热水箱(8)、加热器(9)、抽水泵机(10)、增压泵机(11)、第一包覆布(12)、水管安装法兰(13)、拉链(14)、加热软管(15)、填充料(16)、过滤水水箱(17)、第二包覆布(18)、导流软管(19)、回流管(20)和固定夹(21)，其特征在于：所述装置本体(1)底部设置有安装底板(2)，所述安装底板(2)一侧安装有液压缸(3)，所述液压缸(3)中部设置有液压手柄(4)，所述液压缸(3)下方设置有液压杆(5)，所述液压杆(5)底部安装有支撑底板(6)，所述液压缸(3)一侧设置有移动轮(7)，所述移动轮(7)上方设置有加热水箱(8)，所述加热水箱(8)底部设置有加热器(9)，所述加热水箱(8)上方设置有抽水泵机(10)，所述抽水泵机(10)一侧设置有增压泵机(11)，所述增压泵机(11)下方包裹有第一包覆布(12)，所述第一包覆布(12)下部设置有水管安装法兰(13)，所述第一包覆布(12)一侧安装有拉链(14)，所述第一包覆布(12)内部设置有加热软管(15)，所述第一包覆布(12)内部填充有填充料(16)，所述第一包覆布(12)下部安装有导流软管(19)，所述增压泵机(11)一侧设置有过滤水水箱(17)，所述过滤水水箱(17)中部包覆有第二包覆布(18)，所述第二包覆布(18)上部安装有回流管(20)，所述安装底板(2)对应回流管(20)位置安装有固定夹(21)。
2.根据权利要求1所述的一种尿素液提纯用反渗透水处理装置，其特征在于，所述填充料(16)为一种保温棉材质的构件。
3.根据权利要求1所述的一种尿素液提纯用反渗透水处理装置，其特征在于，所述导流软管(19)另一端安装在第二包覆布(18)下部。
4.根据权利要求1所述的一种尿素液提纯用反渗透水处理装置，其特征在于，所述回流管(20)通过固定夹(21)和安装底板(2)固定连接。
5.根据权利要求1所述的一种尿素液提纯用反渗透水处理装置，其特征在于，所述移动轮(7)数量为4个。
说明书
一种尿素液提纯用反渗透水处理装置
技术领域
本实用新型涉及尿素液生产技术领域，具体为一种尿素液提纯用反渗透水处理装置。
背景技术
尿素是由碳、氮、氧、氢组成的有机化合物是一种白色晶体，最简单的有机化合物之一，是哺乳动物和某些鱼类体内蛋白质代谢分解的主要含氮终产物，也是目前含氮量最高的氮肥，作为一种中性肥料，尿素适用于各种土壤和多种植物，它易保存，使用方便，对土壤的破坏作用小，是目前使用量较大的一种化学氮肥，尿素液提纯生产过程中会使用到反渗透水处理装置，目前市场上的反渗透水处理装置没有移动功能，安装后不便于移动，不利于反渗透水处理装置的检修和搬运，同时现有的反渗透水处理装置没有设置加热保温功能，在冬日较冷时增压泵机和过滤水水箱以及水管容易结冰上冻，化冰解冻较为麻烦耽误时间较长，含有冰渣的尿素液也不易提纯，降低了尿素液的生产提纯效率。
实用新型内容
本实用新型提供一种尿素液提纯用反渗透水处理装置，可以有效解决上述背景技术中提出目前市场上的反渗透水处理装置没有移动功能，安装后不便于移动，不利于反渗透水处理装置的检修和搬运，同时现有的反渗透水处理装置没有设置加热保温功能，在冬日较冷时增压泵机和过滤水水箱以及水管容易结冰上冻，化冰解冻较为麻烦耽误时间较长，含有冰渣的尿素液也不易提纯，降低了尿素液的生产提纯效率的问题。
为实现上述目的，本实用新型提供如下技术方案：一种尿素液提纯用反渗透水处理装置，包括装置本体、安装底板、液压缸、液压手柄、液压杆、支撑底板、移动轮、加热水箱、加热器、抽水泵机、增压泵机、第一包覆布、水管安装法兰、拉链、加热软管、填充料、过滤水水箱、第二包覆布、导流软管、回流管和固定夹，所述装置本体底部设置有安装底板，所述安装底板一侧安装有液压缸，所述液压缸中部设置有液压手柄，所述液压缸下方设置有液压杆，所述液压杆底部安装有支撑底板，所述液压缸一侧设置有移动轮，所述移动轮上方设置有加热水箱，所述加热水箱底部设置有加热器，所述加热水箱上方设置有抽水泵机，所述抽水泵机一侧设置有增加泵机，所述增压泵机下方包裹有第一包覆布，所述第一包覆布下部设置有水管安装法兰，所述第一包覆布一侧安装有拉链，所述第一包覆布内部设置有加热软管，所述第一包覆布内部填充有填充料，所述第一包覆布下部安装有导流软管，所述增压泵机一侧设置有过滤水水箱，所述过滤水水箱中部包覆有第二包覆布，所述第二包覆布上部安装有回流管，所述安装底板对应回流管位置安装有固定夹。
优选的，所述填充料为一种保温棉材质的构件。
优选的，所述导流软管另一端安装在第二包覆布下部。
优选的，所述回流管通过固定夹和安装底板固定连接。
优选的，所述移动轮数量为4个。
与现有技术相比，本实用新型的有益效果：本实用新型结构科学合理，使用安全方便，设置了移动轮，便于装置本体的移动，便于装置本体的搬运和检修;设置了支撑底板和液压缸，能有效保证装置本体在工作时的稳定性，同时便于更换或卸下移动轮;设置了第一包覆布和第二包覆布，能有效加热装置本体的增压泵机和过滤水水箱，保证冬日加工时尿素液和装置部件内部没有冰渣上冻情况;设置了回流水管，加热过后的水溶液回到加热水箱内部，便于加热水箱内的水反复使用;设置了填充料，便于减少加热软管热量的散失，便于快速对上冻和含有冰渣的尿素液加热;设置了水管安装法兰，便于安装水管，使加热的水溶液能循环流动;设置了拉链，便于第一包覆布和第二包覆布的解开，对第一包覆布和第二包覆布内部的加热软管检修。
