申请日2018.01.31
公开(公告)日2018.10.23
IPC分类号C02F1/463; C02F1/467; C02F1/56; C02F101/30
摘要
一种三维电催化污水处理装置，包括：电解池;亚铁离子供应装置，亚铁离子供应装置通过导管向电解池供应亚铁离子;氢氧根离子供应装置，氢氧根离子供应装置通过导管向电解池供应氢氧根离子;絮凝剂供应装置，絮凝剂供应装置通过导管向电解池供应絮凝剂;电解池中具电极区和澄清区，电极区和澄清区之间通过过滤网相通;电极区中具有三维电极，三维电极包括多个电极板和位于电极板之间的导电填充材料;连接亚铁离子供应装置、氢氧根离子供应装置和絮凝剂供应装置的导管均连入电极区，并且位于三维电极上方。所述装置电流效率提高，加快了废水的降解效率，解决了传质问题，装置操作简单，占地面积小，提高了废水的可生化性。
权利要求书

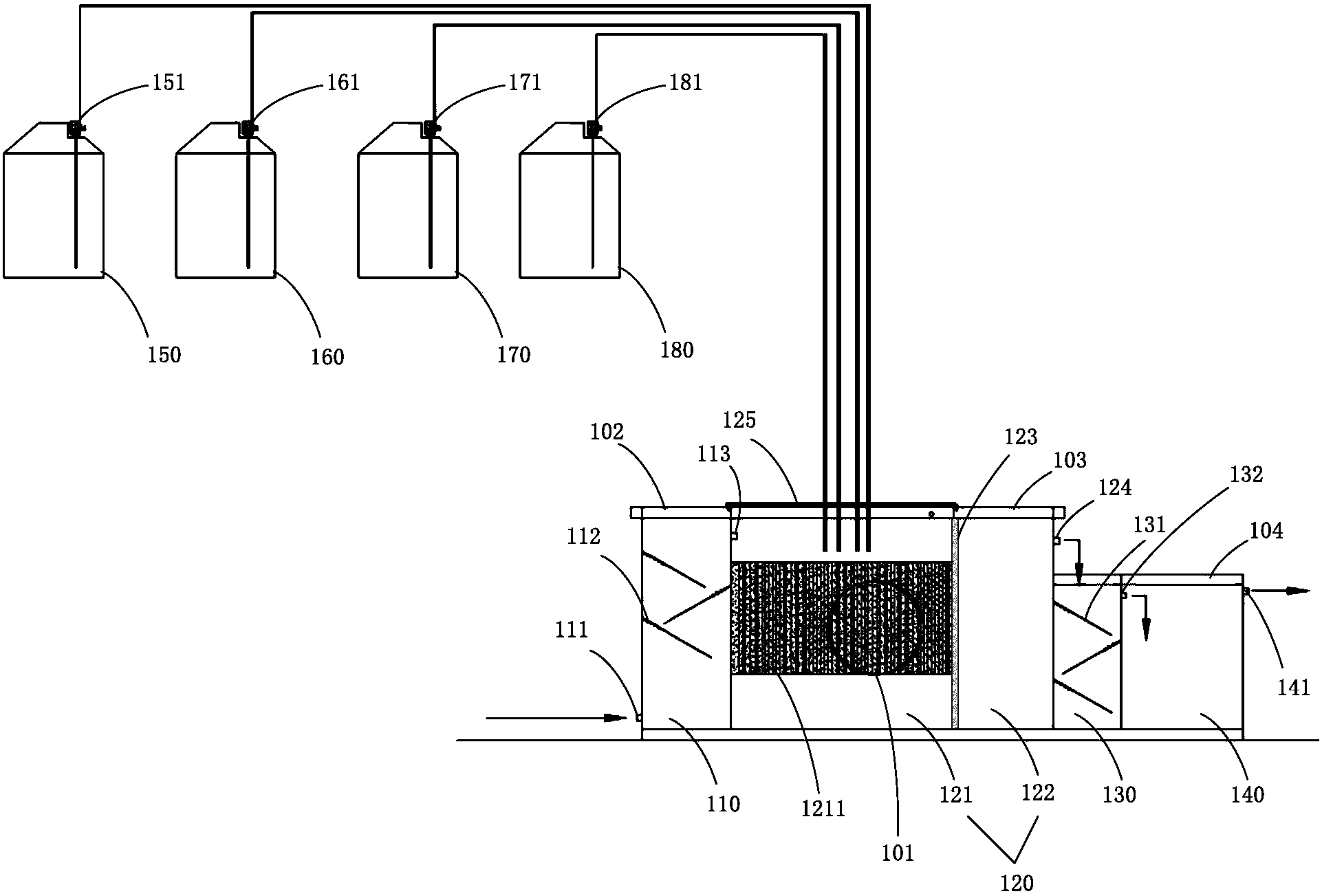

1.一种三维电催化污水处理装置，包括：
电解池;
亚铁离子供应装置，所述亚铁离子供应装置通过导管向所述电解池供应亚铁离子;
氢氧根离子供应装置，所述氢氧根离子供应装置通过导管向所述电解池供应氢氧根离子;
絮凝剂供应装置，所述絮凝剂供应装置通过导管向所述电解池供应絮凝剂;
其特征在于，
所述电解池中具电极区和澄清区，所述电极区和所述澄清区之间通过过滤网相通;
所述电极区中具有三维电极，所述三维电极包括多个电极板和位于所述电极板之间的导电填充材料;
连接所述亚铁离子供应装置、所述氢氧根离子供应装置和所述絮凝剂供应装置的导管均连入所述电极区，并且位于所述三维电极上方。
2.根据权利要求1所述的三维电催化污水处理装置，其特征在于，还包括第一阻挡池，所述第一阻挡池内部具有交互的多个第一阻挡板，所述第一阻挡板相互斜交向下，所述第一阻挡池的进水口位于侧壁的底部，所述第一阻挡池的出水口位于侧壁的顶部，所述第一阻挡池的出水口通向所述电解池的进水口。
3.根据权利要求2所述的三维电催化污水处理装置，其特征在于，还包括第二阻挡池，所述第二阻挡池内部具有交互的多个第二阻挡板，所述第二阻挡板相互斜交向下。
4.根据权利要求3所述的三维电催化污水处理装置，其特征在于，所述第二阻挡池的出水口位于侧壁的顶部。
5.根据权利要求4所述的三维电催化污水处理装置，其特征在于，所述电解池的出水口悬空于所述第二阻挡池上方，所述第二阻挡池的池顶具有敞口，从所述电解池出水口流出的水从所述敞口落入所述第二阻挡池。
6.根据权利要求5所述的三维电催化污水处理装置，其特征在于，还包括澄清池，所述第二阻挡池的出水口通向所述澄清池的进水口;所述澄清池的出水口设置于侧壁上方。
7.根据权利要求1所述的三维电催化污水处理装置，其特征在于，所述导电填充材料为粒状或碎屑状;所述导电填充材料为金属、导电金属氧化物、镀有金属的玻璃球、镀有金属的塑料球、石墨或活性炭。
8.根据权利要求1所述的三维电催化污水处理装置，其特征在于，所述电解池的池顶具有开口和池盖，所述池盖封盖所述开口。
9.根据权利要求1所述的三维电催化污水处理装置，其特征在于，所述絮凝剂供应装置为聚丙烯酰胺供应装置。
10.根据权利要求1所述的三维电催化污水处理装置，其特征在于，还包括分离剂供应装置。
说明书
三维电催化污水处理装置
技术领域
本实用新型涉及环保领域，尤其涉及一种三维电催化污水处理装置。
背景技术
高浓度有机废水是以有机污染物为主的废水。有机废水多由造纸、皮革及食品等行业排出，这些行业产生的废水中，含有大量的碳水化合物、脂肪、蛋白和纤维素等有机物，易造成水质富营养化，如果直接排放，会造成严重污染，危害比较大。
传统的有机废水处理方法包括生物处理法、物化法和化学法等。这些方法难降解高能度有机废水，没有办法满足越来越高的环保要求，因此，需要技术革新。
实用新型内容
本实用新型解决的问题是提供一种三维电催化污水处理装置，以更好地实现对有机废水的处理。
为解决上述问题，本实用新型提供了一种三维电催化污水处理装置，包括：电解池;亚铁离子供应装置，所述亚铁离子供应装置通过导管向所述电解池供应亚铁离子;氢氧根离子供应装置，所述氢氧根离子供应装置通过导管向所述电解池供应氢氧根离子;絮凝剂供应装置，所述絮凝剂供应装置通过导管向所述电解池供应絮凝剂;所述电解池中具电极区和澄清区，所述电极区和所述澄清区之间通过过滤网相通;所述电极区中具有三维电极，所述三维电极包括多个电极板和位于所述电极板之间的导电填充材料;连接所述亚铁离子供应装置、所述氢氧根离子供应装置和所述絮凝剂供应装置的导管均连入所述电极区，并且位于所述三维电极上方。
可选的，所述装置还包括第一阻挡池，所述第一阻挡池内部具有交互的多个第一阻挡板，所述第一阻挡板相互斜交向下，所述第一阻挡池的进水口位于侧壁的底部，所述第一阻挡池的出水口位于侧壁的顶部，所述第一阻挡池的出水口通向所述电解池的进水口。
可选的，还包括第二阻挡池，所述第二阻挡池内部具有交互的多个第二阻挡板，所述第二阻挡板相互斜交向下。
可选的，所述第二阻挡池的出水口位于侧壁的顶部。
可选的，所述电解池的出水口悬空于所述第二阻挡池上方，所述第二阻挡池的池顶具有敞口，从所述电解池出水口流出的水从所述敞口落入所述第二阻挡池。
可选的，所述装置还包括澄清池，所述第二阻挡池的出水口通向所述澄清池的进水口;所述澄清池的出水口设置于侧壁上方。
可选的，所述导电填充材料为粒状或碎屑状;所述导电填充材料为金属、导电金属氧化物、镀有金属的玻璃球、镀有金属的塑料球、石墨或活性炭。
可选的，所述电解池的池顶具有开口和池盖，所述池盖封盖所述开口。
可选的，所述絮凝剂供应装置为聚丙烯酰胺供应装置。
可选的，所述装置还包括分离剂供应装置。
本实用新型的一个技术方案中，通过一种三维电催化污水处理装置的构建，使电极表面积与体积比增加，电流效率提高，加快了废水的降解效率，解决了传质问题，装置操作简单，占地面积小，提高了废水的可生化性。
