申请日2018.01.31
公开(公告)日2018.09.21
IPC分类号C02F9/14
摘要
本实用新型公开了一种用于工业清洁生产的废水净化设备，包括斜管沉淀器、曝气管、安装平台、过滤室和废水处理池，所述安装平台上安装有废水处理池，所述调节室远离废水进口侧面位置处的废水处理池内设有沉降室，且沉降室的底部与调节室连通，所述沉降室的上部安装有斜管沉淀器，所述沉降室远离调节室的侧面设有曝气室，所述曝气室与过滤室的连通处安装有滤网，所述蜂窝活性炭板的侧面安装有膜生物反应器。本实用新型通过安装有絮凝剂投料槽可向调节室内加入絮凝剂，通过安装有搅拌器可对调节室内的污水进行搅拌，均匀水质，同时使絮凝剂与废水中的胶体及悬浮物充分接触，加快废水中杂质的聚集，设计合理，处理效果好，清洁度高。
权利要求书

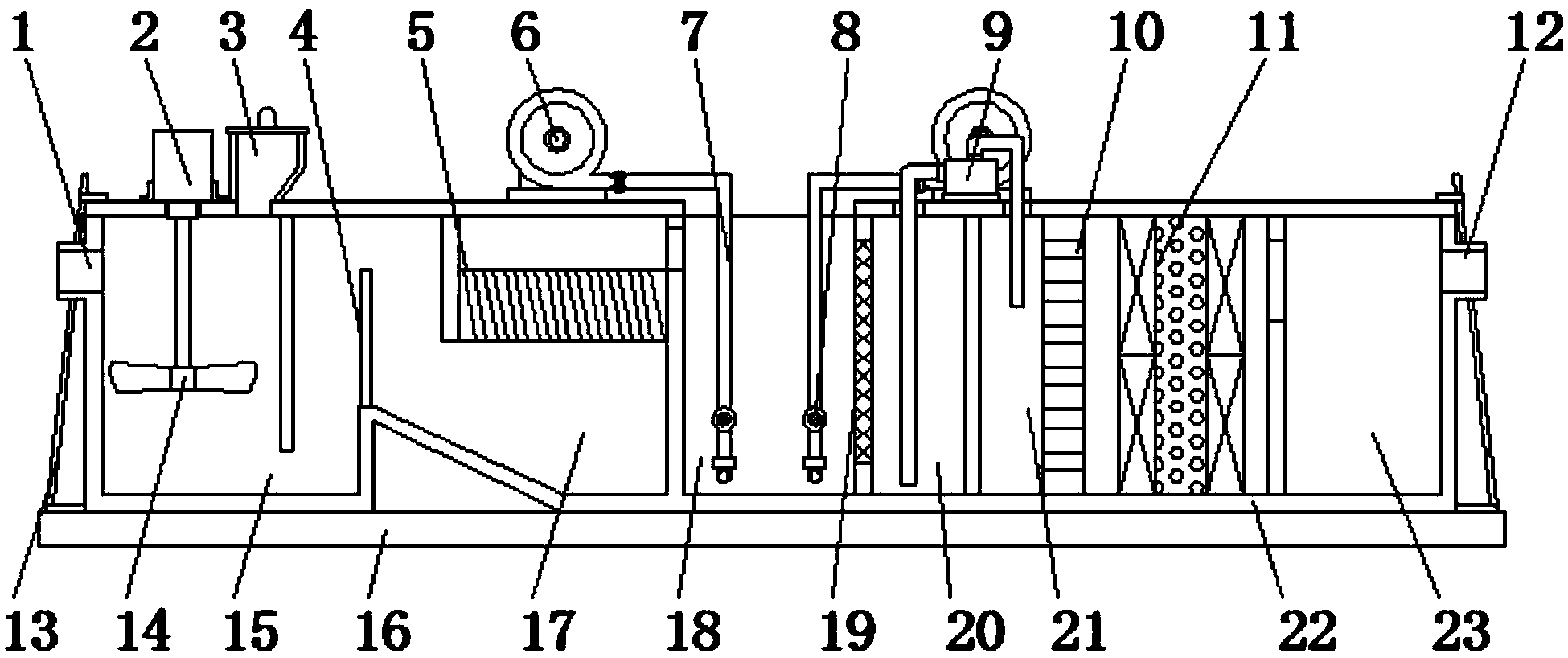

1.一种用于工业清洁生产的废水净化设备，包括斜管沉淀器(5)、曝气管(7)、安装平台(16)、过滤室(20)和废水处理池(22)，其特征在于：所述安装平台(16)上安装有废水处理池(22)，所述废水处理池(22)内部的设有调节室(15)，所述调节室(15)的侧面设有废水进口(1)，所述调节室(15)上方位置处的废水处理池(22)上安装有电机(2)，且电机(2)的底部安装有延伸至调节室(15)内的搅拌器(14)，所述电机(2)的侧面安装有与调节室(15)连通的絮凝剂投料槽(3)，所述调节室(15)远离废水进口(1)侧面位置处的废水处理池(22)内设有沉降室(17)，且沉降室(17)的底部与调节室(15)连通，所述沉降室(17)的上部安装有斜管沉淀器(5)，所述沉降室(17)远离调节室(15)的侧面设有曝气室(18)，且曝气室(18)与沉降室(17)的上部连通，所述曝气室(18)两侧位置处废水处理池(22)的顶端安装有风机(6)，所述风机(6)的输出端安装有延伸至曝气室(18)内部的曝气管(7)，所述曝气室(18)远离沉降室(17)的侧面设有相互连通的过滤室(20)，且曝气室(18)与过滤室(20)的连通处安装有滤网(19)，所述过滤室(20)的侧面设有生物反应室(21)，所述过滤室(20)与生物反应室(21)之间位置处废水处理池(22)的顶端安装有安装有增压泵(9)，所述增压泵(9)的输入端通过导水管延伸至过滤室(20)，且增压泵(9)的输出端通过倒水管延伸至生物反应室(21)，所述生物反应室(21)内安装有蜂窝活性炭板(10)，所述蜂窝活性炭板(10)的侧面安装有膜生物反应器(11)，所述生物反应室(21)的侧面设有清水池(23)，且生物反应室(21)的上部与清水池(23)连通，所述清水池(23)远离生物反应室(21)的侧面设有净水出口(12)。
2.根据权利要求1所述的一种用于工业清洁生产的废水净化设备，其特征在于：所述废水处理池(22)的两侧安装有爬梯(13)。
3.根据权利要求1所述的一种用于工业清洁生产的废水净化设备，其特征在于：所述絮凝剂投料槽(3)的顶部安装有盖板。
4.根据权利要求1所述的一种用于工业清洁生产的废水净化设备，其特征在于：所述调节室(15)内安装有交错分布的挡板(4)。
5.根据权利要求1所述的一种用于工业清洁生产的废水净化设备，其特征在于：所述曝气管(7)上安装有喷头(8)。
说明书
一种用于工业清洁生产的废水净化设备
技术领域
本实用新型涉及废水处理设备领域，具体为一种用于工业清洁生产的废水净化设备。
背景技术
目前，人们的生活环境越来越不理想，自从工业逐渐壮大起来后，生态环境失去了平衡，随着人们生活水平的提高，但是环境却被人遗忘了，近些年，由于环境的原因，很多疾病也在人群中流动，国家逐渐重视起来，经发现，由于很多工业里面排放出来的废水直接流进水池中、田地间，细菌也滋生了，导致环境污染越来越严重，所以工业废水的排放是大家一直比较关注的问题，现在很多工厂里面也开始安装有关于废水的处理设备，但是由于技术的不足，很多废水处理设备还是存在很多缺陷，废水中的杂质过滤不彻底，清洁的不干净。
实用新型内容
本实用新型的目的在于提供一种用于工业清洁生产的废水净化设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于工业清洁生产的废水净化设备，包括斜管沉淀器、曝气管、安装平台、过滤室和废水处理池，所述安装平台上安装有废水处理池，所述废水处理池内部的设有调节室，所述调节室的侧面设有废水进口，所述调节室上方位置处的废水处理池上安装有电机，且电机的底部安装有延伸至调节室内的搅拌器，所述电机的侧面安装有与调节室连通的絮凝剂投料槽，所述调节室远离废水进口侧面位置处的废水处理池内设有沉降室，且沉降室的底部与调节室连通，所述沉降室的上部安装有斜管沉淀器，所述沉降室远离调节室的侧面设有曝气室，且曝气室与沉降室的上部连通，所述曝气室两侧位置处废水处理池的顶端安装有风机，所述风机的输出端安装有延伸至曝气室内部的曝气管，所述曝气室远离沉降室的侧面设有相互连通的过滤室，且曝气室与过滤室的连通处安装有滤网，所述过滤室的侧面设有生物反应室，所述过滤室与生物反应室之间位置处废水处理池的顶端安装有安装有增压泵，所述增压泵的输入端通过导水管延伸至过滤室，且增压泵的输出端通过倒水管延伸至生物反应室，所述生物反应室内安装有蜂窝活性炭板，所述蜂窝活性炭板的侧面安装有膜生物反应器，所述生物反应室的侧面设有清水池，且生物反应室的上部与清水池连通，所述清水池远离生物反应室的侧面设有净水出口。
优选的，所述废水处理池的两侧安装有爬梯。
优选的，所述絮凝剂投料槽的顶部安装有盖板。
优选的，所述调节室内安装有交错分布的挡板。
优选的，所述曝气管上安装有喷头。
与现有技术相比，本实用新型的有益效果是：该废水净化设备通过安装有絮凝剂投料槽可向调节室内加入絮凝剂，通过安装有搅拌器可对调节室内的污水进行搅拌，均匀水质，同时使絮凝剂与废水中的胶体及悬浮物充分接触，加快废水中杂质的聚集，通过安装有斜管沉淀器将沉降室分为上下两部分，使大颗粒杂质沉积在下部，可有效去除被絮凝剂聚集的杂质颗粒，提高了沉淀效果和清水出水率，通过安装有风机、增压泵以及曝气管可除去废水中的厌氧细菌，通过安装有蜂窝活性炭板，可吸附重金属离子以及微生物难于降解的有机物，通过安装有膜生物反应器可利用微生物氧化分解废水内的有机污染物，同时截留水中的活性污泥与大分子有机物，实现对污水深度净化，该废水净化设备废水设计合理，处理效果好，清洁度高。
