申请日2018.01.31
公开(公告)日2018.09.21
IPC分类号C02F3/12; C02F7/00
摘要

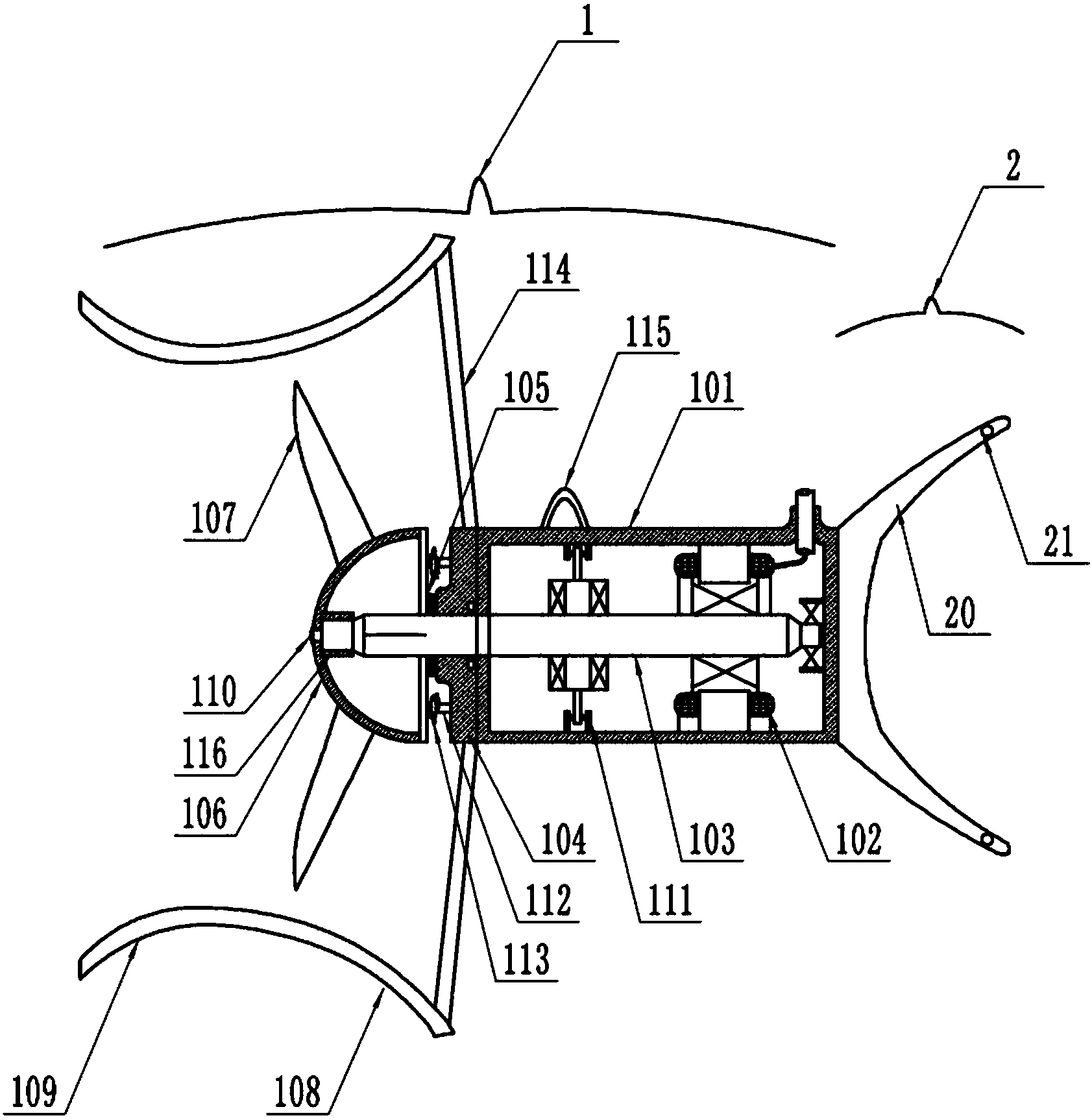

本实用新型涉及一种生物油污废水处理曝气搅拌设备，包括搅拌装置以及固定装置;搅拌装置包括壳体、壳体内部的电动机、电动机中部设置的电机轴以及壳体一侧设置的表面带搅拌叶轮的搅拌盘，搅拌盘轴通过螺母紧固于搅拌盘;壳体搅拌盘一侧通过连接板设置有增压罩;固定装置由相对壳体搅拌盘另一侧固设于壳体的固定架，所述固定架上设有固定孔;壳体于搅拌盘侧还固设有机械密封座，机械密封座与搅拌盘间设有机械密封环;机械密封座上对应电机轴两侧对称设置至少两组切割轴，所述切割轴上均布有切割刀片;本方案结构简单、多组设置于机械密封座上的切割刀片，可全面切割污泥中的粘附杂物，减少了杂物缠绕搅拌叶轮，避免了搅拌叶轮爆死的发生。
权利要求书
1.生物油污废水处理曝气搅拌设备，包括搅拌装置以及设置在搅拌装置外部的固定装置;所述搅拌装置包括壳体、设置于壳体内部且通过卡固件固定于壳体的电动机、电动机中部设置的电机轴以及壳体一侧设置的表面带搅拌叶轮的搅拌盘，所述搅拌盘的内部设有搅拌盘轴，所述电机轴连接于所述搅拌盘轴，所述搅拌盘轴通过螺母紧固于搅拌盘;壳体的搅拌盘一侧通过连接板设置有增压罩;所述固定装置包括相对壳体搅拌盘另一侧固设于壳体的双翼弧形状的固定架，所述固定架上设有固定孔;其特征在于：所述壳体于搅拌盘侧还固设有机械密封座，所述机械密封座与搅拌盘间设有机械密封环;所述机械密封座上对应电机轴两侧对称设置至少两组切割轴，所述切割轴上均布有切割刀片。
2.根据权利要求1所述的生物油污废水处理曝气搅拌设备，其特征在于：所述电机轴与搅拌盘轴连接处呈锥形轴段设置。
3.根据权利要求1所述的生物油污废水处理曝气搅拌设备，其特征在于：所述机械密封座上设有四组切割轴。
4.根据权利要求1所述的生物油污废水处理曝气搅拌设备，其特征在于：所述壳体上还设有吊钩槽。
5.根据权利要求1所述的生物油污废水处理曝气搅拌设备，其特征在于：所述螺母为自锁螺母。
6.根据权利要求1所述的生物油污废水处理曝气搅拌设备，其特征在于：所述增压罩外部还一体设置有导流罩。
7.根据权利要求6所述的生物油污废水处理曝气搅拌设备，其特征在于：所述导流罩与增压罩水平呈45°角上扬弧形设置。
说明书
生物油污废水处理曝气搅拌设备
技术领域
本实用新型属于污水处理设备技术领域，具体涉及一种生物油污废水处理曝气搅拌设备。
背景技术
现代城市化进程逐步加快，能源消费日趋增长，产生大量的生活废水以及处理工业能源产生的废水，这些污水要么经过简单的生化处理，要么经过反复化学处理脱除有害物质，生物处理过程中为防止微生物沉积于污泥中，要对处理水体进行曝气搅拌，以确保微生物水体充氧，保证微生物活性，防止污泥沉淀，是市政和工业污水处理工艺流程上的重要设备，处理水体中绘带入格栅去除不了的细微杂质，这些杂质在污泥中逐步汇集至一起，传统搅拌设备，叶轮片经常由于卡固毛发导致搅拌装置卡死，轻则影响设备的运行，影响水质处理，中则会烧毁设备，造成较大的经济损失。
实用新型内容
本实用新型的目的是提供一种防缠绕、防卡死的生物油污废水处理曝气搅拌设备。
为了实现上述目的，本实用新型采取的技术方案是：
生物油污废水处理曝气搅拌设备，包括搅拌装置以及设置在搅拌装置外部的固定装置;所述搅拌装置包括壳体、设置于壳体内部且通过卡固件固定于壳体的电动机、电动机中部设置的电机轴以及壳体一侧设置的表面带搅拌叶轮的搅拌盘，所述搅拌盘的内部设有搅拌盘轴，所述电机轴连接于所述搅拌盘轴，所述搅拌盘轴通过螺母紧固于搅拌盘;壳体的搅拌盘一侧通过连接板设置有增压罩;所述固定装置包括相对壳体搅拌盘另一侧固设于壳体的双翼弧形状固定架，所述固定架上设有固定孔;所述壳体于搅拌盘侧还固设有机械密封座，所述机械密封座与搅拌盘间设有机械密封环;所述机械密封座上对应电机轴两侧对称设置至少两组切割轴，所述切割轴上均布有切割刀片。
本实用新型的有益效果在于：通过在壳体和搅拌盘间设置机械密封，可有效防止水体进入壳体和搅拌盘内，机械密封座设置的切割轴上布满切割刀片，随着壳体一起转动，将污泥中附带的微小杂物切碎，从而避免杂物缠绕电机轴和机械密封环，从而避免出现搅拌机卡死、或烧毁的发生，延长了设备的使用寿命。
进一步，上述的生物油污废水处理曝气搅拌设备，所述电机轴与搅拌盘轴连接处呈锥形轴段设置，可有效防止电机轴带动搅拌盘易出现的偏摆现象。
进一步，上述的生物油污废水处理曝气搅拌设备，所述机械密封座上设有四组切割轴，间隔90°设置的四组切割轴，壳体转动带动切割轴上的切割刀片，可实现无切割死角，从而全面避免了污泥中杂质缠绕电机轴，避免搅拌叶轮卡死现象发生。
进一步，上述的生物油污废水处理曝气搅拌设备，所述壳体上还设有吊钩槽，可配合固定上部吊钩，出故障时可直接将搅拌设备拉出水面检修，方便，实用。
进一步，上述的生物油污废水处理曝气搅拌设备，所述螺母为自锁螺母，可随着壳体的转动自行紧固，避免转动造成振动脱丝。
进一步，上述的生物油污废水处理曝气搅拌设备，所述增压罩外部还一体设置有导流罩，导流罩可释放部分水体旋转上浮冲击力于水平动力，从而提高了水体的循环速度，也就是提高了污水处理的质量。
进一步，上述的生物油污废水处理曝气搅拌设备，所述导流罩与增压罩水平呈45°角上扬弧形设置，45°角可平衡给予污泥的冲力和水平动力，从而可综合提高污水处理质量。
