申请日2018.01.31
公开(公告)日2018.09.21
IPC分类号C02F1/469; C02F1/48
摘要

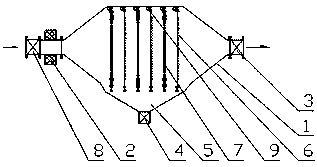

本发明公开了一种利用电磁结合高频脉冲静电吸附进行污水净化的一种电磁静电污水净化装置，由静电箱体1和电磁筒体2两部分组成，电磁筒体2的出口连接于静电箱体1的进水口，其进口处安装进水阀8;静电箱体1内部从进口处往出水口3方向，依次交替排列阴极板7、阳极板6，阴极板7与静电箱体1绝缘安装，连接电源负极，阳极板6直接连接在静电箱体1上，连接电源正极;本发明具有污水处理效果好，处理量大，周期短，灭菌性能强且不存在化学污染的特点，可广泛应用于各类工业废水回用及农田喷灌水净化和生活水预处理。
权利要求书
1.电磁静电污水净化装置，由静电箱体(1)和电磁筒体(2)两部分组成，其特征在于：电磁筒体(2)的出口连接于静电箱体(1)的进水口，其进口处安装进水阀(8);静电箱体(1)内部从进口处往出水口(3)方向依次垂直与水流交替排列阴极板(7)、阳极板(6)，阴极板(7)与静电箱体(1)绝缘安装，连接电源负极，阳极板(6)直接连接在静电箱体(1)上，连接电源正极。
2.根据权利要求1所述的电磁静电污水净化装置，其特征在于：所述阴极板(7)用导电金属板材纵向均匀冲压百叶窗结构;
所述阳极板(6)用导电金属板材横向均匀冲压百叶窗结构，且迎水流面窗叶高，背水流面窗叶低;阴极板(7)和阳极板(6)使得按水流方向纵向横向结构的百叶窗相互交叉，将水流频繁切割，使污水中的杂质与极板进一步的接触，被切割的水流在不断改变方向中，同时起到了惯性和重力清污的效果。
3.根据权利要求1所述的电磁静电污水净化装置，其特征在于：在所述阴极板(7)、阳极板(6)的下部设置污泥仓，上部设置反洗喷管(9)。
4.根据权利要求1所述的电磁静电污水净化装置，其特征在于：所述阴极板(7)、阳极板(6)所连接的电源为直流脉冲电源，正常净化过程时阴极为高压第二象限矩形波电压，阳极接地;当冲洗极板过程时电源向阴极板(7)输出中压第一象限矩形波电压，阳极接地。
5.根据权利要求1所述的电磁静电污水净化装置，其特征在于：所述电磁筒体(2)由非磁性材料制作成的矩形水管段和电磁铁组成，电磁铁铁芯为C形状，其C形开口卡装在矩形水管段的对应两侧面上。
说明书
电磁静电污水净化装置
技术领域
本发明属于工业污水处理范畴，涉及一种污水净化装置，特别涉及一种利用电磁结合高频脉冲静电吸附进行污水净化的一种电磁静电污水净化装置。
背景技术
随着社会工业化进程不断发展，废水中含有不少的有毒物质和致癌物质，如各种重金属，苯，含铬化合物等，废水中的硬度很大，硬度400-1200mg/L，给废水的处理和净化后回收利用带来很大困难。现代的废水处理方法主要分为物理处理法、化学处理法和生物处理法三类。物理处理法通过物理作用分离、回收废水中不解的呈悬浮状态的污染物(包括油膜和油珠)的废水理法，可分为重力分离法、离心分离法和筛滤截留法等。 属于重力分离法的处理单元有:沉淀、上浮(气浮)等，但是处理效果差处理时间长;化学处理法是通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质的废水处理法。在化学处理法中，以投加药剂产生化学反应为基础的处理单元，其缺点是对环境产生二次污染;生物处理法为通过微生物的代谢作用，使废水中呈溶液、胶体以及微细悬浮状态的有机污染物，转化为稳定、无害的物质的废水处理法，但生物处理法除了用时长以外对环境的要求以及污水水质的要求都有一定的局限性。
发明内容
本发明的目的是提供一种利用电磁结合高频脉冲静电吸附进行污水净化的一种电磁静电污水净化装置，以解决现有技术中 存在的上述问题。由静电箱体1和电磁筒体2两部分组成，电磁筒体2的出口连接于静电箱体1的进水口，其进口处安装进水阀8;静电箱体1内部从进口处往出水口3方向，依次交替排列阴极板7、阳极板6，阴极板7与静电箱体1绝缘安装，连接电源负极，阳极板6直接连接在静电箱体1上，连接电源正极;
所述阴极板7用导电金属板材纵向均匀冲压百叶窗结构;
所述阳极板6用导电金属板材横向均匀冲压百叶窗结构，且迎水流面窗叶高，背水流面窗叶低;阴极板7和阳极板6使得按水流方向纵向横向结构的百叶窗相互交叉，将水流频繁切割，使污水中的杂质与极板进一步的接触，被切割的水流在不断改变方向中，同时起到了惯性和重力清污的效果;
在所述阴极板7、阳极板6的下部设置污泥仓，上部设置反洗喷管9。
