申请日2018.01.31
公开(公告)日2018.09.18
IPC分类号C02F1/00; C02F9/04; B01F7/20; B01F15/00; B01F15/02; B01F3/20
摘要
本实用新型涉及一种含油废水处理加药装置，包括药剂混合桶、固定于混合桶上的药罐以及连通药剂混合桶的投药部件，通过出药管和法兰连接药剂混合桶出药口，投药部件包括储药槽、出药漏斗、加药管、加药泵及药剂喷射出口，药剂喷射出口采用高压喷射形式，充分的将药液混入污水悬浮物附近，储药槽远离下药口侧设置液位计，中部设置隔块，液位计能很好检测储药槽液位，将液位数据通过液压传感器转化为电信号至PLC控制器，PLC控制器又和电磁控制器连接控制供料管上的电磁阀;本实用新型实用性强，尤其适应于含油污水这种投药比例较高的污水处理，能实时控制储药槽内药液的含量，避免药罐加空导致污水处理的不稳定，减少了人力劳动，更利于操作。
权利要求书

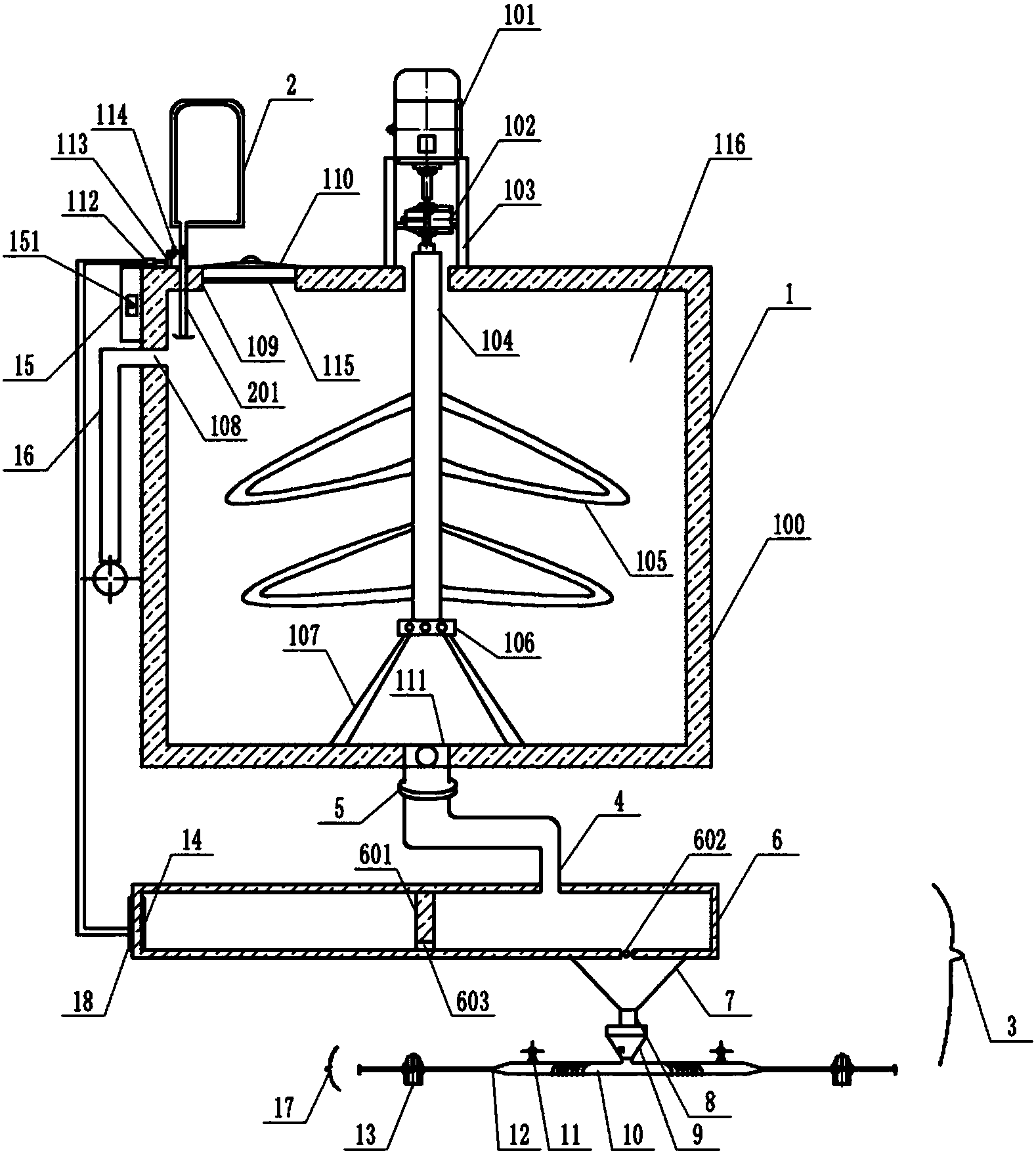

1.一种含油废水处理加药装置，包括药剂混合桶、固定于混合桶上的药罐以及连通药剂混合桶的投药部件;其特征在于：所述药剂混合桶包括桶体、桶体内部形成桶腔、固定于桶体上部的固定架、固定于固定架上相互连接的电机和减速机、电机和减速机竖向连接的搅拌轴、搅拌轴上连接的搅拌叶片、搅拌轴底部设有轴承、轴承通过支撑架与桶体底壁连接、进水口、桶体底部设有的出药口、桶体上部设置的加药口以及加药口上设置的加药盖;桶体外部设有水源及连接水源的进水管，进水管与上述进水口连通;所述投药部件包括储药槽、出药漏斗及投药器，所述储药槽底部设有下药口，出药漏斗紧固于储药槽下药口的底部;还设有连通出药口和储药槽的出药管和法兰;所述投药器包括连接出料漏斗的螺旋传送机、螺旋传送机连接的集料箱、集料箱上设置有至少两组加药管、各组加药管上分别设置的加药泵、连接加药管的喷射管及喷射管上设置的雾化装置;所述加药管的端部设置有药剂喷射出口，药剂喷射出口包括投料器和高压喷射器;所述储药槽中部设有隔块，隔块于储药槽底部相接处设有通口将储药槽分隔为底部贯通的两部分，远离储药槽下料口侧设置有液位计，储药槽外侧设有液压传感器，液位计与所述液压传感器连接;所述药罐底部设有贯通桶体上部的供料管，供料管上设有电磁阀，桶体上部设有相互连接的电磁控制器和PLC控制器，电磁阀电性连接于所述电磁控制器;桶体外侧设有控制柜，所述控制柜内设有单片机，PLC控制器电性连接于所述单片机，液压感应器电性连接于上述PLC控制器。
2.根据权利要求1所述的一种含油废水处理加药装置，其特征在于：所述加药口上还设有过滤网。
3.根据权利要求1所述的一种含油废水处理加药装置，其特征在于：所述药剂喷射出口呈锥形设置。
4.根据权利要求1所述的一种含油废水处理加药装置，其特征在于：所述集料箱上设置的加药管为两组。
说明书
一种含油废水处理加药装置
技术领域
本实用新型属于水处理技术领域，具体涉及一种含油废水处理加药装置。
背景技术
自进入工业社会以来，近两百年来能源使用量超过历史消耗总量，尤其是占能源消费半壁江山的化石能源，对推动社会进步也起到巨大的作用。但是凡事有利有避，化石能源在生产开采时产生大量的废物油脚，化石能源燃烧机变质后带来大量的废矿物油，这些废物如得不到有效处理，不紧会造成巨大的经济浪费还会严重的危害自然环境。
一般对废矿物油的处置是采用加热离心分离法，分离出油分和水分，但分离出的水分仍旧带有一定量的油分，我们采取物理、化学及生物结合的方法来对提炼废矿物油的污水进行处理，为了混凝助污水中悬浮物凝结沉淀及后续消毒，往往需要往处理水体中投药，以确保处理质量。目前国内大部分采用的人工加药方式、机械加药方式不能及时根据水质水量的变化调整加药量，由于人力到位不及时有可能加药罐不能得到药液的及时补充，不利于含油污水处理，且生产成本高;而目前部分采用的全自动加药装置均为单一药剂投加装置，水处理效果有一定的局限性。
实用新型内容
本实用新型的目的提供一种处理废矿物油含油污水的加药投放装置，自动进行药液量的补充。
为了实现上述目的，本实用新型采取的技术方案是：
一种含油废水处理加药装置，包括药剂混合桶、固定于混合桶上的药罐以及连通药剂混合桶的投药部件;所述药剂混合桶包括桶体、桶体内部形成桶腔、固定于桶体上部的固定架、固定于固定架上相互连接的电机和减速机、电机和减速机竖向连接的搅拌轴、搅拌轴上连接的搅拌叶片、搅拌轴底部设有轴承、轴承通过支撑架与桶体底壁连接、进水口、桶体底部设有的出药口、桶体上部设置的加药口以及加药口上设置的加药盖;桶体外部设有水源及连接水源的进水管，进水管与上述进水口连通;所述投药部件包括储药槽、出药漏斗及投药器，所述储药槽底部设有下药口，出药漏斗紧固于储药槽下药口的底部;还设有连通出药口和储药槽的出药管和法兰;所述投药器包括连接出料漏斗的螺旋传送机、螺旋传送机连接的集料箱、集料箱上设置有至少两组加药管、各组加药管上分别设置的加药泵、连接加药管的喷射管及喷射管上设置的雾化装置;所述加药管的端部设置有药剂喷射出口，药剂喷射出口包括投料器和高压喷射器;所述储药槽中部设有隔块，隔块于储药槽底部相接处设有通口将储药槽分隔为底部贯通的两部分，远离储药槽下料口侧设置有液位计，储药槽外侧设有液压传感器，液位计与所述液压传感器连接;所述药罐底部设有贯通桶体上部的供料管，供料管上设有电磁阀，桶体上部设有相互连接的电磁控制器和PLC控制器，电磁阀电性连接于所述电磁控制器;桶体外侧设有控制柜，所述控制柜内设有单片机，PLC控制器电性连接于所述单片机，液压感应器电性连接于上述PLC控制器。
本实用新型的有益效果在于：投药器的药剂喷射出口采用高压喷射形式，能够充分的将药液混入污水悬浮物附近，提高悬浮物凝结速度，也就是提高了污水处理效率;储药槽远离下药口侧设置液位计，中部设置隔块，液位计能很好检测储药槽液位，将液位数据通过液压传感器转化为电信号至PLC控制器，PLC控制器又和电磁控制器连接控制供料管上的电磁阀，从而能实时控制储药槽内药液的含量，有效避免了人力到位不及时，一但药液加空，进而导致含油污水油分处理率降低的问题。
进一步，上述的一种含油废水处理加药装置，所述加药口上还设有过滤网，过滤网可过滤出厂药液所含的杂质，避免了杂质加药泵及药剂喷射出口。
进一步，上述的一种含油废水处理加药装置，所述药剂喷射出口呈锥形设置，锥形设置可对喷射药液增压，提高了投放至污水中的药液与污水中悬浮物接触并充分的混合，进而提高污水处理效率。
进一步，上述的一种含油废水处理加药装置，所述集料箱上设置的加药管为两组，两组加药管可满足不同加药量的需求，同时，可避免单组加药管堵塞造成加药中断的问题。
