往复式污水流转处理设备

发布时间:2018-12-23 15:14:58

  申请日2018.01.31

  公开(公告)日2018.09.21

  IPC分类号C02F9/14

  摘要

  本实用新型提供一种往复式污水流转处理设备,包括进水管、生化池、生化池上设置的曝气管以及初沉池;将生化池设为8组间隔通过下部和上部通水口连通的反应池,各反应池上设有气管为反应池曝气,将间隔的每4组气管连接至两支气管,各组支气管上通过二号蝶阀连接至总气管;进水总管通过闸阀实现反应池两端进水,生化池两端的A池和H池上设置溢流槽,通过溢流槽连接有出水管,出水管连接至初沉池;通过闸阀调节进水方向,再通过二号蝶阀控制两组支气管的曝气,间隔5‑8小时变换一次进水方向和支气管曝气调整;本方案能实现好氧池与厌氧池之间的转化,培养兼氧菌,局部抑制好氧菌和厌氧菌生长,从而保证水体处理质量的同时,大幅度降低污泥的产量。



权利要求书

  1.一种往复式污水流转处理设备,包括进水管、生化池、生化池上设置的曝气管以及初沉池;其特征在于:所述生化池包括8组依次间隔设置有通水口连通的反应池,8组反应池为A池、B池、C池、D池、E池、F池、G池和H池,所述B池、D池、F池及H池底部设有搅拌机;所述进水管包括进水总管,所述进水总管包括连接至A池的一号进水管和连接至H池的二号进水管,所述一号进水管与进水总管间设有一号闸阀,二号进水管与进水总管间设有二号闸阀;所述曝气管包括设置于8组反应池上的A气管、B气管、C气管、D气管、E气管、F气管、G气管、H气管,且8组气管上各设置有一号蝶阀,所述A气管、C气管、E气管及G气管为一组连接至一号支气管,B气管、D气管、F气管和H气管为一组连接至二号支气管,所述一号支气管和二号支气管上分别连接有二号蝶阀并分别连接至总气管上,所述A池上设有一号溢流槽,H池上设有二号溢流槽,一、二号溢流槽外部设有出水管,所述出水管连接至初沉池。

  2.根据权利要求1所述的往复式污水流转处理设备,其特征在于:所述A池和B池连通壁底部设有一号回流泵,所述G池和H池连通壁底部设有二号回流泵。

  3.根据权利要求1所述的往复式污水流转处理设备,其特征在于:所述一号、二号溢流槽上围设有挡板。

  4.根据权利要求3所述的往复式污水流转处理设备,其特征在于:所述挡板为机械电控设置。

  说明书

  往复式污水流转处理设备

  技术领域

  本实用新型属于含油污水处理技术领域,具体涉及一种往复式污水流转处理设备。

  背景技术

  工业化社会造就大量的废旧能源,比如汽车润滑使用的机油,油矿开采时污染的表面土层,这些废旧矿物油生产处理提炼过程,用到大量的水体,同时这些水量带有大量的油脂成分。处理化学含油废水传统使用物理、生物、化学综合处理方法,其中主要还是生物处理部分,生物处理目前常用活性污泥法,该方法需要经过初次沉淀、曝气、二次沉淀、污泥回流、污泥浓缩、污泥消化及污泥脱水等多道工序,才能达到二级处理的排放标准。但是传统活性污泥法,尤其是处理含油废水类富营养水体,好氧菌硝化、厌氧菌反硝化产生大量的污泥,污泥处理费时、费力。如果污泥排放不及时,会引起污泥膨胀,膨胀的污泥上浮至处理水体表面,影响曝气后微生物氧气的释放,进而降低含污废水中油污的处理质量。已知好氧生物处理设备,包括工艺中的沉沙池、反应池和沉淀池。这种设备处理污水污泥的性能稳定,不经硝化处理,污泥产生量大为减少,但该设备较多也较复杂,污泥产生量虽有局部降低,但工程上投资较大。

  实用新型内容

  本实用新型的目的是提供一种往复式污水流转处理设备,该设备不仅所需投资规模小,而且大幅度降低污泥产生的量。

  为了实现上述目的,本实用新型采取的技术方案是:

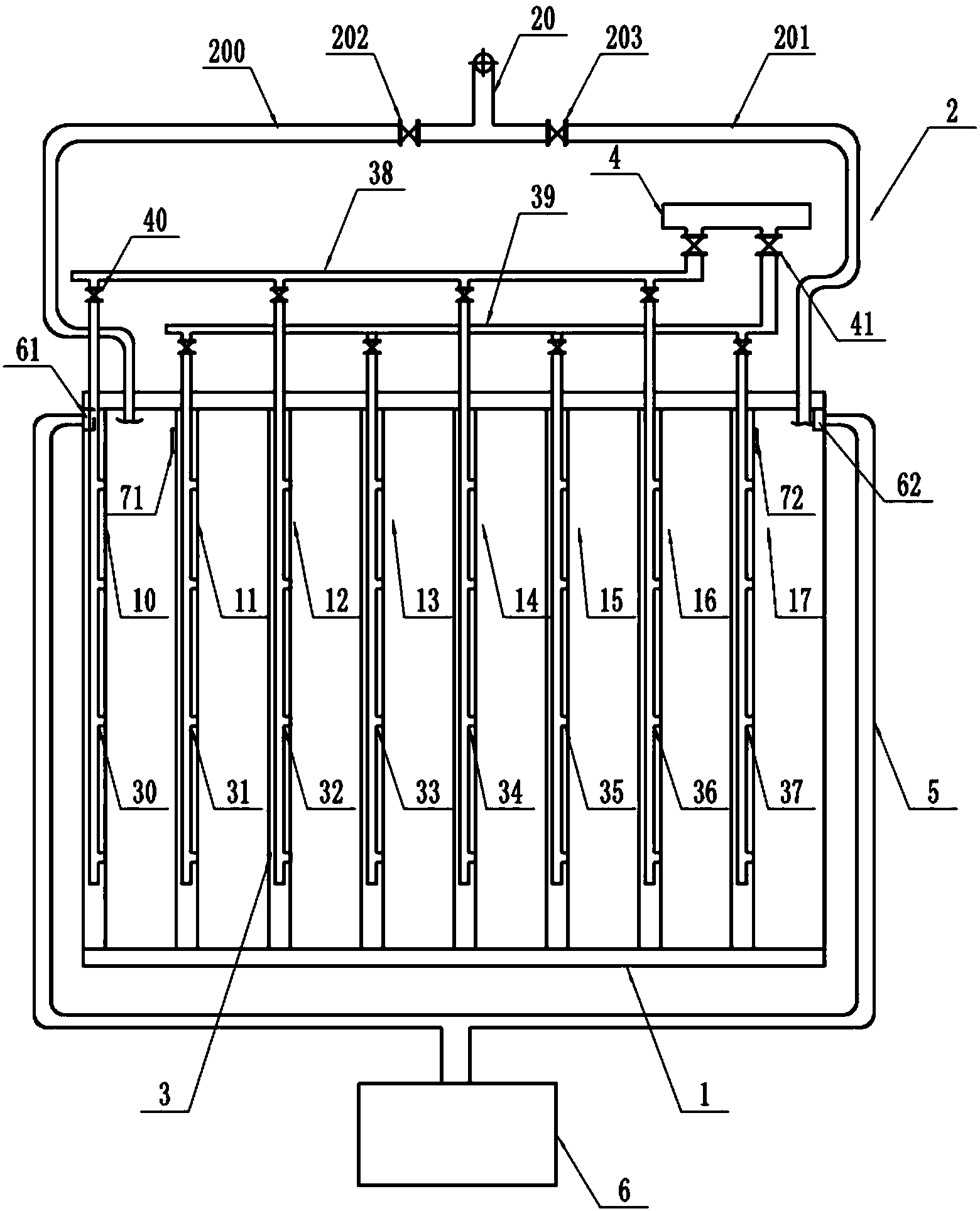

  一种往复式污水流转处理设备,包括进水管、生化池、生化池上设置的曝气管以及初沉池;所述生化池包括8组依次间隔设置通水口连通的反应池,8组反应池为A池、B池、C池、D池、E池、F池、G池和H池,所述B池、D池、F池及H池底部设有搅拌机;所述进水管包括进水总管,所述进水总管包括连接至A池的一号进水管和连接至H池的二号进水管,所述一号进水管与进水总管间设有一号闸阀,二号进水管与进水总管间设有二号闸阀;所述曝气管包括设置于8组反应池上的A气管、B气管、C气管、D气管、E气管、F气管、G气管、H气管,且8组气管上各设置有一号蝶阀,所述A气管、C气管、E气管及G气管为一组连接至一号支气管,B气管、D气管、F气管和H气管为一组连接至二号支气管,所述一号支气管和二号支气管上分别连接有二号蝶阀并分别连接至总气管上,所述A池上设有一号溢流槽,H池上设有二号溢流槽,一、二号溢流槽外部设有出水管,所述出水管连接至初沉池。

  本实用新型的有益效果在于:生化池分为8组一次连接的反应池,反应池上部设置有8组气管,8组气管分两组设置并通过二号蝶阀连接至总气管,进水总管通过闸阀实现反应池两端进水设置,如此设置可间断性调整生化池进水方向,从而实现好氧池与厌氧池之间的转化,培养兼氧菌,局部抑制好氧菌和厌氧菌生长,从而保证水体处理质量的同时,大幅度降低污泥的产量。

  进一步,上述的往复式污水流转处理设备,所述A池和B池连通壁底部设有一号回流泵,所述G池和H池连通壁底部设有二号回流泵,回流泵设置可提高处理水体循环处理次数,从而提高含油水体污水处理质量。

  进一步,上述的往复式污水流转处理设备,所述一号、二号溢流槽上围设有挡板,进水反应池边的溢流槽可利用挡板遮挡,保证处理水体只从进水对面的溢流槽益处,保证含油水体处理质量,同时,可提高进水水位,增加污水处理水力停留时间。

  进一步,上述的往复式污水流转处理设备,所述挡板为机械电控设置,操作及时且方便。
