申请日2007.06.05
公开(公告)日2008.07.09
IPC分类号C02F1/40
摘要
本实用新型涉及一种油污水处理机，包括机架和电动机减速机动力机构，其特征是：所述机架上方通过轴与轴承安装有滚筒筛，轴与电动机减速机动力机构的输出轴连接;滚筒筛一端设有收集并通过进水管道将油污水送入滚筒筛内的上水槽，另一端设有杂质收集口，滚筒筛的下端设有下水槽，该下水槽与浮油桶连通;浮油桶内设有刮油盘，刮油盘安装在刮油齿轮轴上，且由电动机减速机动力机构带动转动，浮油桶上开有出水口和废油收集口。本实用新型的油污水处理机可将餐厅废水中的油污、杂质和水分离，其中的废油可回收做成有机肥二次利用，杂质脱水后成为垃圾，这样排入下水道的水就是比较干净的水，从而避免了下水管道的堵塞，其具有结构简单，不易损坏，安装方便，省地省电等优点。
权利要求书

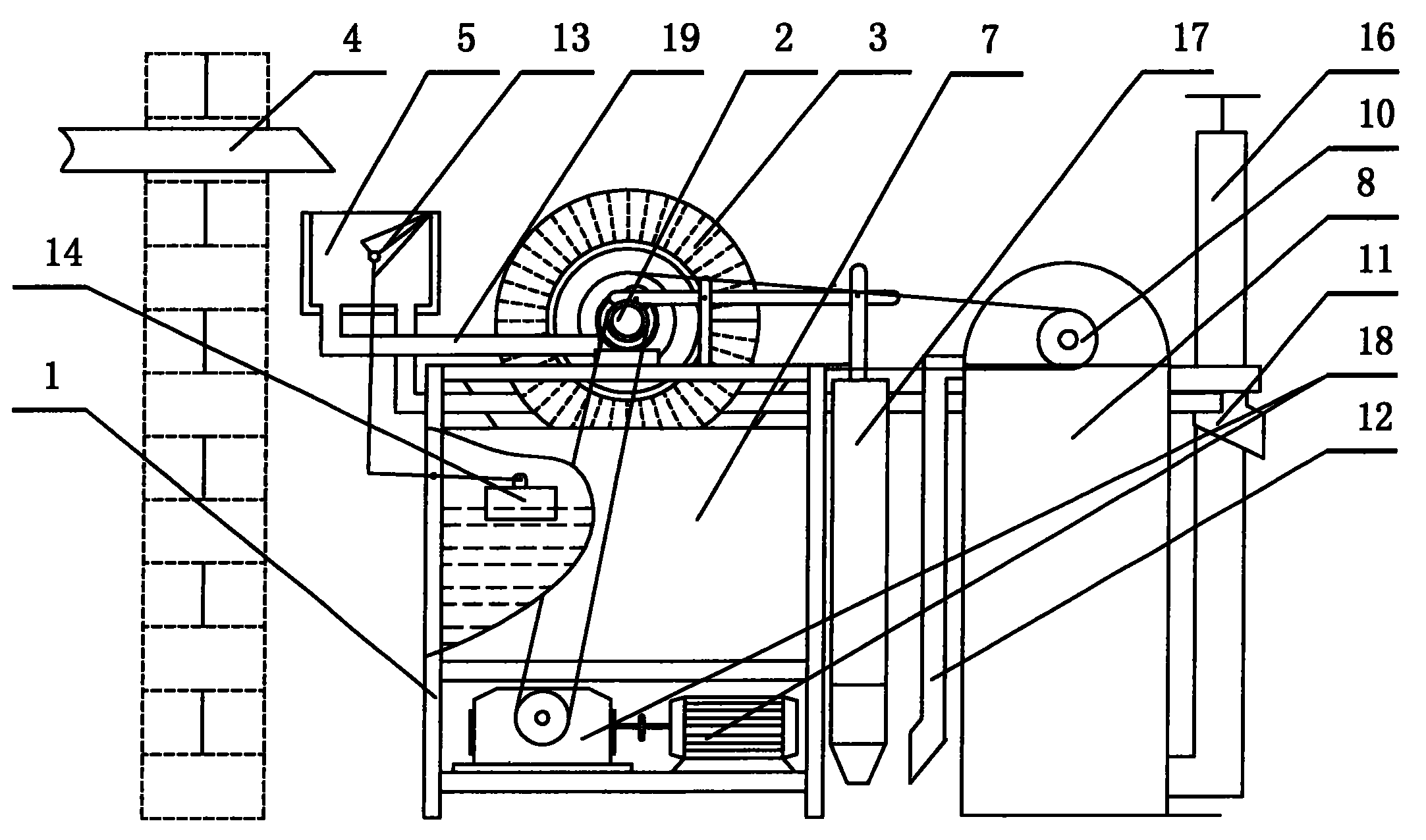

1.一种油污水处理机，包括机架(1)和电动机减速机动力机构(18)， 其特征是：所述机架(1)上方通过轴与轴承(2)安装有滚筒筛(3)，轴 与电动机减速机动力机构的输出轴连接;滚筒筛(3)一端设有收集并通 过进水管道(19)将油污水送入滚筒筛(3)内的上水槽(5)，另一端设 有杂质收集口(6)，滚筒筛(3)的下端设有下水槽(7)，该下水槽(7) 与浮油桶(8)连通;浮油桶(8)内设有刮油盘(9)，刮油盘(9)安装 在刮油齿轮轴(10)上，且由电动机减速机动力机构带动转动，浮油桶(8) 上开有出水口(11)和废油收集口(12)。
2.按照权利要求1所述的油污水处理机，其特征是：上述下水槽(7) 内设有浮子(14)，上水槽(5)内设有与浮子(14)相连接的翻板(13)， 且上水槽(5)通过备用出水管道(15)直接与出水口(11)相通。
3.按照权利要求1或2所述的油污水处理机，其特征是：上述下水 槽(7)上安装有高压泵(17)。
4.按照权利要求1所述的油污水处理机，其特征是：上述滚筒筛(3) 按照进水流向分为一次滚筒筛(3-1)和二次滚筒筛(3-2)，且一次滚 筒筛的筛孔直径小于二次滚筒筛的筛孔直径。
5.按照权利要求1所述的油污水处理机，其特征是：上述浮油桶(8) 上设有沉淀物排出手动泵(16)。
6.按照权利要求1或5所述的油污水处理机，其特征是：上述为1～ 4个，相互之间按照低出高进的原则串联。
说明书
油污水处理机
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种油污水处理机。
背景技术
目前，餐饮行业对每天产生的废水通常都是直接排放到下水道中。由 于这种废水中含有大量的动植物油和杂质，因此很容易将下水管道堵塞， 不仅影响周边居民的日常生活和出行，又污染环境，破坏市政设施，给政 府和业主造成很大的经济损失。
发明内容
本实用新型的目的在于提供一种结构简单，不易损坏，安装方便，省 地省电的油污水处理机，该油污水处理机能够将餐饮废水中的油污、杂质 和水分离，从而有效避免下水道的堵塞。
本实用新型的技术方案为：
一种油污水处理机，包括机架和电动机减速机动力机构，其特征是： 所述机架上方通过轴与轴承安装有滚筒筛，轴与电动机减速机动力机构的 输出轴连接;滚筒筛一端设有收集并通过进水管道将油污水送入滚筒筛内 的上水槽，另一端设有杂质收集口，滚筒筛的下端设有下水槽，该下水槽 与浮油桶连通;浮油桶内设有刮油盘，刮油盘安装在刮油齿轮轴上，且由 电动机减速机动力机构带动转动，浮油桶上开有出水口和废油收集口;
上述下水槽内设有浮子，上水槽内设有与浮子相连接的翻板，且上水 槽通过备用出水管道直接与出水口相通;
上述下水槽上安装有高压泵;
上述滚筒筛按照进水流向分为一次滚筒筛和二次滚筒筛，且一次滚筒 筛的筛孔直径小于二次滚筒筛的筛孔直径;
上述浮油桶上设有沉淀物排出手动泵;
上述为1～4个，相互之间按照低出高进的原则串联。
本实用新型的油污水处理机，可直接在排水管道和下水井之间做地下 安装，使用时，只要接通电源，它就会根据用水和不用水的情况自动工作， 不需要人工去开、关;同时，在下水槽和上水槽内配套设计浮子和翻板， 当遭遇停电时，翻板就会打开，不会造成水淹。
本实用新型的油污水处理机可将餐厅废水中的油污、杂质和水分离， 其中的废油可回收做成有机肥二次利用，杂质脱水后成为垃圾，这样排入 下水道的水就是比较干净的水，从而避免了下水管道的堵塞，其具有结构 简单，不易损坏，安装方便，省地省电等优点。
