申请日2007.06.05
公开(公告)日2008.05.14
IPC分类号C02F9/02; C02F1/44; C02F103/02
摘要
本实用新型提供的柜式直饮水处理装置，是将保安过滤器、高压泵、膜组件和控制箱置于柜式机架内，柜式机架后侧依次留有预处理连接管接口、清洗装置进水接口、进清洗装置的产水接口、进清洗装置的浓水接口、废水排放接口、净水出水接口，且各接口均配设有阀门，安装时可与外部管道直接对接，同时在高压泵前装设低压保护开关和高压泵后装设高压保护开关，经膜组件分离后的净水通过电导仪在线检测，电导仪装设在控制箱面板上。本实用新型采用一体式封罩结构设计，安装快捷方便，防尘效果好，且各运行参数面版显示，保护功能齐全，产水水质稳定。
权利要求书
1.一种柜式直饮水处理装置，是由柜式机架、保安过滤器、高压泵、膜组 件、控制箱构成，其特征是：保安过滤器、高压泵、膜组件和控制箱均置于柜 式机架内，柜式机架后侧依次留有预处理连接管接口、清洗装置进水接口、进 清洗装置的产水接口、进清洗装置的浓水接口、废水排放接口、净水出水接口， 预处理连接管接口与保安过滤器相连，依次接高压泵、膜组件分离后分出净水 和废水两路出水，且在净水出水接口和废水排放接口前依次加设转子流量计和 流量调节阀，并在废水转子流量计和流量调节阀之间设废水电磁阀旁通管。
2.根据权利要求1所述的柜式直饮水处理装置，其特征是：柜式机架采用 不锈钢或碳钢材料制成，其四壁和顶部封罩呈密封结构，且四壁均可拆卸打开。
3.根据权利要求1所述的柜式直饮水处理装置，其特征是：在高压泵前装 设低压保护开关和高压泵后装设高压保护开关。
4.根据权利要求1所述的柜式直饮水处理装置，其特征是：电导仪装设在 控制箱面板上。
说明书
柜式直饮水处理装置
1、技术领域
本实用新型涉及一种水处理设备，具体地说是一种柜式直饮水处理装置。
2、背景技术
目前，直饮水处理装置常采用膜分离技术进行深度处理，以去除水中有害 杂质和有害离子，最终达到可直接饮用的标准，现有技术的直饮水处理装置通 常为裸装结构，膜组件直接装设在一裸露的固定机架上，对环境卫生要求较高， 运行时日常保洁维护麻烦。
3、实用新型内容
为克服上述现有技术的不足，本实用新型提供一种结构布置合理、安装维 护方便、产水水质稳定、各运行参数面版显示的柜式直饮水处理装置。

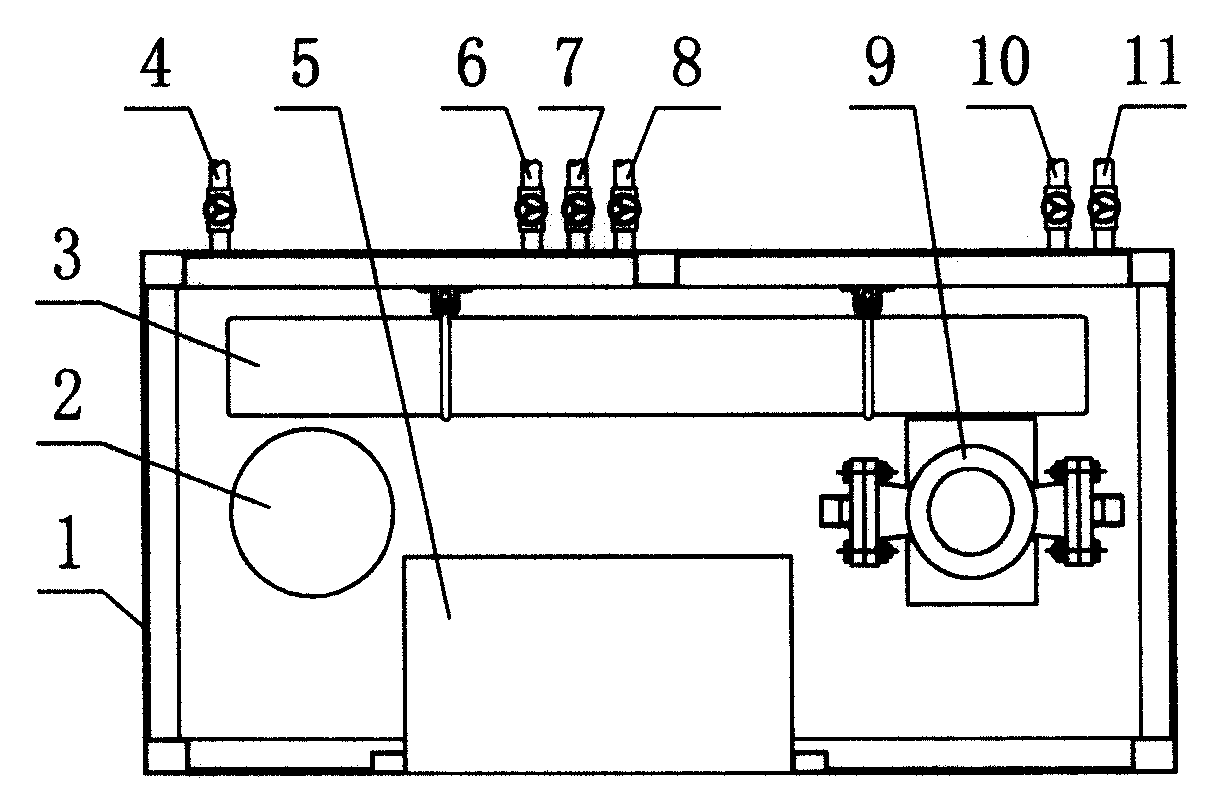

本实用新型解决其技术问题所采用的技术方案是：柜式直饮水处理装置， 是由柜式机架、保安过滤器、高压泵、膜组件、控制箱构成，其中，保安过滤 器、高压泵、膜组件和控制箱均置于柜式机架内，柜式机架采用不锈钢或碳钢 材料制成，其四壁和顶部封罩呈密封结构，且四壁均可拆卸打开，安装和维护 方便，柜式机架后侧依次留有预处理连接管接口、清洗装置进水接口、进清洗 装置的产水接口、进清洗装置的浓水接口、废水排放接口、净水出水接口，且 各接口均配设有阀门，安装时可与外部管道直接对接，安装快捷方便，预处理 连接管接口与保安过滤器相连，依次接高压泵、膜组件分离后分出净水和废水 两路出水，且在净水出水接口和废水排放接口前依次加设转子流量计和流量调 节阀，并在废水转子流量计和流量调节阀之间设废水电磁阀旁通管，为保证正 常运行和安全制水，在保安过滤器前、高压泵前、后及膜组件出水后均设有面 板远传压力表，并在高压泵前装设低压保护开关和高压泵后装设高压保护开关， 经膜组件分离后的净水通过电导仪在线检测，电导仪装设在控制箱面板上。
本实用新型的有益效果是，采用一体式封罩结构设计，预留各种连接管与 外部管道直接对接，安装快捷方便，防尘效果好，且各运行参数面版显示，保 护功能齐全，产水水质稳定。
