申请日2007.06.05
公开(公告)日2008.04.23
IPC分类号C02F9/08; C02F1/467; C02F5/00; C02F1/52
摘要
本实用新型公开了一种组合式水处理器属于水处理设备，特别是将物理和电化学等处理方法组合为一体的水处理设备。该处理器，包括待处理水进口、处理水出口、排污口、罐体，其结构是：与被处理水进口连接的尾端封闭的圆柱形除污滤网筒安装在罐体内，除污滤网筒内装有可旋转的除污挡板将除污滤网筒分为除污滤网筒前段和除污滤网筒后段，除污挡板与挡板旋转控制装置连接，除污滤网筒后段筒内安装着杀菌、软化、除藻装置，罐体尾端装有处理水出口，其下部装有排污阀门和排污口，罐体上部装有电器控制器。该处理器将除污、灭菌、除藻、软化处理功能组合到一台设备，并具有反冲洗功能，操作简便，结构紧凑，处理效率高。
权利要求书
1.一种组合式水处理器，包括被处理水进口、处理水出口、排污口、 罐体，其特征是：与被处理水进口连接的尾端封闭的圆柱形除污滤网筒 安装在罐体内，除污滤网筒内装有可旋转的除污挡板将除污滤网筒分为 除污滤网筒前段和除污滤网筒后段，除污挡板与挡板旋转控制装置连接， 除污滤网筒后段筒内安装着杀菌、软化、除藻装置，罐体尾端装有处理 水出口，其下部装有排污阀门和排污口，罐体上部装有电器控制器。
说明书
组合式水处理器
技术领域
本实用新型属于水处理设备，特别是将物理和电化学等处理方法组 合为一体的水处理设备。
背景技术
水处理设备是工农业生产、人们生活不可缺少的环保设备，现有的 水处理设备大多功能单一，完成对水的处理常常需要安装不同功能的多 台设备，既需要大量的投资有占用较大的场地。
实用新型内容
本实用新型的目的是提供一种单台设备可以对水进行除污、灭菌、 除藻、软化处理的新型组合式水处理设备的技术方案。
本实用新型的技术方案为，组合式水处理器，包括待处理水进口、 处理水出口、排污口、罐体，其特征是：与被处理水进口连接的尾端封 闭的圆柱形除污滤网筒安装在罐体内，除污滤网筒内装有可旋转的除污 挡板将除污滤网筒分为除污滤网筒前段和除污滤网筒后段，除污挡板与 挡板旋转控制装置连接，除污滤网筒后段筒内安装着杀菌、软化、除藻 装置，罐体尾端装有处理水出口，其下部装有排污阀门和排污口，罐体 上部装有电器控制器。杀菌、软化、除藻装置采用现有技术。

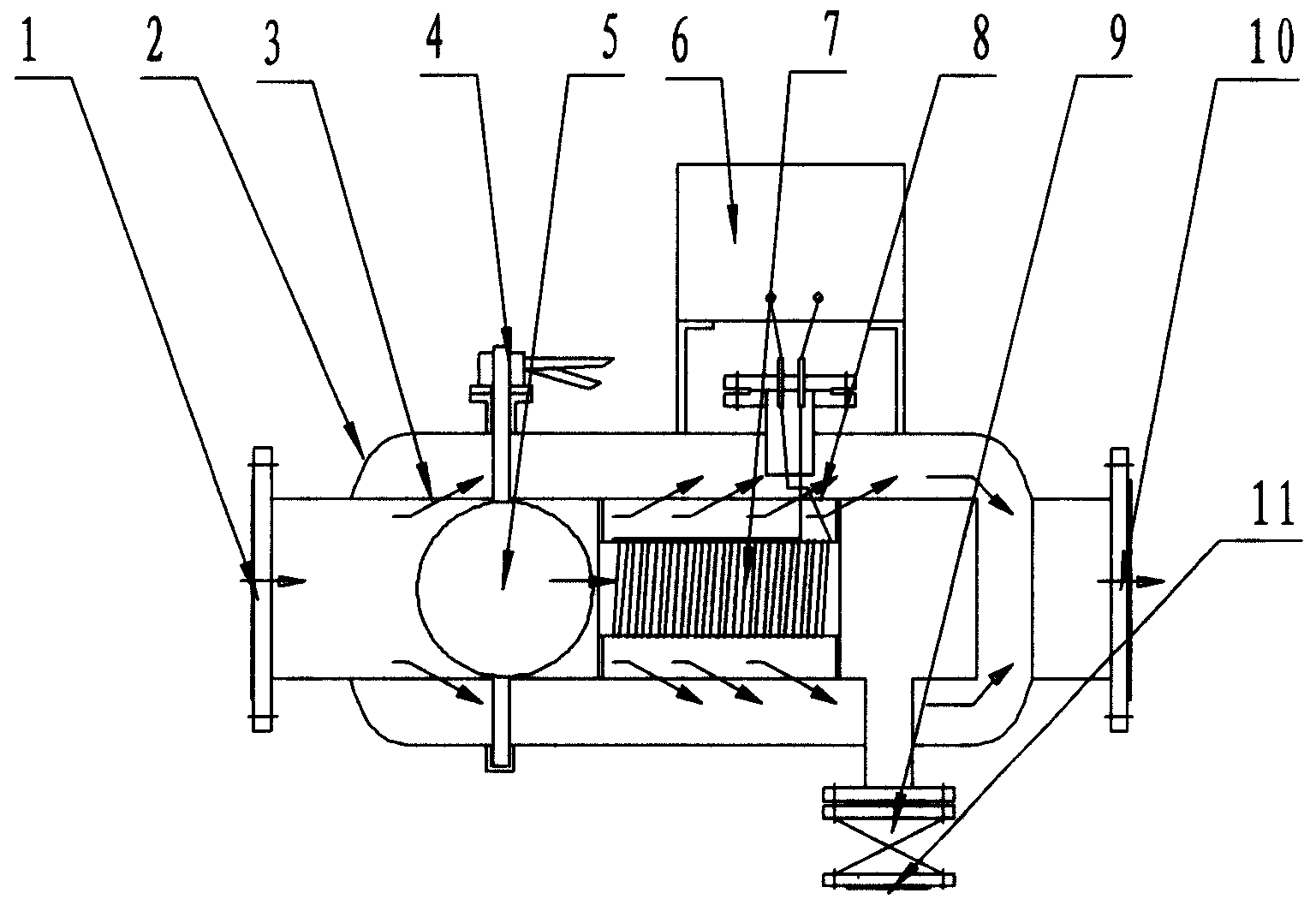

本实用新型方式是：正常运行时，如图1所示：待处理水由待处理 水入口进入罐体内部，流经设置在筒体内部的除污滤网筒的前后段和杀 菌、软化、除藻装置时被除污、杀菌、软化、除藻，最后由处理水出口 流出;在排污过程中如图2所示：启动除污挡板旋转控制装置关闭除污 挡板，同时打开排污阀，待处理水由除污滤网筒前段流到罐体和除污滤 网筒之间空隙处，再由除污滤网筒后段反冲除污滤网筒内壁将滤渣由排 污口排出。
本实用新型的有益效果是该组合式水处理器将除污、灭菌、除藻、 软化处理功能组合到一台设备，并具有反冲洗功能，操作简便，结构紧 凑，处理效率高，适合处理水量较少的用户使用。
