申请日2007.06.05
公开(公告)日2008.05.14
IPC分类号C02F9/04; C02F1/28; C02F1/44; C02F1/32; C02F1/78; C02F103/02
摘要
本实用新型提供的无负压直饮水处理设备，是由无负压一体化给水装置、预处理装置、膜处理装置、后处理设施、净水供水泵和控制柜组成，其特征是：无负压一体化给水装置进口直接串接到原水供水管网，并与装有止回阀的旁通管道并联，其出口与预处理装置进口对接后，依次接保安过滤器、高压泵，并进入膜组件高压泵前、后分别装有低压保护开关和高压保护开关。本实用新型采用无负压一体化给水装置直接串接到原水供水管网上，取消原水箱和原水泵，能充分利用原水进口压力，运行节能，占地小，安装快捷方便，且保护功能齐全，出水水质稳定，广泛适用于有压原水的直饮水处理领域。
权利要求书
1.一种无负压直饮水处理设备，是由无负压一体化给水装置、预处理装置、 膜处理装置、后处理设施、净水供水泵和控制柜组成，其特征是：无负压一体 化给水装置进口直接串接到原水供水管网，并与装有止回阀的旁通管道并联， 其出口与预处理装置进口对接后，依次接保安过滤器、高压泵，并进入膜组件 高压泵前、后分别装有低压保护开关和高压保护开关。
说明书
无负压直饮水处理设备
1、技术领域
本实用新型涉及一种水处理设备，具体地说是一种无负压直饮水处理设备。
2、背景技术
直饮水处理设备的推广和应用，是我国国民经济发展到一定水平的产物， 直饮水处理的最终结果是去除原水水质中的有害杂质和有害离子，达到饮用水 的可直接饮用的标准，而现有技术的直饮水处理设备是在预处理前设置原水箱 和原水泵，不但占地面积大、投资高，而且不能利用原水进口压力，运行耗能。
3、实用新型内容
为克服上述现有技术的不足，本实用新型提供一种无需设置原水箱和原水 泵，且运行节能、占地少、安装维护方便的无负压直饮水处理设备。

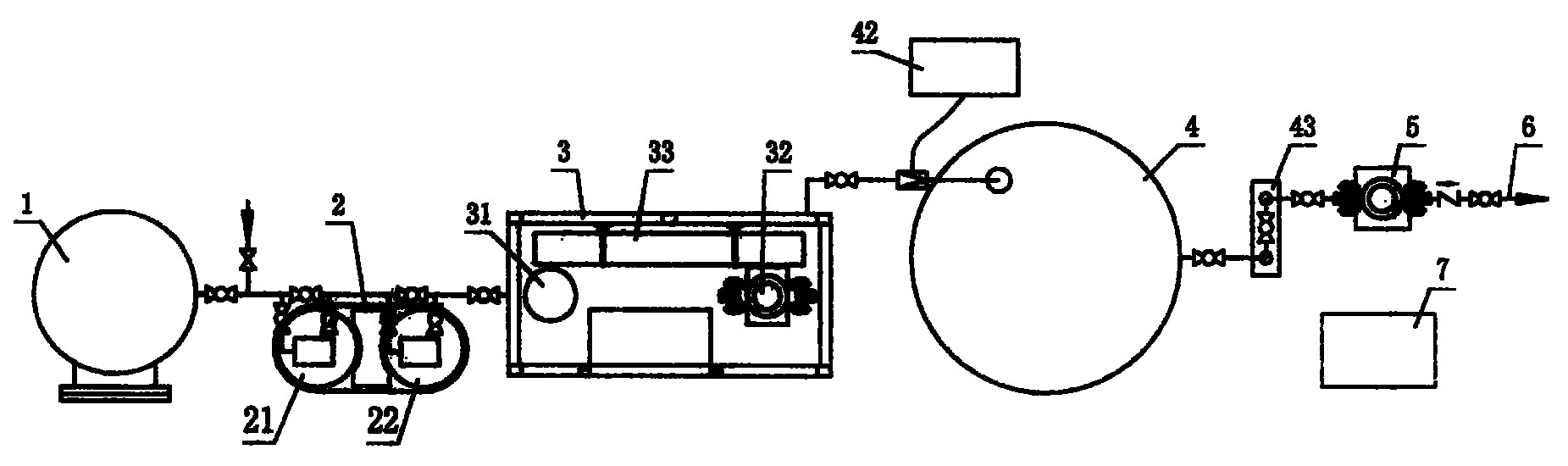

本实用新型解决其技术问题所采用的技术方案是：无负压直饮水处理设备， 是由无负压一体化给水装置、预处理装置、膜处理装置、后处理设施、净水供 水泵和控制柜组成，无负压一体化给水装置进口直接串接到原水供水管网，实 现一体化无负压变频恒压控制，取消原水箱和原水泵，对原水进口压力和出口 压力的差进行补压，可充分利用原水管网压力，运行节能，当进口压力达到出 口设定压力时，原水经绕过无负压一体化给水装置的旁通管直接供水，并在旁 通管上装设有止回阀，无负压一体化给水装置自动停机，无负压一体化给水装 置出口与预处理装置进口对接，预处理装置由多介质过滤器和活性炭过滤器组 成，经预处理的出水进入膜处理装置，其进水依次接保安过滤器、高压泵后进 入膜组件处理后分出净水和浓水两路出水，且分别依次经转子流量计和流量调 节阀，高压泵前、后分别装有低压保护开关和高压保护开关，以保护膜处理装 置，净水由电导仪在线检测后进入后处理中的净水箱储备，为保证水质，在净 水箱进水前装有臭氧消毒装置，净水箱出水经紫外线杀菌装置后由净水供水泵 通过供水管网输送到各用户。
本实用新型的有益效果是，采用无负压一体化给水装置直接串接到原水供 水管网上，取消原水箱和原水泵，对原水管网不产生负压影响，可充分利用其 进口管网压力，运行节能，占地小，安装快捷方便，且保护功能齐全，出水水 质稳定。
