申请日2007.06.05
公开(公告)日2008.05.14
IPC分类号C02F9/04; C02F1/28; C02F1/32; C02F1/78; C02F1/50; C02F1/44; C02F103/02
摘要
本实用新型提供的车载移动式直饮水处理设备，是将无负压增压装置、KDF过滤器、活性炭过滤器、软水器、保安过滤器、高压泵、膜组件、臭氧消毒装置、净水箱、净水低泵、净水高泵、紫外线杀菌器、药箱、清洗泵和控制柜置于封闭的厢式载动车内，在厢式载动车外侧留有与外部管道对接的进水接口、净水出水接口和回水接口，进水接口与无负压增压装置直接串接，且在进水接口绕过无负压增压装置设有装设止回阀的旁通管，并在净水箱出口设有设有净水低泵和净水高泵加压。本实用新型采用密闭厢式载动车设置，空间位置移动灵活，预留接口与外部管道对接方便，且净水出水压力可调，适用范围广，可广泛适用于空间位置经常移动或直饮水事故应急处理的场合。
权利要求书
1.一种车载移动式直饮水处理设备，是将无负压增压装置、KDF过滤器、 活性炭过滤器、软水器、保安过滤器、高压泵、膜组件、臭氧消毒装置、净水 箱、净水低泵、净水高泵、紫外线杀菌器、药箱、清洗泵和控制柜置于封闭的 厢式载动车内，其特征是：在厢式载动车外侧留有与外部管道对接的进水接口、 净水出水接口和回水接口，进水接口与无负压增压装置直接串接，且在进水接 口绕过无负压增压装置设有装设止回阀的旁通管。
2.根据权利要求1所述的车载移动式直饮水处理设备，其特征是：净水箱 出口接净水泵，净水泵分设有净水低泵和净水高泵，其中，净水低泵的出口压 力调节范围为0.1～0.4MPa，净水高泵的出口压力调节范围为0.4～0.8MPa。
3.根据权利要求1所述的车载移动式直饮水处理设备，其特征是：控制柜 配置有人机界面触摸屏，触摸屏装设在厢式载动车外侧可直接操作。
4.根据权利要求1所述的车载移动式直饮水处理设备，其特征是：在厢式 载动车内装设有清洗泵和药箱，药箱由两个腔室构成，其中一个腔室为再生盐 箱，另一个为清洗药箱。
说明书
车载移动式直饮水处理设备
1、技术领域
本实用新型涉及一种水处理装置，具体地说是一种车载移动式直饮水处理 设备。
2、背景技术
现有技术的直饮水处理设备的安装位置大多数是相对固定和分散，且经深 度处理后的直饮水也有相对固定的用途和排放点，灵活性较差，不便于空间位 置移动，同时，现有技术的直饮水处理设备均需在预处理前设置有原水箱和原 水泵，投资高、占地大，且不能利用原水管网进口压力，运行能耗高，另外， 遇到事故应急处理场合或用水场合的空间位置需变化时，现有技术的直饮水处 理设备不能满足直饮水的正常用水要求。
3、实用新型内容
为克服上述现有技术的不足，本实用新型提供一种布局合理、结构紧凑、 空间位置移动灵活、运行节能的车载移动式直饮水处理设备。

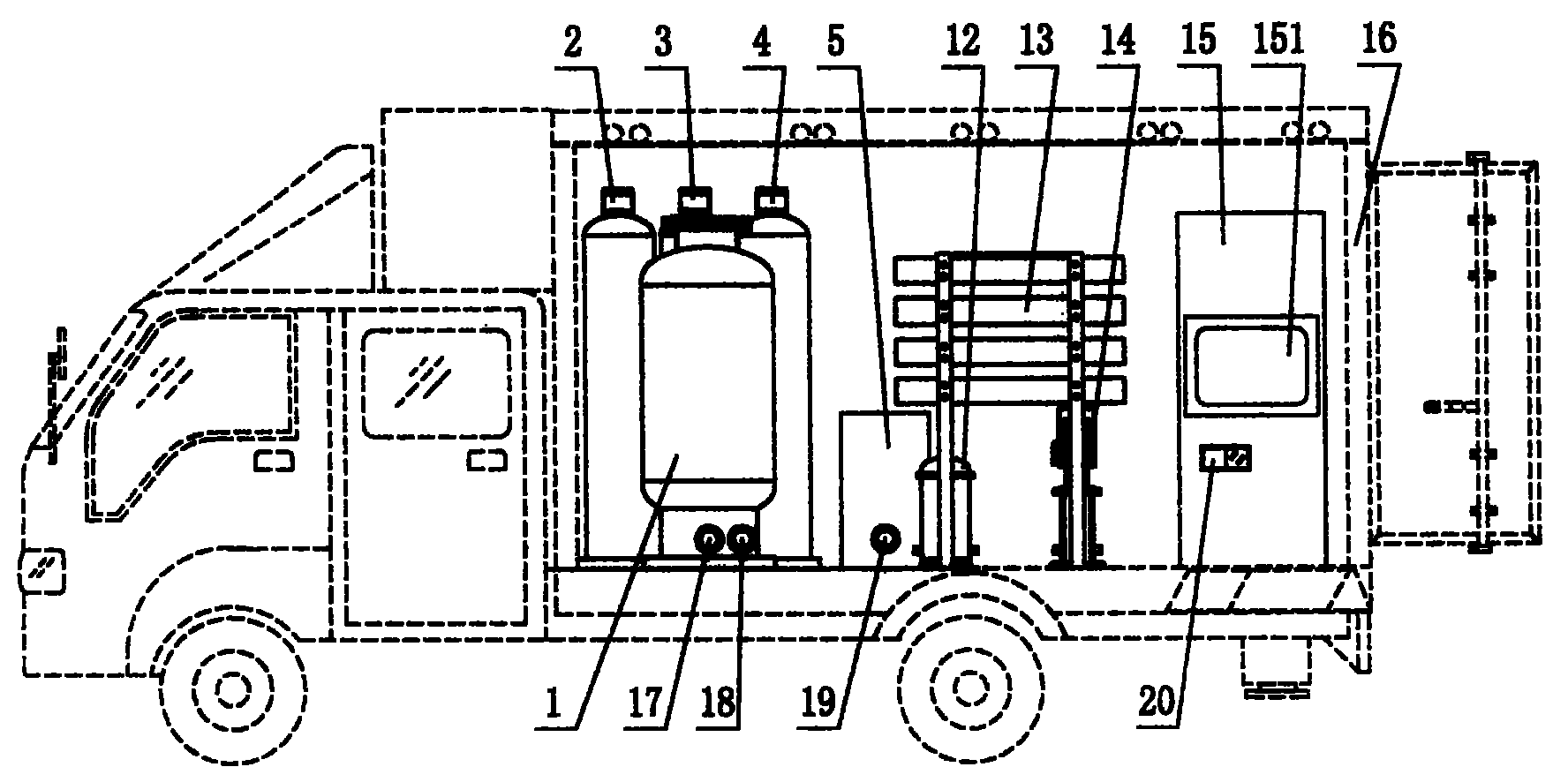

本实用新型解决其技术问题所采用的技术方案是：车载移动式直饮水处理 设备，是将无负压增压装置、KDF过滤器、活性炭过滤器、软水器、保安过滤器、 高压泵、膜组件、臭氧消毒装置、净水箱、净水低泵、净水高泵、紫外线杀菌 器、药箱、清洗泵和控制柜置于封闭的厢式载动车内，且在厢式载动车外侧留 有能方便与外部管道对接的进水接口、净水出水接口和回水接口，进水接口与 无负压增压装置直接串接，且在进水接口绕过无负压增压装置设有装设止回阀 的旁通管，无负压增压装置采用无负压变频恒压控制，对串接处的外部管网不 产生负压，且可充分利用外部管网压力，运行节能，当外部管网压力能达到无 负压增压装置出口设定压力时，无负压增压装置自动停机，由旁通管直接供水， 无负压增压装置出口依次接KDF过滤器、活性炭过滤器、软水器、保安过滤器、 高压泵和膜组件，高压泵前、后分别设有低压保护开关和高压保护开关，经膜 组件分离出的净水通过安装在控制柜面板上的电导仪在线检测，同时，在膜组 件与净水箱之间装设有臭氧消毒装置，这样，净水在进入净水箱之前通过臭氧 消毒装置消毒后，再在净水箱内储存，净水箱出口接净水泵，净水泵分设有净 水低泵和净水高泵，其中，净水低泵的出口压力调节范围为0.1～0.4MPa，净水 高泵的出口压力调节范围为0.4～0.8MPa，调节时可通过控制柜设定不同的净水 出口压力，因此，调节灵活，使用方便，且适用范围广，控制柜配置有人机界 面触摸屏，触摸屏装设在厢式载动车外侧可直接操作，在净水泵和净水出水接 口间装设有紫外线杀菌器，净水经净水泵加压后由紫外线杀菌器消毒，再通过 净水出水接口与外部管道相连，以确保净水出水水质的新鲜卫生，厢式载动车 外侧的回水接口与净水箱相连，供水时，净水经净水出水接口通过外部供水管 网输送到各用水点，其剩余净水通过外部循环管道经回水接口进入净水箱，经 再次消毒处理后循环利用。为防止膜组件被污染，在厢式载动车内装设有清洗 泵和药箱，以完成对膜组件的定期清洗，药箱由两个腔室构成，其中一个腔室 为再生盐箱，用于软水器再生用，另一个为清洗药箱，用于膜组件的定期清洗。
本实用新型的有益效果是，采用密闭厢式载动车设置，并在厢式载动车外 侧预留有各种接口，方便外部管道对接安装，且净水出水压力可调，适用范围 广，空间位置移动灵活。
