申请日2009.08.03
公开(公告)日2010.01.13
IPC分类号C01F11/22
摘要
本发明涉及一种从含氟废水中制取氟化钙的方法。本发明包括以下步骤：先将含氟废水中氟离子的质量百分比控制在1%以上;然后与氯化钙溶液混合，二者混合的质量百分比为1∶1-2∶1，并进行搅拌，控制pH值为2-3，搅拌速率为15-30r/min，搅拌温度为5-50℃;停止搅拌后20-30min，收集氟化钙结晶物进行干燥。本发明的从含氟废水中制取氟化钙的方法，提高了氟的利用率，同时降低了氟对环境的污染。
权利要求书
1、一种从含氟废水中制取氟化钙的方法，其特征在于包括以下 步骤：
(1)先将含氟废水中氟离子的质量百分比控制在1%以上;
(2)然后与氯化钙溶液混合，二者混合的质量百分比为1∶1-2∶1， 并进行搅拌，控制pH值为2-3，搅拌速率为15-30r/min，搅拌温度为5-50 ℃;
(3)停止搅拌后20-30min，收集氟化钙结晶物进行干燥。
2、如权利要求1所述的从含氟废水中制取氟化钙的方法，其特 征在于，所述步骤(2)中氯化钙溶液的质量百分比为15%-25%。
3、如权利要求2所述的从含氟废水中制取氟化钙的方法，其特 征在于，所述步骤(2)中氯化钙溶液的质量百分比为20%。
4、如权利要求1-3任意一项所述的从含氟废水中制取氟化钙的 方法，其特征在于，所述步骤(2)中的搅拌速率为20r/min，搅拌温 度为25℃。
5、如权利要求5所述的从含氟废水中制取氟化钙的方法，其特 征在于，所述步骤(2)中含氟废水与氯化钙溶液混合的质量百分比 为2∶1。
6、如权利要求1所述的从含氟废水中制取氟化钙的方法，其特 征在于，所述步骤(1)中氟离子的质量百分比为1%-10%。
7、一种用于制备权利要求1-6任意一项所述氟化钙的装置，其 特征在于，其包括结晶釜、干燥转炉和存储罐，所述结晶釜设有两个 进料口，分别用于通入氯化钙溶液和含氟废水，所述结晶釜设有两个 出料口，分别位于所述结晶釜的上部和底部，其底部的出料口与干燥 转炉相连接所述结晶釜上部的出料口与存储罐相连接。
8、如权利要求7所述的装置，其特征在于，所述结晶釜上部的 出料口设于所述结晶釜的中上部。
说明书
一种从含氟废水中制取氟化钙的方法
技术领域
本发明涉及一种氟化钙的生产方法，具体涉及一种从含氟废水中 制取氟化钙的方法。
背景技术
氟化钙是一种白色味苦的盐，可以用作制冷剂、防冻液、化工原 料，在工业上具有广泛的用途。传统的氟化钙的工业生产方法基本上 都是利用碱厂废液，强制蒸发除盐，升降膜蒸发浓缩，使氟化钙含量 到达60%-70%后冷却得到成品，此外还有盐酸石灰法，氯化钾废液 回收法等。氟化钙在化学工业上主要用于制造氢氟酸，钢铁工业中作 助溶剂，还可以作陶瓷釉的组分等。利用氟化钙作为原料可以生产出 高浓度的氟，氟是当今新材料领域的重要元素，在高性能材料行列中 占据突出重要位置并拥有广阔市场。
现有技术中提到一种二水氯化钙中副产氟化钙的方法，利用氟化 氢-粘土盐卤法生产冰晶石产生的废酸、石灰及石灰石为原料，根据 副产品冰母液的特性，生产出氯化钙，并副产氟化钙、冰晶石、氯化 钠。现有技术中生产的氟化钙纯度低，生产效率不高，氟的回收利用 率低，同时，氟的生产与应用过程中产生了大量含氟废水和低浓度有 水氢氟酸，目前只是简单处理后排放，不仅环境受污染，也造成氟资 源的严重浪费。
发明内容
本发明的目的在于克服现有技术中的缺陷，设计一种从含氟废水 中生产氟化钙的方法，提高氟的利用率，同时降低了氟对环境的污染。
为实现上述目的，本发明的技术方案是采用一种从含氟废水中制 取氟化钙的方法，包括以下步骤：
(1)先将含氟废水中氟离子的质量百分比控制在1%以上;
(2)然后与氯化钙溶液混合，二者混合的质量比为1∶1-2∶1，并 进行搅拌，控制pH值为2-3，搅拌速率为15-30r/min，搅拌温度5-50℃;
(3)停止搅拌后20-30min，收集氟化钙结晶物进行干燥。
其中，步骤(2)中氯化钙溶液的质量百分比为15%-25%。
优选地，步骤(2)中通入的氯化钙溶液的质量百分比为20%。
优选地，步骤(2)中的搅拌速率为20r/min，搅拌温度为25℃。
优选地，步骤(2)中含氟废水与氯化钙溶液混合的质量百分比 为2∶1。
优选地，步骤(1)中氟离子的质量百分比为1%-10%。

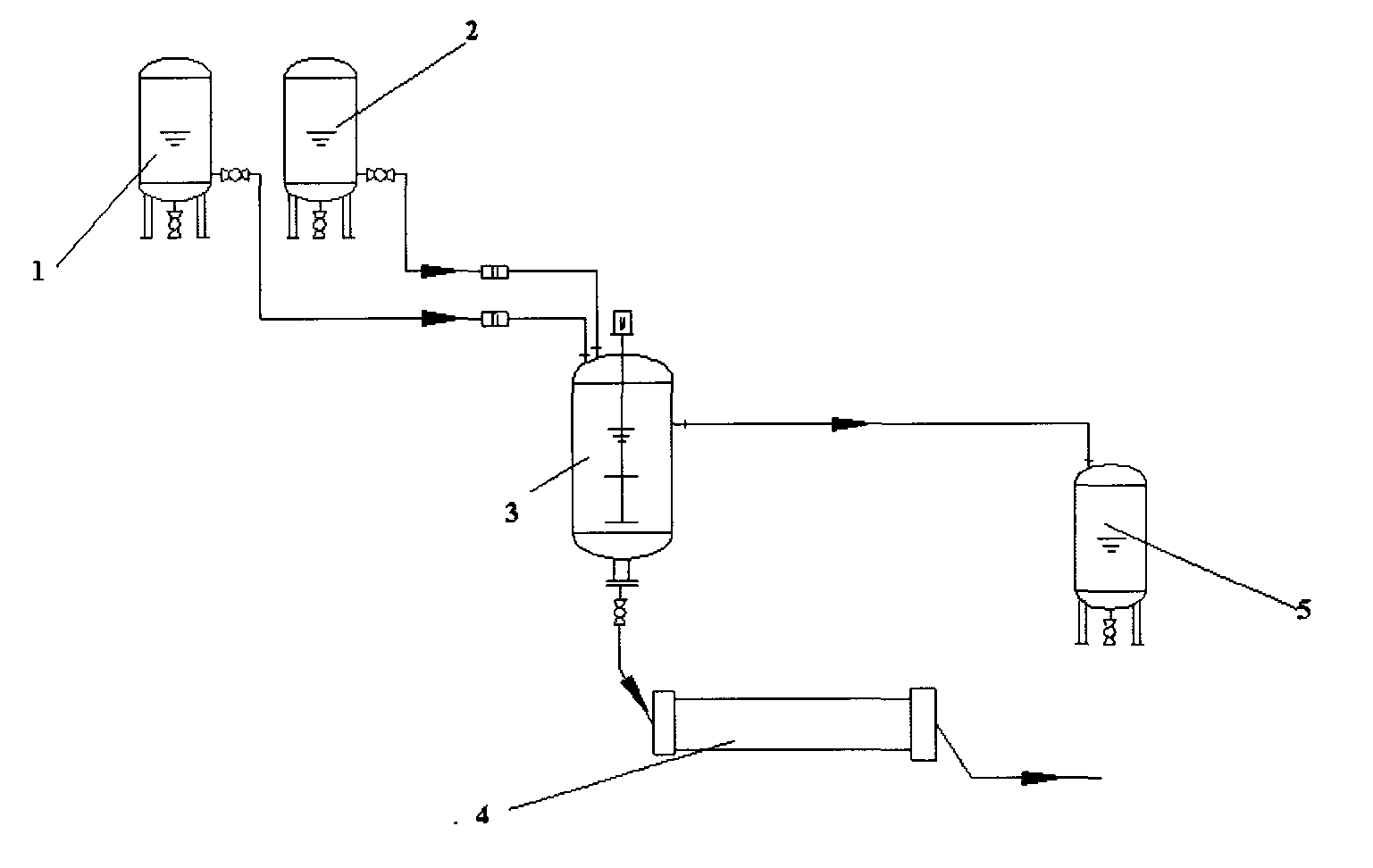

用于制备本发明氟化钙的装置，包括结晶釜、干燥转炉和存储罐， 结晶釜设有两个进料口，分别用于通入氯化钙溶液和含氟废水，结晶 釜设有两个出料口，分别位于所述结晶釜的上部和底部，其底部的出 料口与干燥转炉相连接所述结晶釜上部的出料口与存储罐相连接。
其中，结晶釜上部的出料口设于所述结晶釜的中上部。
本发明的优点和有益效果在于：本发明从含氟废水中提纯氟化 钙，提高了氟的利用率，节约了资源，保护了环境，回收效率可达 90%以上，纯度高于90%，水含量低。
