申请日2011.12.30
公开(公告)日2012.08.15
IPC分类号F04D29/42
摘要
本实用新型公开了一种自吸污水泵的泵体，该泵体内设有涡室、储液室、气液分离室和回流孔，泵体相对气液分离室的上端设置有排气口，所述回流孔的进口处位于涡室底部位置。本实用新型的优点是自吸性能好，自吸时间短和通过能力强。
权利要求书
1.一种自吸污水泵的泵体，该泵体内设有涡室、储液室、气液分离室和回流孔，泵体相对气液分离室的上端设置有排气口，其特征在于：所述回流孔的进口处位于涡室底部位置。
2.根据权利要求1所述的一种自吸污水泵的泵体，其特征在于：所述回流孔的直径为不小于100mm。
3.据权利要求1或2所述的一种自吸污水泵的泵体，其特征在于：回流孔的形状为螺旋形圆孔。
说明书
一种自吸污水泵的泵体
技术领域
本实用新型设计一种自吸污水泵，特别是指一种自吸污水泵的泵体。
背景技术
现有技术中的自吸污水泵在泵内存有一定量的水，泵起动后由于叶轮的旋转作用，吸入管路中的空气和水，并将其充分的混合，排到气液分离室。气液分离室上部的气体逸出，下部的水通过泵体上的回流孔返回叶轮，重新和吸入管路的剩余气体混合，直到把泵及进水管路内的气体全部排尽，使泵内形成一定的真空度，完成自吸，并正常抽水。但是，这种泵结构中的回流孔孔径尺寸小且设计不太合理，存在容易堵塞和自吸时间长的缺陷。
发明内容
本实用新型的目的是为了克服现有技术存在的自吸时间长的缺点，而提供一种泵体设计合理的一种自吸污水泵的泵体。
为实现上述目的，本实用新型的技术方案是该泵体内设有涡室、储液室、气液分离室和回流孔，泵体相对气液分离室的上端设置有排气口，所述回流孔的进口处位于涡室底部位置。通过本设置，将回流孔的进口处位于涡室底部，可以是的回流孔中液体最快地流入到涡室中，具有气液分离效果好，自吸时间短的优点。
进一步设置是所述回流孔的直径为不小于100mm。通过本设置，回流孔通过能力强，能通过颗粒最大直径75mm，较好的解决了堵塞问题，便于排出大颗粒悬浮物液体介质。
进一步设置是回流孔的形状为螺旋形圆孔。
本实用新型的有益效果是：
本实用新型自吸性能好，回流孔的面积大，经回流孔流向涡室的液体多，气液分离效果好，自吸时间短;通过能力强，能通过颗粒最大直径75mm，较好的解决了堵塞问题，便于排出大颗粒悬浮物液体介质。

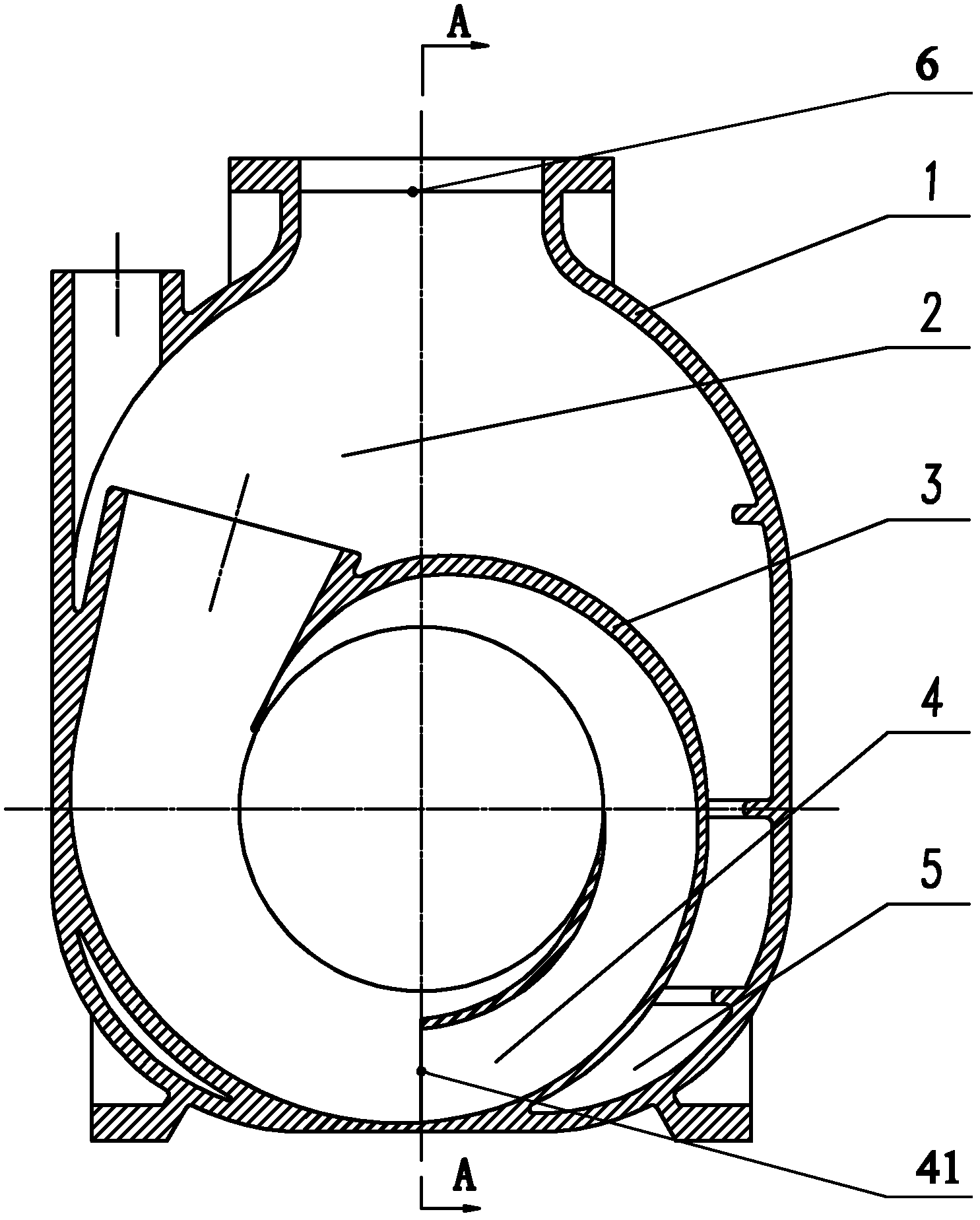

下面结合说明书附图和具体实施方式对本实用新型做进一步介绍。
