申请日2012.02.20
公开(公告)日2012.10.17
IPC分类号C02F1/32; C02F1/72
摘要

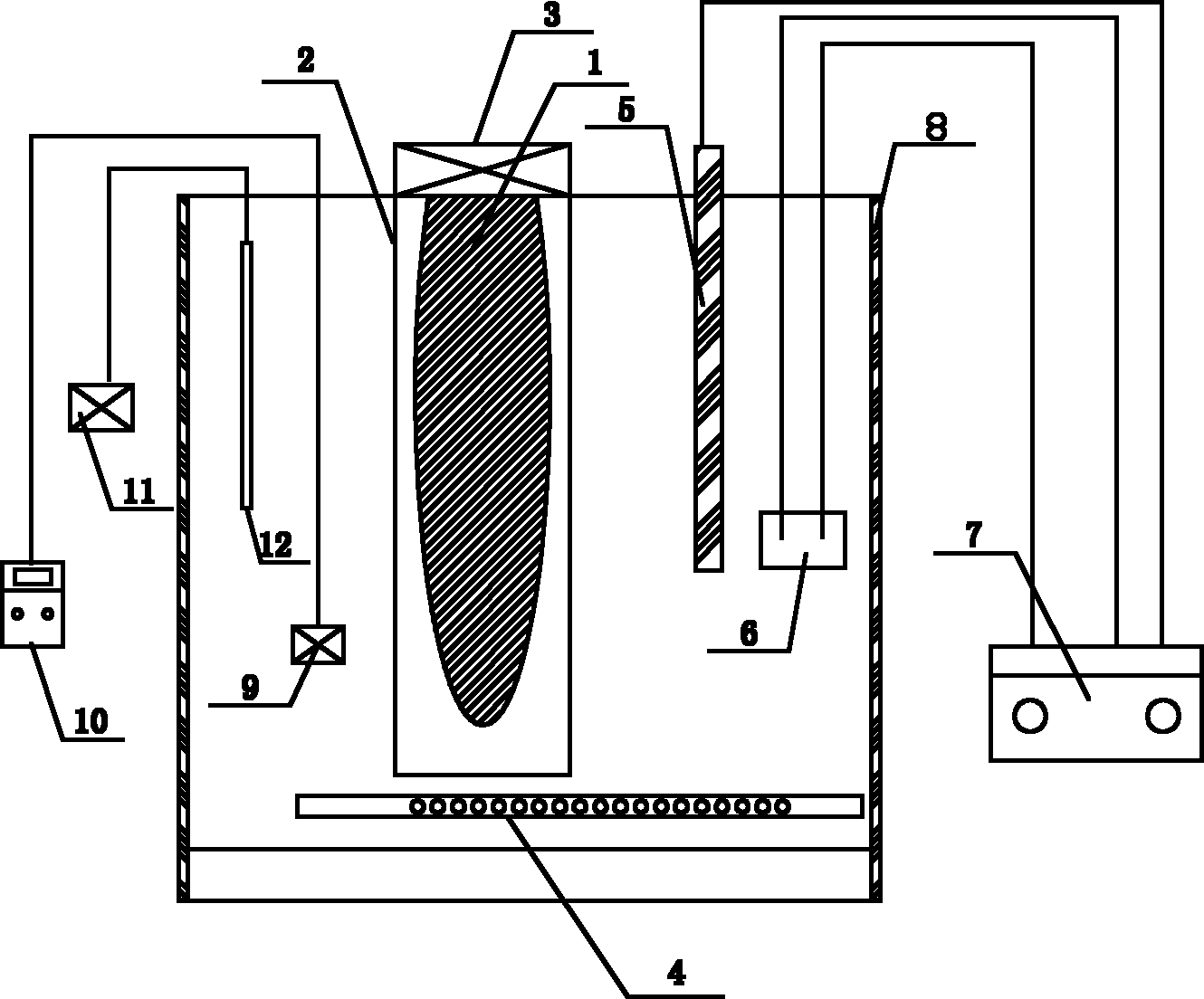

一种去除油墨废水中有机污染物的紫外光高级氧化装置，涉及水和废水净化的装置，特别涉及采用紫外光辅助芬顿反应作用的废水净化的装置。该装置包括反应室(8)、自动加药系统、曝气装置(4)，曝气装置(4)设置在反应室(8)内腔的底部，自动加药系统包括自动加药泵(11)、加药管(12)，加药管(12)设置在反应室(8)内腔中，加药管(12)与自动加药泵(11)的输出端连接;在反应室(8)内腔中设置一紫外光源系统，紫外光源系统包括紫外灯管(1)。本实用新型可以对环境中难降解的多种废水无选择性处理，并且快速高效、处理效果明显、无二次污染、维护简单方便。
权利要求书
1.一种去除油墨废水中有机污染物的紫外光高级氧化装置，包括反应室(8)、自动加药系统、曝气装置(4)，曝气装置(4)设置在反应室(8)内腔的底部，自动加药系统包括自动加药泵(11)、加药管(12)，加药管(12)设置在反应室(8)内腔中，加药管(12)与自动加药泵(11)的输出端连接;其特征在于：在反应室(8)内腔中设置一紫外光源系统，紫外光源系统包括紫外灯管(1)。
2.根据权利要求1所述去除油墨废水中有机污染物的紫外光高级氧化装置，其特征在于：所述紫外光源系统还包括石英套管(2)、稳压电源(3)，紫外灯管(1)放置在石英套管(2)内，稳压电源(3)与紫外灯管(1)电连接。
3.根据权利要求1所述去除油墨废水中有机污染物的紫外光高级氧化装置，其特征在于：还设有紫外在线监测系统，紫外在线监测系统包括紫外光探头(9)、紫外辐照计(10)，紫外光探头(9)设置在反应室(8)内腔中，紫外辐照计(10)通过导线与紫外光探头(9)连接。
4.根据权利要求1所述去除油墨废水中有机污染物的紫外光高级氧化装置，其特征在于：还设有温控设备，温控设备包括接触温度计(5)、加热器(6)、温控继电器(7)，接触温度计(5)和加热器(6)设置在反应室(8)内腔中，接触温度计(5)和加热器(6)分别通过导线与温控继电器(7)连接。
5.根据权利要求1所述去除油墨废水中有机污染物的紫外光高级氧化装置，其特征在于：所述紫外灯管(1)为低压高强紫外灯管，辐射主要波段在254nm。
6.根据权利要求2所述去除油墨废水中有机污染物的紫外光高级氧化装置，其特征在于：所述紫外灯管(1)为4根，分别放置在石英套管(2)内，等距离垂直置于反应室(8)的水面下。
7.根据权利要求1所述去除油墨废水中有机污染物的紫外光高级氧化 装置，其特征在于：所述反应室(8)采用PVC外壁。
8.根据权利要求4所述去除油墨废水中有机污染物的紫外光高级氧化装置，其特征在于：所述温控继电器(7)设定控制温度在50℃～75℃之间。
说明书
去除油墨废水中有机污染物的紫外光高级氧化装置
技术领域
本实用新型涉及水和废水净化的装置，特别涉及采用紫外光辅助芬顿反应 作用的废水净化的装置。
背景技术
近年来，水性油墨的应用领域不断扩大，已经在柔性版印刷领域取得了大 量的应用。其中，水性油墨在牛奶和饮料复合纸包装的成功应用，表现出了强 大的竞争力和应用前景。在水性油墨印刷生产和应用过程中，由于设备的清洗， 会产生一定数量的废水。水性油墨颜料的种类繁多造成其废水的成分相当复 杂，具有高COD、高色度、难生物降解的特点，一旦排入到水体里，对水环 境的危害极大。
发明内容
本实用新型的目的在于提供一种去除水中有机污染物从而达到净化水和 废水的去除油墨废水中有机污染物的紫外光高级氧化装置。
本实用新型为达到上述目的所采用的一个技术方案是：一种去除油墨废水 中有机污染物的紫外光高级氧化装置，包括反应室、自动加药系统、曝气装置， 曝气装置设置在反应室内腔的底部，自动加药系统包括自动加药泵、加药管， 加药管设置在反应室内腔中，加药管与自动加药泵的输出端连接;在反应室内 腔中设置一紫外光源系统，紫外光源系统包括紫外灯管。
本实用新型对有机污染物没有选择性，对各类有毒有害废水均有非常好的 处理效果，出水可进入生化设备深度处理，或直接排放市政管网。采用独特的 一体式结构，体积小，操作简单，运行可靠，可以完全实现无人化运行，并且 出水COD稳定达标排放。
