申请日2012.02.17
公开(公告)日2012.09.19
IPC分类号C02F1/44; C02F9/02
摘要
本实用新型公开了一种无废水排放的家用纯水机，进水三通的第三端口与进水球阀相连接，该进水球阀的另一端通过管路与过滤装置相连接，过滤装置的出口端依次连接低压开关、装有颗粒活性炭的过滤装置、进水电磁阀、高压泵、反渗透装置，反渗透装置的纯水端连接逆止阀，该逆止阀的另一端连接纯水压力控制开关,后置活性炭滤芯的出水端通过管路连接双水质出水龙头的纯水入口端;反渗透装置的废水出口连接废水比例器，该废水比例器的出水端连接储水桶压力控制开关，储水桶压力控制开关的另一端连接三通快捷接头，该接头的一个出水端连接储水桶球阀，三通快捷接头的另一个出水端通过管路连接双水质出水龙头的废水入口端。本实用新型是能实现无废水排放。
权利要求书

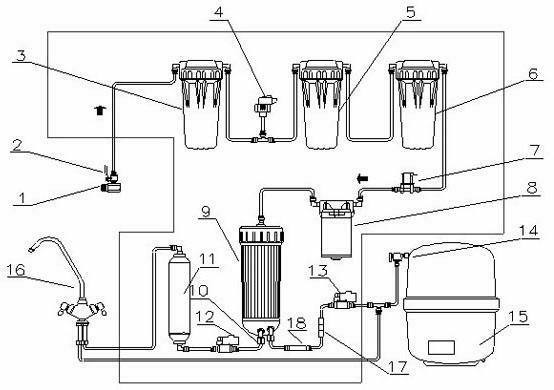

1.一种无废水排放的家用纯水机，其特征在于，包括进水三通[1]、进水球阀[2]、装有5umPPF的过滤装置[3]、低压开关[4]、装有颗粒活性炭的过滤装置[5]、装有1umPPF的过滤装置[6]、进水电磁阀[7]、高压泵[8]、反渗透装置[9]、逆止阀[10]、后置活性炭滤芯[11]、纯水压力控制开关[12]、储水桶压力控制开关[13]、储水桶球阀[14]、储水桶[15]、双水质出水龙头[16]、废水比例器[17]、单向阀[18];
所述进水三通[1]接入自来水管道，该进水三通[1]的第三端口与进水球阀[2]相连接，该进水球阀[2]的另一端通过管路与装有5umPPF的过滤装置[3]相连接，5umPPF的过滤装置[3]的出口端依次连接低压开关[4]、装有颗粒活性炭的过滤装置[5]、装有1umPPF的过滤装置[6]、进水电磁阀[7]、高压泵[8]、反渗透装置[9]，反渗透装置[9]的纯水端连接逆止阀[10]，该逆止阀[10]的另一端连接纯水压力控制开关[12]，纯水压力控制开关[12]的另一端连接后置活性炭滤芯[11]，后置活性炭滤芯[11]的出水端通过管路连接双水质出水龙头[16]的纯水入口端;反渗透装置[9]的废水出口连接单向阀[18]，该单向阀[18]的出水端连接废水比例器[17]，该废水比例器[17]的出水端连接储水桶压力控制开关[13]，储水桶压力控制开关[13]的另一端连接三通快捷接头，该接头的一个出水端连接储水桶球阀[14]，储水桶球阀[14]的另一端连接储水桶[15]，三通快捷接头的另一个出水端通过管路连接双水质出水龙头[16]的废水入口端。
2.根据权利要求1所述的一种无废水排放的家用纯水机，其特征在于，反渗透装置[9]中的反渗透膜为400G流量膜。
3.根据权利要求1所述的一种无废水排放的家用纯水机，其特征在于，高压泵[8]为400G隔膜泵。
4.根据权利要求1所述的一种无废水排放的家用纯水机，其特征在于，双水质出水龙头[16]为鹅颈双水质出水龙头[16]。
说明书
一种无废水排放的家用纯水机
技术领域
本实用新型属于水处理技术领域，特别是一种无废水排放的家用纯水机。
背景技术
家用纯水机是人们日常生活中常用的终端净水设备，该设备能将自来水净化到直饮的要求，但是现有的家用纯水机在制纯水的同时也有数倍于纯水量的废水排放，一般纯水与废水的比例为1:2——1:4，废水直接排放，浪费水资源，这种废水达不到饮用的要求，但是可作为一般清洗之用，现有的设备直接将这种水排放到下水道中，造成了很大的浪费。
为了解决上述浪费的现象，现有技术中出现了一种纯水机，该种纯水机将废水管道直接接入纯水机的入口处，进行循环净化，该种纯水机虽然避免了水的浪费，但是由于浓度叠加会造成反渗透装置入口水质(TDS值)持续上升，这样会减少反渗透膜的使用寿命，增加了用户净化水的成本。
总之，现有技术中尚无一种既能节省水，又能保证反渗透膜使用寿命的纯水机。
实用新型内容
本实用新型所解决的技术问题在于提供一种环保的无废水排放的家用纯水机。
实现本实用新型目的的技术解决方案为：一种无废水排放的家用纯水机，包括进水三通、进水球阀、装有5umPPF的过滤装置、低压开关、装有颗粒活性炭的过滤装置、装有1umPPF的过滤装置、进水电磁阀、高压泵、反渗透装置、逆止阀、后置活性炭滤芯、纯水压力控制开关、储水桶压力控制开关、储水桶球阀、储水桶、双水质出水龙头、废水比例器、单向阀;
所述进水三通接入自来水管道，该进水三通的第三端口与进水球阀相连接，该进水球阀的另一端通过管路与装有5umPPF的过滤装置相连接，5umPPF的过滤装置的出口端依次连接低压开关、装有颗粒活性炭的过滤装置、装有1umPPF的过滤装置、进水电磁阀、高压泵、反渗透装置，反渗透装置的纯水端连接逆止阀，该逆止阀的另一端连接纯水压力控制开关, 纯水压力控制开关的另一端连接后置活性炭滤芯，后置活性炭滤芯的出水端通过管路连接双水质出水龙头的纯水入口端;反渗透装置的废水出口连接单向阀，该单向阀的出水端连接废水比例器，该废水比例器的出水端连接储水桶压力控制开关，储水桶压力控制开关的另一端连接三通快捷接头，该接头的一个出水端连接储水桶球阀，储水桶球阀的另一端连接储水桶，三通快捷接头的另一个出水端通过管路连接双水质出水龙头的废水入口端。
本实用新型与现有技术相比，其显著优点为：1)本实用新型是真正意义上的无废水排放，将原水进行深度处理之后，两种水质输出，纯水作为饮用，废水同样是经过了前置三级滤芯过滤，去除了原水中的铁锈、泥沙、悬浮物、胶体、异色、异味，作为净水，可用作一般清洁、洗涤用水;2)本实用新型的装置会提供两种水，一种水是直接饮用的纯水，另外一种水是可以进行洗涤用的水，最大化提高了原水的利用率，节约水资源;3)本实用新型装置的原理简单，安装方便，便于大规模生产;4)本实用新型通过400G反渗透膜作为核心元件，瞬时出水量可达到1L/min，可满足使用者取水习惯;废水使用储水桶收集，通过双水质龙头放出，可做厨房一般洗涤之用，无任何排放浪费。
