申请日2012.02.17
公开(公告)日2013.08.21
IPC分类号C02F11/12
摘要
本发明涉及一种电渗透污泥脱水装置，该电渗透叠螺式污泥脱水机适用于含水介质的高干脱水，属于固液分离领域。电渗透叠螺式污泥脱水机，利用电渗透的原理，引入阳极螺旋轴作为导电阳极装置，引入阴极定环和阴极动环作为导电阴极装置。阳极螺旋轴叶片的外沿边镶嵌一个可更换的绝缘耐磨裙边，阴极动环和阴极定环依次套在阳极螺旋轴上，阴极动环与阴极定环之间形成一个细微的脱水间隙，围绕螺旋轴共同组成一个脱水腔。在电场的作用下，污泥颗粒向阳极移动而水向阴极移动，通过阴极动环和阴极定环的相对运动，聚集在阴极附近的水从阴极动环与阴极定环的间隙流出，脱水后的污泥，同时被阳极螺旋轴输送到污泥出口。本发明提出的电渗透叠螺式污泥脱水机和传统机械挤压式污泥脱水机，以及传统电渗透污泥脱水机相比，具有耗能低，体积小，性能稳定，不易损坏，使用寿命长等优点。
权利要求书
1.一种用于污泥高干脱水的电渗透叠螺式污泥脱水机，包括电渗透螺旋压榨装置、污泥 调理槽、清洗水箱、驱动、电机电控箱、底座，所述电渗透螺旋压榨装置包括阳极螺旋轴、阴 极动环、阴极定环、支撑板、进泥口、出泥口、清洗装置，阳极螺旋轴叶片的外沿边镶嵌一 个可更换的绝缘耐磨裙边，阴极动环和阴极定环依次套在阳极螺旋轴上，阴极动环与阴极定 环之间形成一个细微的脱水间隙，围绕螺旋轴共同组成一个脱水腔。在污泥出口处还安装有 一个背压板。
2.上述电渗透叠螺式污泥脱水机，阳极螺旋轴上的螺旋叶片越到污泥出口端间距越小。
3.上述电渗透叠螺式污泥脱水机，阳极螺旋轴与水平面成15度夹角安装在设备的底座 上。
4.上述电渗透叠螺式污泥脱水机，污泥调理槽与电渗透螺旋压榨装置固定在同一底座上， 上部安装有絮凝搅拌机。
5.上述电渗透叠螺式污泥脱水机，清洗水箱上开有进水孔，出水孔。
说明书
电渗透叠螺式污泥脱水机
技术领域
本发明涉及一种电渗透污泥脱水装置，该电渗透叠螺式污泥脱水机适用于含水介质的高 干脱水，属于固液分离领域。
背景技术
在污水的处理过程中产生的大量含水污泥，需要进行脱水减量处理。目前常见的污泥脱 水机如带式污泥脱水机，板框式污泥脱水机，离心式污泥脱水机，都只能将污泥脱水到70%～ 80%。高含水率的污泥往往对环境造成严重污染，或影响污泥回收利用的效率。通常使用干燥 方法进一步脱水，但现有的干燥方法耗能高，成本大。电渗透脱水方法利用电渗透的原理， 在电场作用下，处于扩散层的反离子携带水分向电极运动，可高效高干对污泥进行脱水，在 污泥脱水中具有独特的优势。
目前的电渗透污泥脱水机主要结构形式有电渗透带式污泥脱水机，电渗透板框式污泥脱 水机。以上两种结构的电渗透污泥脱水机，为了将聚集在阴极附近的水分排出，往往需要极 大的挤压力量，导致设备体积庞大，结构复杂，耗能高，效率低。并且为了将污泥中的水分 有效挤出，正负极之间距离靠近，一旦污泥中出现良导体，容易击穿滤带，导致需要频繁的 维护，更换滤带。
发明内容
本发明的目的是要提出一种新型利用电渗透原理进行污泥高干脱水的装置，可以有效的 将各行业含水污泥脱干至含水率60%以下，并且体积小，耗能低，效率高，操作简便，性能 稳定可靠。

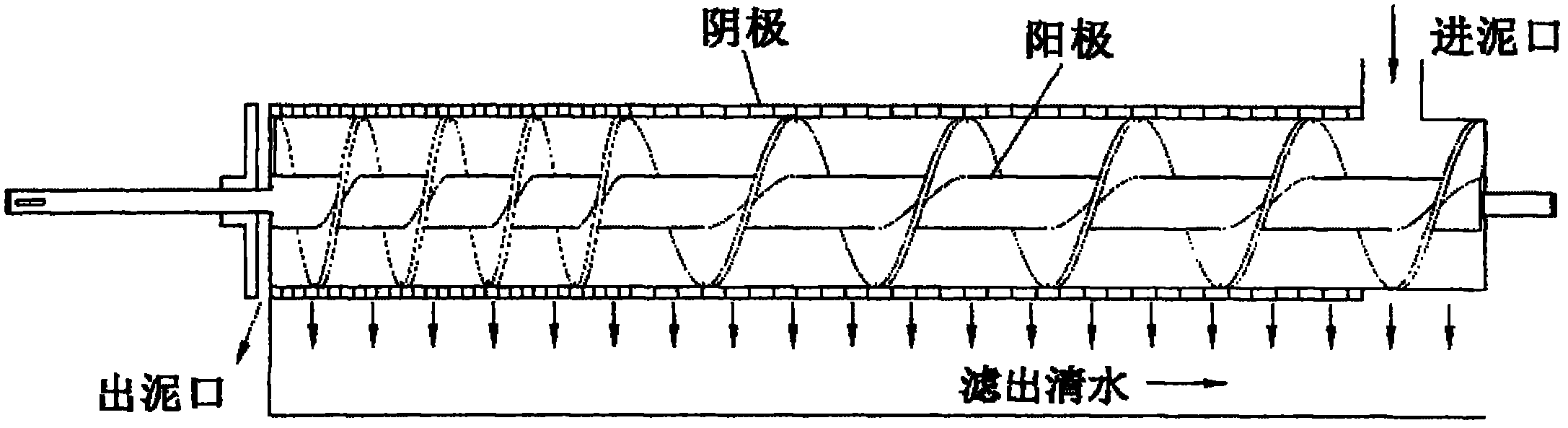

本发明提出的用于污泥高干脱水的电渗透叠螺式污泥脱水机，包括电渗透螺旋压榨装置、 污泥调理槽、清洗水箱、驱动、电机电控箱、底座，所述电渗透螺旋压榨装置包括阳极螺旋轴、 阴极动环、阴极定环、支撑板、进泥口、出泥口、清洗装置，阳极螺旋轴叶片的外沿边镶嵌 一个可更换的绝缘耐磨裙边，阴极动环和阴极定环依次套在阳极螺旋轴上，阴极动环与阴极 定环之间形成一个细微的脱水间隙，围绕螺旋轴共同组成一个脱水腔。在污泥出口处还安装 有一个背压板。
上述阳极螺旋轴上的螺旋叶片越到污泥出口端间距越小。
上述阳极螺旋轴与水平面成15度夹角安装在设备的底座上。
上述污泥调理槽与电渗透螺旋压榨装置固定在同一底座上，上部安装有絮凝搅拌机。
上述清洗水箱上开有进水孔，出水孔。
本发明提出的电渗透叠螺式污泥脱水机，优点是，由于阴极动环和阴极定环套在阳极螺 旋轴上，随着阳极螺旋轴的转动阴极动环和阴极定环相对运动，聚集在阴极动环和阴极定环 附近的水随着阴极动环和阴极定环的相对运动被带出。因此电渗透叠螺式污泥脱水机只需要 较小的机械挤压力，就可以将聚集在阴极附近的水挤出，而无需像电渗透带式污泥脱水机和 电渗透板框式污泥脱水机需要配合强力机械挤压才能将聚集在阴极附近的水挤出，。电渗透叠 螺式污泥脱水机不使用传统的表面滤布作为流水通道，而是使用阴极动环和阴极定环的间隙 作为过流水通道，阳极螺旋轴上的绝缘耐磨裙边可根据污泥中可能出现的良性导体的大小设 计一个适当的宽度，污泥中介质颗粒尺寸只要不大于绝缘耐磨裙边的宽度就不会形成短路现 象，即使意外出现尺寸大于绝缘耐磨裙边宽度尺寸的介质颗粒而导致出现短路，自动保护系 统会在有效时间内及时做出响应停机，而不会发生阴极定环和阴极动环等被击穿而彻底无法 使用的情况。因此，电渗透叠螺式污泥脱水机和传统机械挤压式污泥脱水机，以及传统电渗 透污泥脱水机相比，具有耗能低，体积小，性能稳定，不易损坏，使用寿命长等优点。
