申请日2012.02.16
公开(公告)日2012.09.26
IPC分类号C02F1/62
摘要
本实用新型涉及一种低浓度金属废水处理装置。装置由废水-泡沫分离系统、供气系统、废水输入系统和废水循环回流系统组成。其中废水-泡沫分离系统由空心立式圆柱体的分离柱为主体，分离柱圆柱体的侧壁上分别设有泡沫排出孔、含金属离子的废水输入孔、上下两个废水回流输入输出孔、空气输入孔和处理后的废水排放孔，废水输入系统通过含金属离子的废水输入孔与分离柱相连，供气系统通过空气输入孔与分离柱相连，废水循环回流系统通过上下两个废水回流输入输出孔与分离柱相连。采用本实用新型的装置，非常适用于溶液中含低组分金属离子的分离和回收。
权利要求书
1.一种低浓度金属废水处理装置，其特征在于所述的装置由废水-泡沫分离系统、废水输入系统、供气系统和废水循环回流系统组成，其中废水-泡沫分离系统由空心立式圆柱体的分离柱为主体，分离柱圆柱体的侧壁上分别设有泡沫排出孔、含金属离子的废水输入孔、上下两个废水回流输入输出孔、空气输入孔和处理后的废水排放孔，废水输入系统通过含金属离子的废水输入孔与分离柱相连，供气系统通过空气输入孔与分离柱相连，废水循环回流系统通过上下两个废水回流输入输出孔与分离柱相连。
2.根据权利要求1所述的一种低浓度金属废水处理装置，其特征在于所述的废水-泡沫分离系统由分离柱、泡沫输出管、泡沫收集槽、处理后废水排出管和气体过压释放孔构成，释放孔设置于分离柱的上盖上，泡沫输出管设置于分离柱的侧壁上部，废水排放管设置于分离柱的侧壁下部，圆柱体的侧壁上还设有废水高度透明视窗。
3.根据权利要求1所述的一种低浓度金属废水处理装置，其特征在于所述的废水输入系统，由废水输送管、废水流量计、废水输入泵和含金属离子的废水槽构成，废水输送管通过分离柱的侧壁上的废水输入孔与分离柱相连。
4.根据权利要求1所述的一种低浓度金属废水处理装置，其特征在于所述的供气系统，由空气压缩机、输气管、阀门和布气板构成，输气管上设有阀门且与设置于分离柱底部的空气输入孔相连，布气板设置于分离柱底部。
5.根据权利要求1所述的一种低浓度金属废水处理装置，其特征在于所述的废水循环回流系统，由废水循环输送管、废水循环流量计和废水循环泵构成，并通过废水循环输送管与分离柱侧壁中的上下两个废水回流输入输出孔相接。
说明书
一种低浓度金属废水处理装置
技术领域
本实用新型涉及一种低浓度金属废水处理装置。
背景技术
随着国民经济的迅速发展，各类水体中金属离子含量的增加对环境和人体健康形成的威胁日趋加重，水体中金属离子分离去除技术主要有化学沉淀、膜分离、离子交换、吸附、以及共沉淀/吸附等，但这些方法的使用成本普遍较高，限制了其使用。泡沫分离是近年来在分离过程中得到广泛重视的一种新型分离方法，它最早被用于矿物的浮选，近年来，它还被广泛用于许多不溶性物质和可溶性物质的分离，如溶液中的金属阳离子、阴离子、蛋白质，染料等的分离浓缩，然而至今尚未有与之配套的专用设备。
本实用新型提供一种基于泡沫分离技术的金属废水处理装置，该技术是根据表面吸附的原理，通过向含有表面活性物质的溶液中鼓泡并形成泡沫层，将泡沫层与液相主体分离，由于表面活性物质聚集在泡沫层内，这样就可以达到浓缩表面活性物质或净化液相主体的目的，它的最大优点在于低浓度下分离特别有效，因此适用于溶液中低组分的分离回收。
发明内容

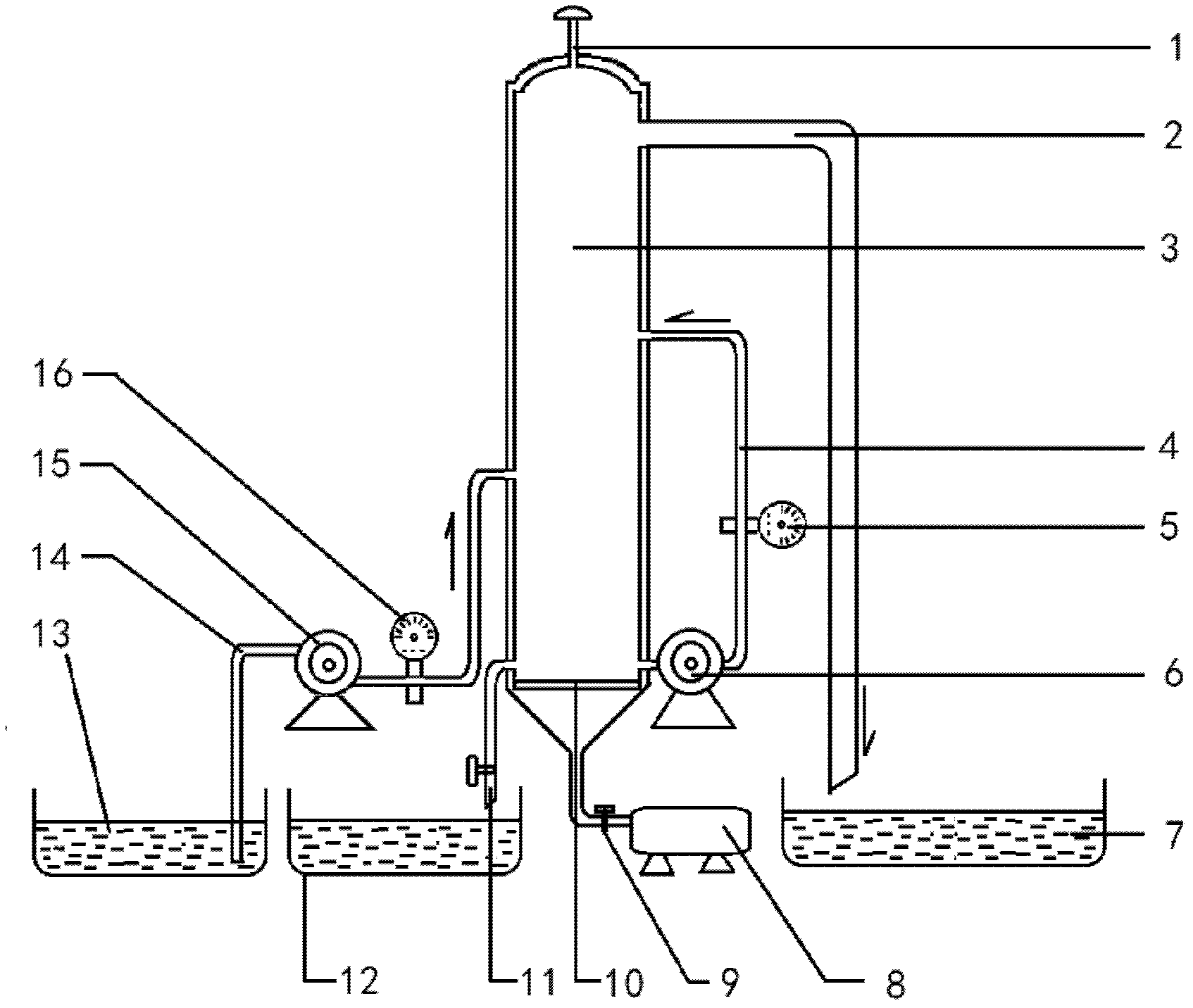

本实用新型要解决的技术问题，在于提供一种低浓度金属废水处理装置，它由废水-泡沫分离系统、供气系统、废水输入系统和废水循环回流系统组成。其中废水-泡沫分离系统由空心立式圆柱体的分离柱为主体，分离柱圆柱体的侧壁上分别设有泡沫排出孔、含金属离子的废水输入孔、上下两个废水回流输入输出孔、空气输入孔和处理后的废水排放孔，废水输入系统通过含金属离子的废水输入孔与分离柱相连，供气系统通过空气输入孔与分离柱相连，废水循环回流系统通过上下两个废水回流输入输出孔与分离柱相连。
所述的废水-泡沫分离系统由分离柱、泡沫输出管、泡沫收集槽、处理后废水排出管和气体过压释放孔构成，释放孔设置于分离柱的上盖上，泡沫输出管设置于分离柱的侧壁上部，废水排放管设置于分离柱的侧壁下部，圆柱体的侧壁上还设有废水高度透明视窗。通过释放孔，能及时将过压空气排出分离柱。
所述的废水输入系统，由废水输送管、废水流量计、废水输入泵和含金属离子的废水槽构成，废水输送管通过分离柱的侧壁上的废水输入孔与分离柱相连，通过废水输入系统中的输送管将废水由含金属离子的废水输入孔泵入分离柱。
所述的供气系统，由空气压缩机、输气管、阀门和布气板构成，输气管上设有阀门且与设置于分离柱底部的空气输入孔相连，布气板设置于分离柱底部，启动废水循环泵可将分离柱底部的废水抽出并有上行废水循环输送管打回分离柱内。
所述的废水循环回流系统，由废水循环输送管、废水循环流量计和废水循环泵构成，并通过废水循环输送管与分离柱侧壁中的上下两个废水回流输入输出孔相接，输入的空气通过布气板均匀地扩散进入分离柱内。
采用本实用新型的装置，非常适用于溶液中含低组分金属离子的分离和回收。
