申请日2012.02.16
公开(公告)日2012.09.19
IPC分类号C02F103/38; C02F1/04
摘要
本实用新型涉及一种聚酯工艺废水汽提分离处理装置，包括含醛废水池、汽提塔，所述含醛废水池通过进水管与汽提塔的入水口相连通并且进水管上设置有进水泵，汽提塔的出水口通过出水管与废水灌相连通并且出水管上设置有出水泵，汽提塔上还设置有直接蒸汽入管和间接蒸汽入管，直接蒸汽入管和间接蒸汽入管均与蒸汽发生器相连接，汽提塔的出气口通过出气管与锅炉相连接。本实用新型适用于处理在聚酯生产过程中产生的含醛废水，其不仅不会污染环境，实现了环保，而且还能得到回收再利用。
权利要求书
1.聚酯工艺废水汽提分离处理装置，包括含醛废水池、汽提塔，其特征在 于：所述含醛废水池通过进水管与汽提塔的入水口相连通并且进水管上设置有 进水泵，汽提塔的出水口通过出水管与废水灌相连通并且出水管上设置有出水 泵，汽提塔上还设置有直接蒸汽入管和间接蒸汽入管，直接蒸汽入管和间接蒸 汽入管均与蒸汽发生器相连接，汽提塔的出气口通过出气管与锅炉相连接。
2.根据权利要求1所述的聚酯工艺废水汽提分离处理装置，其特征在于： 所述的出水管上还设置有板式换热器，板式换热器的换热端连接冷却水。
说明书
聚酯工艺废水汽提分离处理装置
技术领域
本实用新型涉及到一种聚酯工艺废水汽提分离处理装置。
背景技术
在聚酯生产过程中，会产生一些含醛废水，此种含醛废水有刺激性气味， 是国家明令禁止直接排放的。由于受技术局限性等因素，目前处理这些含醛废 水都是等其自然挥发，将挥发出来的刺激性气体送入锅炉烟囱排放，废水送外 处理。此种方式不仅费时费力，并且还不环保。
实用新型内容
本实用新型所要解决的技术问题是：提供一种操作简单，并且环保的聚酯 工艺废水汽提分离处理装置。

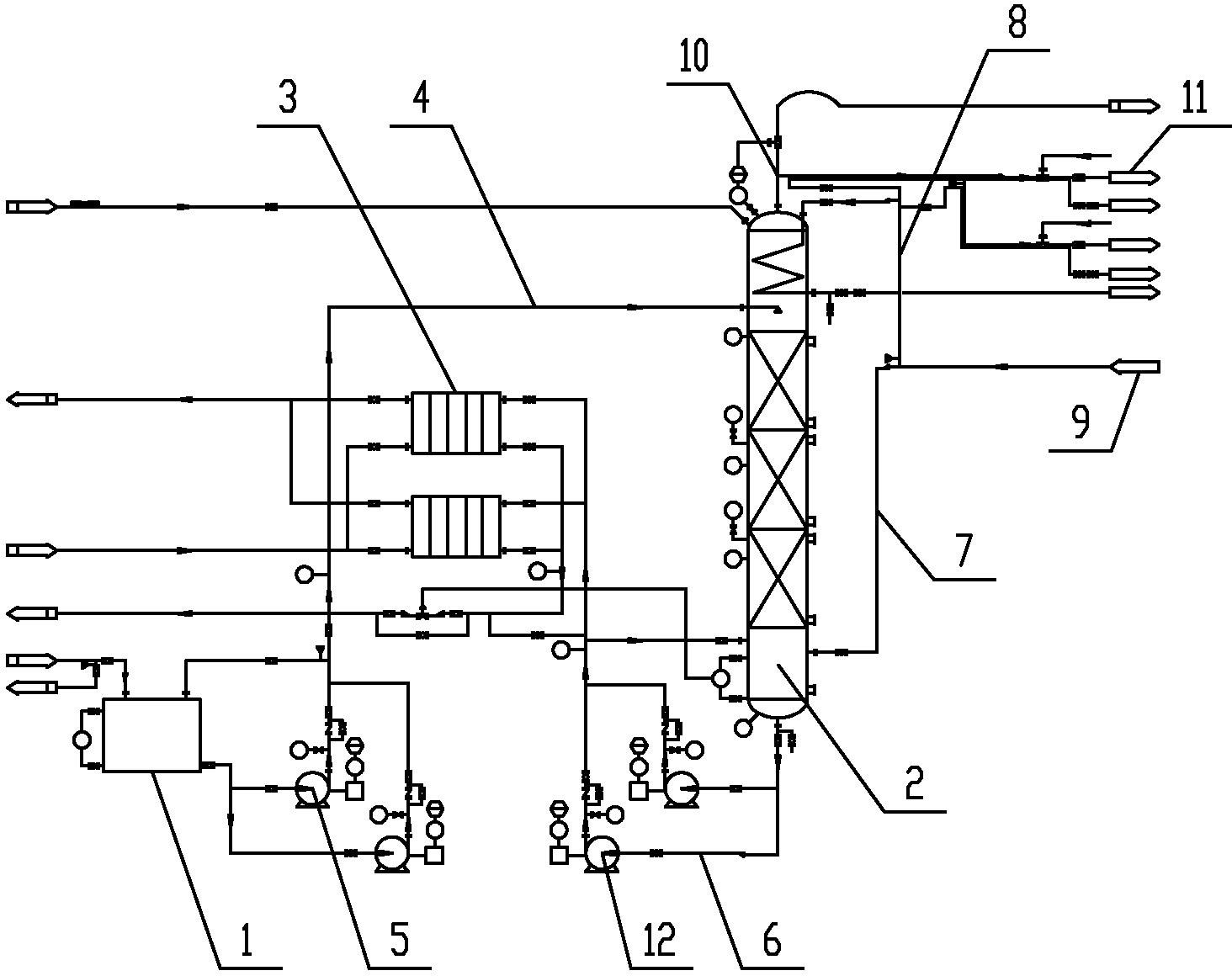

为解决上述问题，本实用新型采用的技术方案是：聚酯工艺废水汽提分离 处理装置，包括含醛废水池、汽提塔，所述含醛废水池通过进水管与汽提塔的 入水口相连通并且进水管上设置有进水泵，汽提塔的出水口通过出水管与废水 灌相连通并且出水管上设置有出水泵，汽提塔上还设置有直接蒸汽入管和间接 蒸汽入管，直接蒸汽入管和间接蒸汽入管均与蒸汽发生器相连接，汽提塔的出 气口通过出气管与锅炉相连接。
所述的出水管上还设置有板式换热器，板式换热器的换热端连接冷却水。
本实用新型的有益效果是：上述的聚酯工艺废水汽提分离处理装置，其结 构简单、使用方便，经其处理后，在聚酯生产过程中产生的含醛废水不仅不会 污染环境，实现了环保，而且还能得到回收再利用。
