申请日2012.02.16
公开(公告)日2012.07.11
IPC分类号C02F103/16; C02F1/463
摘要
本发明涉及一种高效溶氧浮选式电聚凝污水净化一体机，它包括箱体，所述箱体分为PH值调节区域、聚凝反应区域、惯性分离区域、集渣区域和均匀布水区域。本发明处理效果好，无需投加任何絮凝剂和助凝剂，适用范围广，运行安全可靠稳定，操作简单，检修维护方便快捷。
权利要求书

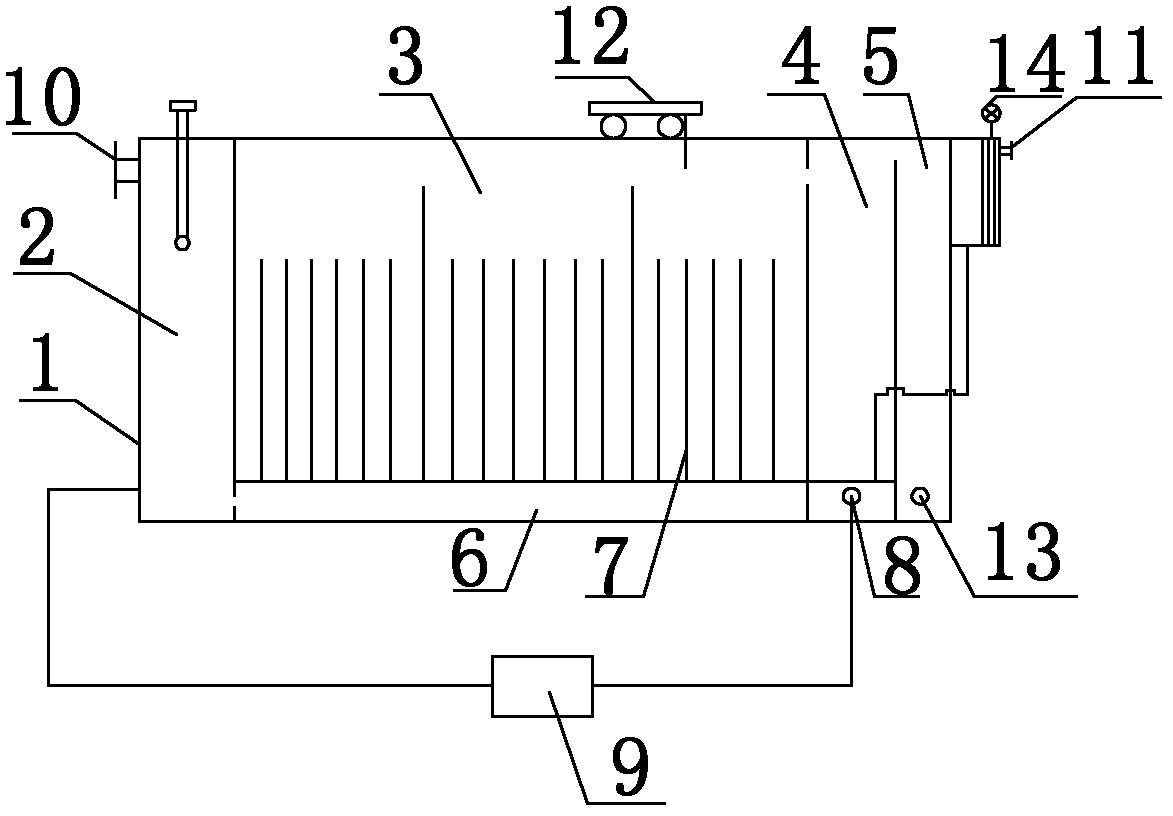

1.高效溶氧浮选式电聚凝污水净化一体机，它包括箱体(1)， 其特征在于：所述箱体(1)分为PH值调节区域(2)、聚凝反应区域 (3)、惯性分离区域(4)、集渣区域(5)和均匀布水区域(6)，所 述均匀布水区域(6)设在所述聚凝反应区域(3)下部，所述聚凝反 应区域(3)分为三块，在所述聚凝反应区域(3)内设有电极(7)， 在所述惯性分离区域(4)底部设有回流口(8)，在该回流口(8)与 所述PH值调节区域(2)之间设有二价铁离子还原装置(9)。
2.根据权利要求1所述的高效溶氧浮选式电聚凝污水净化一体 机，其特征在于：在所述箱体(1)的一侧设有进口(10)，另一侧设 有出口(11)，所述出口(11)比进口(10)低。
3.根据权利要求1所述的高效溶氧浮选式电聚凝污水净化一体 机，其特征在于：所述电极(7)采用钛合金板材料或低价铁板材料 或铝板材料或碳素板材料。
4.根据权利要求1所述的高效溶氧浮选式电聚凝污水净化一体 机，其特征在于：在所述箱体(1)上部设有移动式刮渣机(12)。
5.根据权利要求1所述的高效溶氧浮选式电聚凝污水净化一体 机，其特征在于：在所述集渣区域(5)底部设有排渣口(13)。
6.根据权利要求1所述的高效溶氧浮选式电聚凝污水净化一体 机，其特征在于：所述电极(7)与电源相连，该电源为220V或380V 交流电压，经交流变直流后，直流电压为0-56V，电流为0-30A。
7.根据权利要求1所述的高效溶氧气浮式电聚凝污水净化一体 机，其特征在于：在所述出口(11)处设有集水系统(14)。
说明书
高效溶氧浮选式电聚凝污水净化一体机
技术领域
本发明涉及一种水处理装置，具体涉及一种用于污水前级处理的 电聚凝污水净化一体机。
背景技术
工业废水是指工业生产过程中所产生的废水、污水和废液，其中 含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生 的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水 体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保 护环境来说，工业废水的处理比城市污水的处理更为重要。
现在针对这些污染，采用下列几种方法：1、化学沉淀法，它是 通过化学絮凝剂与污水混合搅拌发生絮凝反应而将污水中有害物质 絮凝成絮，进而沉淀的机理来达到分离污水中有害物的方法，该方法 絮凝剂本身成本高、添加量大，使得用此法处理污水成本居高不下， 絮凝剂添加量须精确化验计算，则给实际生产应用中的操作者带来不 便，关键是难降解的分子连，普通聚凝剂及氧化剂的投入无法满足击 破击碎污水中的长连分子结构;2、离子交换法和薄膜法，该法能够 确保电镀废水达标排放，水质较好，但是再生和更换树脂、膜片的制 作工艺复杂，不容易掌握。
发明内容
发明目的：本发明的目的是为了克服现有技术中的不足，提供一 种处理效果好，无需投加任何絮凝剂和助凝剂，适用范围广，运行安 全可靠稳定，操作简单，检修维护方便快捷的高效溶氧浮选式电聚凝 污水净化一体机。
技术方案：为了解决上述技术问题，本发明所述的高效溶氧浮选 式电聚凝污水净化一体机，它包括箱体，所述箱体分为PH值调节区 域、聚凝反应区域、惯性分离区域、集渣区域和均匀布水区域，所述 均匀布水区域设在所述聚凝反应区域下部，所述聚凝反应区域分为三 块，在所述聚凝反应区域内设有电极，在所述惯性分离区域底部设有 回流口，在该回流口与所述PH值调节区域之间设有二价铁离子还原 装置，同时也能延长极板的使用时间及提供一个处理的稳定条件。
在所述箱体的一侧设有进口，另一侧设有出口，所述出口比进口 低。
所述电极采用钛合金板材料或低价铁板材料或铝板材料或碳素 板材料，具体视水质而定的，因为污水处理范围广，所需去除的物质 多元化等等因素。
在所述箱体上部设有移动式刮渣机，刮渣机可根据各种水质的不 同来确定刮渣时间与设定自由行程之间的间距。
在所述集渣区域底部设有排渣口。
所述电极与电源相连，该电源为220V或380V交流电压，经交流 变直流后，直流电压(即工作电压)为0-56V，电流(即工作电流) 为0-30A。
在所述出口处设有集水系统。
本发明中的电聚凝的反应原理是以铁金属为阳极，在直流电的 作用下，阳极被溶蚀，产生Fe离子，在经一系列水解、聚合及亚 铁的氧化过程，发展成为各种羟基络合物、多核羟基络合物以至氢 氧化物，使废水中的胶态杂质、悬浮杂质凝聚沉淀而分离，同时， 带电的污染物颗粒在电场中泳动，其部分电荷被电极中和而促使其 脱稳聚沉。
电聚凝在电镀废水处理及回用中，可以克服化学法处理难以解 决的问题，能有效去除电镀废水中重金属离子。经电聚凝法处理后 的电镀废水可以达到以下的处理效果：Cr<0.001，去除率最大可达 100%;Ni<0.005去除率最大，可达100%;Zn 当在酸性的条件下，污水与设备内的低价铁发生微电解反应，使 填料低价铁释放出Fe2+，设备中装有充氧装置，同时在有氧的作用下， Fe2+转化成Fe3+，新生的Fe2+和Fe3+都是良好的絮凝剂，具有较高的吸 附絮凝活性功能絮凝后的絮凝体(氢氧化亚铁和氢氧化铁的絮凝体) 大部分在高压溶解氧的作用下上浮于液面之上经括渣机自动括除。 本发明在污水进入电解设备前调整所需的PH值浓度，然后经过 提升泵(或利用水位差)直接进入设备与设备内发生催化，氧化，还 原反应，也就是将污水中的污染被阳极氧化，同时在阴极的作用下被 还原，或者与电极反应的产物发生作用转化成无害分子而被分离除 去，同时对电镀行业的污水、经电解设备处理后的重金属含量再经过 滤吸附后完全达到综合污水排放标准。 有益效果：本发明与现有技术相比，其显著优点是：利用电聚凝 原理进行污水处理，无需添加任何絮凝剂和助凝剂，处理效果好;对 各类行业的COD的去除率可达到≥80%，对印染污水处理的脱色效果 率可达到≥99%;适用范围广，设备运行安全可靠稳定，操作简单， 检修维护方便快捷。
