申请日2012.08.06
公开(公告)日2013.05.01
IPC分类号C02F1/08
摘要

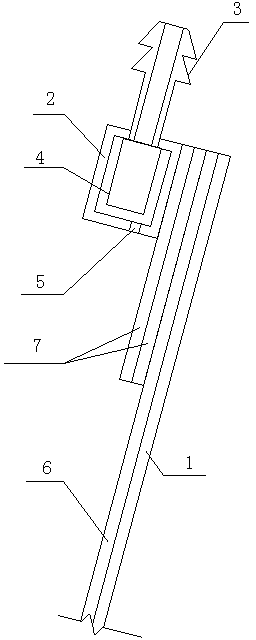

本实用新型公开了一种一步法复合膜污水处理装置，其特征是它包括有蒸发板基板(1)，蒸发板基板(1)的上端设有布水槽(2)，布水槽(2)上设有进水口(3)，在布水槽(2)内设有均流化纤无纺布(4)，布水槽(2)的下端设有多个布水孔(5)，所述蒸发板基板(1)的蒸发面上设有一层黑色化纤无纺布(6)，黑色化纤无纺布(6)上设有多根条形化纤无纺布(7)，所述条形化纤无纺布(7)的上端与布水槽(2)相连。本实用新型结构简单实用，采用依据毛细管渗透原理的技术手段将被处理污水通过进水口，布水槽均匀地分布在蒸发板上，中间隔条能使凝结水水珠在流动过程中不易落入蒸发板，提高了污水处理排放量。
权利要求书
1.一种一步法复合膜污水处理装置，其特征是它包括有蒸发板基板(1)，蒸发板基板(1)的上端设有布水槽(2)，布水槽(2)上设有进水口(3)，在布水槽(2)内设有均流化纤无纺布(4)，布水槽(2)的下端设有多个布水孔(5)，所述蒸发板基板(1)的蒸发面上设有一层黑色化纤无纺布(6)，黑色化纤无纺布(6)上设有多根条形化纤无纺布(7)，所述条形化纤无纺布(7)的上端与布水槽(2)相连。
2.根据权利要求1所述的一步法复合膜污水处理装置，其特征是所述多个布水孔(5)的总面积与进水口(3)的进水孔面积相等。
3.根据权利要求2所述的一步法复合膜污水处理装置，其特征是所述多个布水孔(5)在布水槽(2)下端排成一列，处于中间的孔径最小，其两侧的孔径依次增大。
说明书
一步法复合膜污水处理装置
技术领域
本实用新型属于短流程一步法处理高浓度污水的技术领域，具体地说是一种可利用热能的一步法处理高浓度污水装置。
背景技术
一般基于低温蒸发、冷凝机理的一步法处理高浓度污水处理装置，存在被处理污水在蒸发板上布水不均问题，造成有效蒸发面积减小，影响处理能力;存在污水处理后的凝结水部分返回被处理污水的问题，造成排放量的下降;存在处理单元的强度问题，影响使用寿命。
发明内容
本实用新型的目的就是针对上述存在的问题，提供一种采用渗透技术均匀布水、减少凝结水返回污水措施、增加处理单元强度的一步法复合膜污水处理装置。
本实用新型采用的技术方案如下：
一种一步法复合膜污水处理装置，其特征是它包括有蒸发板基板，蒸发板基板的上端设有布水槽，布水槽上设有进水口，在布水槽内设有均流化纤无纺布，布水槽的下端设有多个布水孔，所述蒸发板基板的蒸发面上设有一层黑色化纤无纺布，黑色化纤无纺布上设有多根条形化纤无纺布，所述条形化纤无纺布的上端与布水槽相连。
所述多个布水孔的总面积与进水口的进水孔面积相等。
所述多个布水孔在布水槽下端排成一列，处于中间的孔径最小，其两侧的孔径依次增大。
本实用新型的有益效果有：
结构简单实用，采用依据毛细管渗透原理的技术手段将被处理污水通过进水口，布水槽均匀地分布在蒸发板上，中间隔条能使凝结水水珠在流动过程中不易落入蒸发板，提高了污水处理排放量。
