申请日2011.12.31
公开(公告)日2012.11.21
IPC分类号C02F11/10; C02F11/12
摘要
本实用新型涉及一种生化污泥干燥装置，包括混料口、燃烧器、热风炉、干燥器和干馏机，其在燃烧器前面设有污泥干粉与煤粉混合的混料器，混料器的出料口与燃烧器的进料口通过管道相连接，在燃烧器与干燥器之间设有热风炉，燃烧器通过热风炉及管道与干燥器相连接，燃烧器通过管道与干馏机相连接。本装置采用污泥干粉和煤粉的混合燃料，原料易得，且部分为废物利用，同时还利用了干燥、干馏过程的余热进行二次热循环利用，提高了热效率，减低了物料的能耗，是生化污泥资源化处理过程中的重要设备之一。
权利要求书
1.一种生化污泥干燥装置，包括混料口、燃烧器、热风炉、干燥器和干馏 机，其特征在于：在燃烧器前面设有污泥干粉与煤粉混合的混料器，混料器的 出料口与燃烧器的进料口通过传送管相连接，在燃烧器与干燥器之间设有热风 炉，燃烧器通过热风炉及管道与干燥器相连接，燃烧器通过管道与干馏机相连 接。
2.根据权利要求1所述的生化污泥干燥装置，其特征在于：所述的燃烧器 上通过管道分别连接锅炉尾出口和空气压缩机。
3.根据权利要求1所述的生化污泥干燥装置，其特征在于：所述的干馏机 通过管道和风机与热风炉相连接，为热风炉回送污泥干馏所产生的可燃气体; 干馏机通过管道与风机和干燥器相连接，为干燥器回送污泥干馏时所产生的高 温烟气。
4.根据权利要求1所述的生化污泥干燥装置，其特征在于：所述混料器上 分别设有污泥干粉入口和煤粉入口，干燥器上设有污泥入口，干馏机上设有生 物炭出口。
5.根据权利要求1所述的生化污泥干燥装置，其特征在于：所述的干燥器 为三级污泥干燥机，干馏机为外热式回转干馏机。
说明书
生化污泥干燥装置
技术领域
本实用新型涉及一种城市生化污泥处理装置，特别是一种生化污泥干燥装置，属环保处理装置领域。
背景技术
城市生活污水和工业废水都必须经过处理，达到国家污水排放标准后才能排放，已成为一种强制性的环境保护措施。污水废水中包含着大量污泥，对这种生化污泥的处理已开发出了各种污泥处理系统。目前对污泥处理方式有填埋法、堆肥法、燃烧法和造炭法等，主要以填埋法占绝对比例，其他的处理方法比例较小，填埋法所需费用较低，但占地面积大、存在污染转移风险等，所产生的后遗症会带来新的矛盾和问题。目前污泥处理系统的发展已往环保资源化的方向发展，其所采用的干燥设备是很重要的一环，既要考虑其污泥处理的实际效果，又要考虑其处理费用和在处理过程中的二次污染，实现污泥减量化，变废为宝、科学治理的目的。
发明内容
本实用新型提供一种生化污泥干燥装置，其利用污泥干粉和煤粉作混合燃料，对生化污泥进行干燥、干馏处理，从而达到既处理了生化污泥，又生产了生物炭的目的。
本实用新型所采取的技术方案：

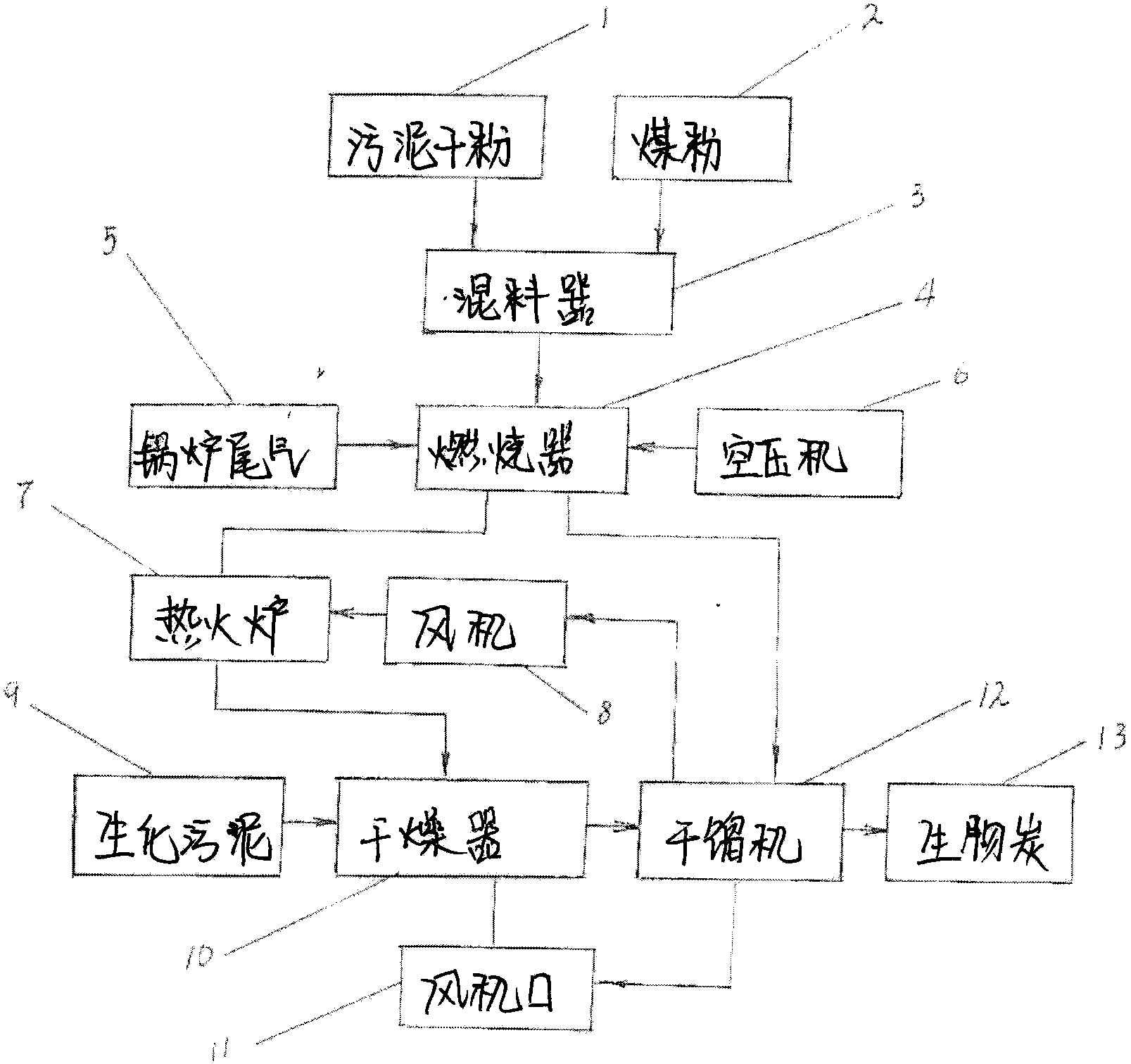

一种生化污泥干燥装置，包括混料器、燃烧器、热风炉、干燥器和干馏机， 其特征在于：在燃烧器前级设有污泥干粉和煤粉混合的混料器，混料器的出料口与燃烧器的进料口通过传送管道相连接，在燃烧器与干燥器之间设有热风炉，燃烧器通过热风炉及管道与干燥器相连接，燃烧器通过管道与干馏机相连接。
在燃烧器上通过管道分别连接锅炉尾出口和空气压缩机。干馏机通过管道和风机与热风炉相连接，为热风炉回送污泥干馏所产生的可燃气体;干馏机通过管道与风机和干燥器相连接，为干燥器回送污泥干馏时所产生的高温烟气。
在混料器上设有污泥干粉入口和煤粉入口，在干燥器上设有污泥入口，干馏机上设有生物炭出口。
所述的干燥器为三级污泥干燥机，干馏机为外热式回转干馏机。
本实用新型的有益效果：
本污泥干燥装置的主体设备三级污泥干燥器和外热式回转干馏机都有很高的热效率，燃烧器采用污泥干粉和煤粉的混合燃料，原料易得，且部分为废物利用，而且利用了干燥和干馏过程的余热，降低了热损耗，减少了物料能耗，是生化污泥资源化处理过程中的重要设备之一。
