申请日2011.12.31
公开(公告)日2012.10.10
IPC分类号C10L5/46
摘要
本实用新型属于环保化工技术领域，特别公开了一种造纸污泥与垃圾筛上物混合制备燃料棒的装置。本实用新型提供了一种利用主动式太阳能温室和热泵供热实现造纸污泥干化，并将干化造纸污泥与破碎后垃圾筛上物混合制备燃料棒的工艺工程，它可解决现有技术存在的问题，即可达到造纸污泥和垃圾筛上物低成本、资源化利用。本实用新型有效回收利用废弃资源，保护环境，具有制造成本低廉，操作简便，便于大规模工业化生产等优点。
权利要求书

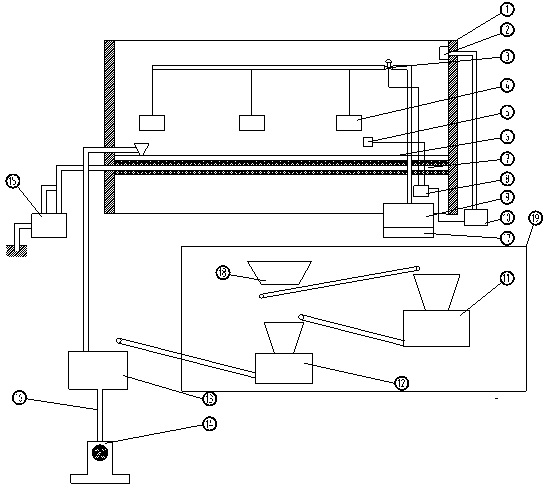

1.一种造纸污泥与垃圾筛上物混合制备燃料棒的装置，包括干化室(1)和破碎室(19)，其特征在于：所述干化室(1)四周墙壁采用钢化透明玻璃制成，干化室(1)内设有污泥摊铺回收设备(6)、连接地源热泵(15)的地热盘管(7)和连通换热器(17)的热气喷头(4);破碎室(19)内设置有相互连接的粗破碎机(11)和细破碎机(12);干化室(1)和破碎室(19)的物料出口分别连通搅拌机(13)，搅拌机(13)通过螺旋输送设备(16)连通冲压机(14)。
2.根据权利要求1所述的造纸污泥与垃圾筛上物混合制备燃料棒的装置，其特征在于：所述干化室(1)内安装有控制器(8)、温湿度传感器(5)和连接鼓风机(10)的通风系统(2)，温湿度传感器(5)和鼓风机(10)均与控制器(8)连接，换热器(17)上安装有空压机(9)，换热器(17)的热气管道上设置有连接控制器(8)的电磁阀(3)。
3.根据权利要求1所述的造纸污泥与垃圾筛上物混合制备燃料棒的装置，其特征在于：所述粗破碎机(11)连接料仓(18)。
说明书
造纸污泥与垃圾筛上物混合制备燃料棒的装置
(一) 技术领域
本实用新型属于环保化工技术领域，特别涉及一种造纸污泥与垃圾筛上物混合制备燃料棒的装置。
(二) 背景技术
造纸污泥处理、处置是一个制约造纸行业发展的难题，大部分造纸污泥直接焚烧，运营成本高，难以推广;同时大量城镇生活、生产垃圾成为如今环境治理的瓶颈，大部分生活、生产垃圾通过直接焚烧、掩埋等方式已不适应社会发展的需要;新型能源利用越来越受到人们的青睐，如何将造纸污泥和垃圾筛上物低成本、资源化利用，使社会和环境效益相协调，成为如今社会亟待解决的问题。
(三) 发明内容
本实用新型为了弥补现有技术的不足，提供了一种成本低廉、操作简便的造纸污泥与垃圾筛上物混合制备燃料棒的装置。
本实用新型是通过如下技术方案实现的：
一种造纸污泥与垃圾筛上物混合制备燃料棒的装置，包括干化室和破碎室，其特征在于：所述干化室四周墙壁采用钢化透明玻璃制成，干化室内设有污泥摊铺回收设备、连接地源热泵的地热盘管和连通换热器的热气喷头;破碎室内设置有相互连接的粗破碎机和细破碎机;干化室和破碎室的物料出口分别连通搅拌机，搅拌机通过螺旋输送设备连通冲压机。
本实用新型提供了一种利用主动式太阳能温室和热泵供热实现造纸污泥干化，并将干化造纸污泥与破碎后垃圾筛上物混合制备燃料棒的工艺工程，它可解决现有技术存在的问题，即可达到造纸污泥和垃圾筛上物低成本、资源化利用。
机械脱水后的造纸污泥经泵送至污泥摊铺回收设备，进行摊铺、翻抛，在主动式太阳能温室和热泵供热系统提供热量的干化室，实现造纸污泥的摊铺、平移、破碎，达到造纸污泥的干化;垃圾筛上物经粗破碎机、细破碎机破碎，与造纸污泥混合，采用挤压机挤压成型制成高密度燃料棒。
为实现造纸污泥的快速干化，所述干化室内安装有控制器、温湿度传感器和连接鼓风机的通风系统，温湿度传感器和鼓风机均与控制器连接，换热器上安装有空压机，换热器的热气管道上设置有连接控制器的电磁阀，通过热源回收和利用，加速污泥干化。
所述粗破碎机连接料仓，通过料仓对粗破碎机供料。
本实用新型的积极效果在于：
(1)将造纸污泥变废为宝，减少环境的污染，实现资源的有效利用;
(2)采用干化室进行污泥干化，蒸发1t水耗电量仅为25~30Kwh，传统污泥干化技术所需耗电量为800~1060Kwh，运行成本低;
(3)利用温湿度传感器和自动控制器，可以做到在现有能量的基础上，最大限度的加速所述泥污的干化;
(4)它可以将原垃圾筛上物焚烧或掩埋的处理方法转变为可再生能源的利用，具有良好的社会和环境效益;
(5)形成的固体燃料密度高、含水率低，便于贮存，对造纸污泥实现了低成本、资源化利用，其燃烧热值为4500~5990大卡/Kg，是一种新型的燃料。
本实用新型有效回收利用废弃资源，保护环境，具有制造成本低廉，操作简便，便于大规模工业化生产等优点。
