申请日2011.12.31
公开(公告)日2012.09.05
IPC分类号A22C25/06; E03F1/00
摘要
本实用新型为一种能够集中引导鳗鱼调理台废水流向的鳗鱼调理台废水自动排泄装置。它包括连接板、导流板、收集槽、导流管，所述的连接板位于两个相邻调理台之间略低于台面的位置，在两个调理台相邻的侧边处，还设有向下延伸的导流板，连接板位于导流板之间且与导流板连接，在导流板的下方还设有收集槽，收集槽上连接有用于水流排放的导流管。本实用新型的优点为提供了一种能够引导鳗鱼调理台废水流向的废水自动排泄装置，使得废水流向指定的位置，避免了传统废水直接流向地面而造成地面污染的情况发生。
权利要求书

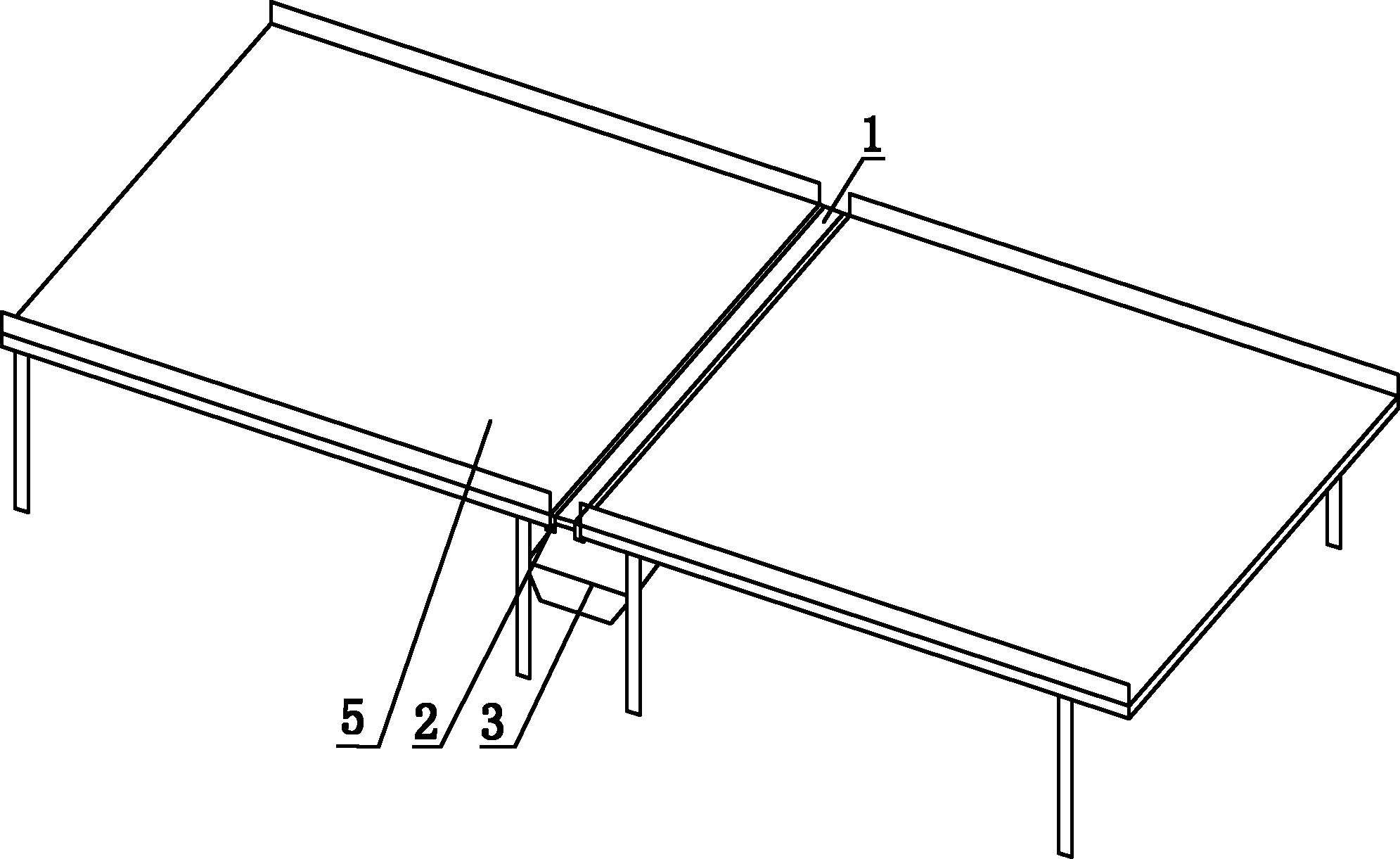

1.鳗鱼调理台废水自动排泄装置，其特征在于：它包括连接板(1)、导流板(2)、 收集槽(3)、导流管(4)，所述的连接板位于两个相邻调理台(5)之间略低于 台面的位置，在两个调理台相邻的侧边处，还设有向下延伸的导流板，连接板 位于导流板之间且与导流板连接，在导流板的下方还设有收集槽，收集槽上连 接有用于水流排放的导流管。
2.根据权利要求1所述的鳗鱼调理台废水自动排泄装置，其特征在于：导流板 与台面的夹角呈90度，在导流板的下方设有向调理台一侧弯折形成折板(6)。
3.根据权利要求1所述的鳗鱼调理台废水自动排泄装置，其特征在于：收集槽 纵向的长度不大于调理台纵向的长度，收集槽的宽度等于两个相邻料理台之间 的距离。
4.根据权利要求2所述的鳗鱼调理台废水自动排泄装置，其特征在于：导流板 的长度等于调理台侧边的长度。
5.根据权利要求1所述的鳗鱼调理台废水自动排泄装置，其特征在于：收集槽 固定于调理台下方的支架上，收集槽的底面或侧边设有导流管。
6.根据权利要求5所述的鳗鱼调理台废水自动排泄装置，其特征在于：导流管 位于收集槽的底面的中间位置，且收集槽底面中部略微向下凹陷。
7.根据权利要求5所述的鳗鱼调理台废水自动排泄装置，其特征在于：导流管 位于收集槽的侧边，收集槽底面水平，侧边下边沿与收集槽底面齐平，收集槽 略微向设有导流管的侧边一侧倾斜。
说明书
鳗鱼调理台废水自动排泄装置
技术领域
本实用新型涉及一种鳗鱼加工装置，特别是一种鳗鱼调理台废水自动排泄 装置。
背景技术
目前加工鳗鱼的鳗鱼调理台仅仅是一个接有洗清水进水管的平台，一般来 说清洗的废水会流向调理台两侧未设有侧挡板的地方，最后落在地上，由于废 水多半为血水或者混合有鳗鱼组织液的水分，如果直接落在地上，一方面对地 面污染较为严重，影响整个鳗鱼调理间的环境，另一方面，随着人员的走动， 混合有鳗鱼组织液的水分随着人员的鞋子带向其他鳗鱼加工区域，也会造成其 他区域的污染。
发明内容
本实用新型的目的在于：提供一种能够集中引导鳗鱼调理台废水流向的鳗 鱼调理台废水自动排泄装置。
本实用新型的目的是这样实现的：它包括连接板、导流板、收集槽、导流 管，所述的连接板位于两个相邻调理台之间略低于台面的位置，在两个调理台 相邻的侧边处，还设有向下延伸的导流板，连接板位于导流板之间且与导流板 连接，在导流板的下方还设有收集槽，收集槽上连接有用于水流排放的导流管。
本实用新型的优点如下：提供了一种能够引导鳗鱼调理台废水流向的废水 自动排泄装置，使得废水流向指定的位置，避免了传统废水直接流向地面而造 成地面污染的情况发生。
