申请日2011.12.31
公开(公告)日2012.09.05
IPC分类号C02F9/08; C02F1/52; C02F1/72; C02F1/32
摘要
本实用新型公开一种高磷废水处理系统，其包括有对高磷废水进行光氧化的光氧化池和用于沉淀废水中混凝物的沉淀池，其中，该沉淀池与光氧化池连通。藉此，通过设置光氧化池彻底氧化废水中有机磷，利用沉淀池将废水中混凝物沉淀，从而，有效去除废水中总磷，达到国家排放标准。并该高磷废水处理系统能彻底氧化有机物，使之矿化;废水在紫外光的催化作用下，药剂利用率高，减少了投加药量，降低运行成本;该高磷废水处理系统反应速度快，停留时间少，占地面积少;该高磷废水处理系统自动化程度高，运行稳定，可避免人为的操作失误;该高磷废水处理系统污泥量少，且不受环境温度的因素的影响。
权利要求书
1.一种高磷废水处理系统，其特征在于：包括有对高磷废水进行光氧化的光氧化池和用于沉淀废水中混凝物的沉淀池，其中，该沉淀池与光氧化池连通。
2.根据权利要求1所述的高磷废水处理系统，其特征在于：所述光氧化池与沉淀池之间连接有一调节池，其中，光氧化池出口连通于调节池入口，调节池出口连接于沉淀池入口。
3.根据权利要求2所述的高磷废水处理系统，其特征在于：所述调节池中设置有用于检测废水PH值的PH检测装置。
4.根据权利要求2所述的高磷废水处理系统，其特征在于：所述调节池中设置有用于搅拌废水的搅拌装置。
5.根据权利要求1所述的高磷废水处理系统，其特征在于：所述光氧化池底部设置有一对废水曝气使水质、水量均匀的曝气装置。
6.根据权利要求1所述的高磷废水处理系统，其特征在于：所述沉淀池底部连通有一用于排出沉淀池内混凝物的排污装置。
7.根据权利要求1所述的高磷废水处理系统，其特征在于：所述光氧化池中设置有PH检测装置和ORP检测装置。
说明书
一种高磷废水处理系统
技术领域
本实用新型涉及废水处理领域技术，尤其是指一种高磷废水处理系统。
背景技术
工业生产中产生的含磷废水往往含磷浓度很高，如最为典型的涂装废水中磷酸盐浓度已经达到100mg/L，磷肥废水的磷酸盐浓度还要高，已经远远超过了生化处理方法的极限。对于高浓度含磷废水通常需要经过处理后才能排放，目前主要使用的物化处理法为化学沉淀法，先将高磷废水进行化学沉淀，再进行生化处理，最后再化学沉淀，该处理方法存在废水处理成本高，投资成本高，占地面积大，微生物培养困难、抗冲击能力弱，自动化程度低，人工消耗大，产生污泥量大等缺点。因此，应对现有高磷废水处理系统进行改良。
实用新型内容
有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种高磷废水处理系统，其能有效解决现有废水处理系统成本高，占地面积大，微生物培养困难、抗冲击能力弱，自动化程度低，人工消耗大，产生污泥量大的问题。
为实现上述目的，本实用新型采用如下之技术方案：
一种高磷废水处理系统，其包括有对高磷废水进行光氧化的光氧化池和用于沉淀废水中混凝物的沉淀池，其中，该沉淀池与光氧化池连通。
作为一种优选方案：所述光氧化池与沉淀池之间连接有一调节池，其中，光氧化池出口连通于调节池入口，调节池出口连接于沉淀池入口。
作为一种优选方案：所述调节池中设置有用于检测废水PH值的PH检测装置。
作为一种优选方案：所述调节池中设置有用于搅拌废水的搅拌装置。
作为一种优选方案：所述光氧化池底部设置有一对废水曝气使水质、水量均匀的曝气装置。
作为一种优选方案：所述沉淀池底部连通有一用于排出沉淀池内混凝物的排污装置。
作为一种优选方案：所述光氧化池中设置有PH检测装置和ORP检测装置。
本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知，通过设置光氧化池彻底氧化废水中有机磷，利用沉淀池将废水中混凝物沉淀。藉此，废水中总磷被有效去除，达到国家排放标准，并该高磷废水处理系统能彻底氧化有机物，使之矿化;废水在紫外光的催化作用下，药剂利用率高，减少了投加药量，降低运行成本;该高磷废水处理系统反应速度快，停留时间少，占地面积少;该高磷废水处理系统自动化程度高，运行稳定，可避免人为的操作失误;该高磷废水处理系统污泥量少，且不受环境温度的因素的影响。

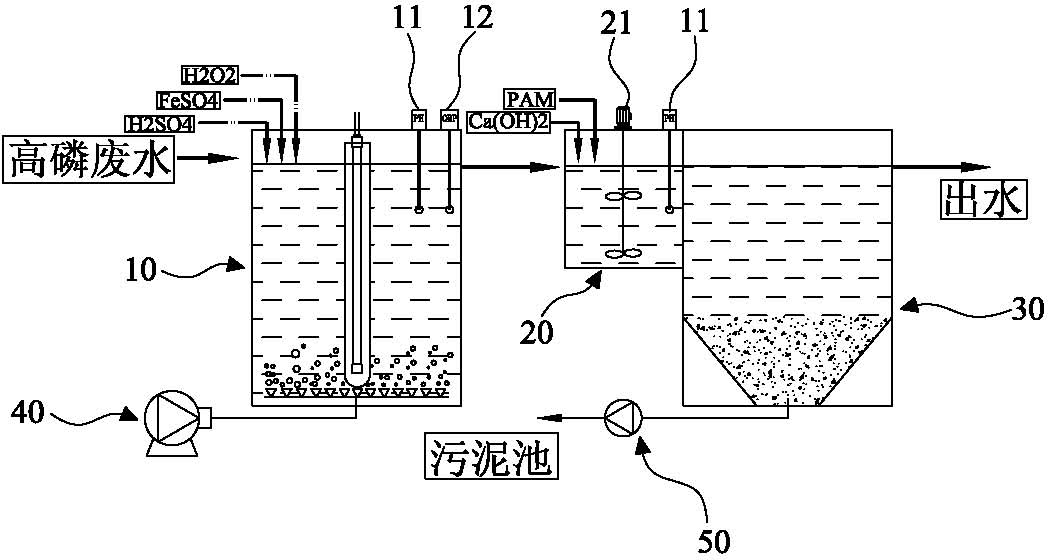

为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对其进行详细说明。
