申请日2011.12.31
公开(公告)日2012.09.05
IPC分类号C02F11/14
摘要

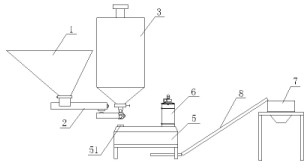

本实用新型公开了一种连续式污泥自动固化处理装置，包括污泥储料仓和固化剂储料仓，所述污泥储料仓的底部安装有污泥计量输送装置，所述固化剂储料仓的底部安装有固化剂计量输送装置，所述污泥计量输送装置和所述固化剂计量输送装置连接有混合搅拌装置，所述混合搅拌装置安装有搅拌除尘装置，所述混合搅拌装置的出料口下方安装有处理后污泥输送装置，所述处理后污泥输送装置的末端安装有成品转运仓。通过自动控制系统，很容易的实现各类固化剂跟污泥的自动配比，自动计量，保证了配比精度，污泥和固化剂在输送、计量和搅拌过程中，整个系统全封闭，臭气和污泥颗粒不会对环境造成二次污染，环保性好;污泥和固化剂上料、自动配比、输送、混合搅拌的过程连续运行，操作方便、生产效率高，特别适合大流量作业。
权利要求书
1.连续式污泥自动固化处理装置，其特征在于：包括污泥储料仓和固化剂储料仓，所述污泥储料仓的底部安装有污泥计量输送装置，所述固化剂储料仓的底部安装有固化剂计量输送装置，所述污泥计量输送装置和所述固化剂计量输送装置连接有混合搅拌装置，所述混合搅拌装置安装有搅拌除尘装置，所述混合搅拌装置的出料口下方安装有处理后污泥输送装置，所述处理后污泥输送装置的末端安装有成品转运仓。
2.如权利要求1所述的连续式污泥自动固化处理装置，其特征在于：所述污泥计量输送装置包括污泥输送机，所述污泥输送机下方安装有重量计量器。
3.如权利要求1所述的连续式污泥自动固化处理装置，其特征在于：所述固化剂计量输送装置包括固化剂输送机，所述固化剂输送机下方安装有重量计量器。
4.如权利要求2或3所述的连续式污泥自动固化处理装置，其特征在于：所述重量计量器连接有自动控制装置。
5.如权利要求1所述的连续式污泥自动固化处理装置，其特征在于：所述混合搅拌装置为搅拌机，所述搅拌机顶部分别设有污泥入口和固化剂入口。
6.如权利要求5所述的连续式污泥自动固化处理装置，其特征在于：所述搅拌除尘装置为安装在所述搅拌机顶部的除尘机。
7.如权利要求1所述的连续式污泥自动固化处理装置，其特征在于：所述处理后污泥输送装置为皮带输送机。
说明书
连续式污泥自动固化处理装置
技术领域
本实用新型涉及一种污泥处理装置。
背景技术
现代工业社会使生产力和人们的生活水平大大提高，但另一方面生产和生活的废物排放也相应增加。污泥是污水处理后的附属品，是一种由有机残片、细菌菌体、无机颗粒、胶体等组成的极其复杂的非均质体。污泥的成分非常复杂，除含有大量的水分外，还含有大量的有机质、难降解的有机物、多种微量元素、病原微生物和寄生虫卵、重金属等成分。大量的未经处理的污泥任意堆放，会对环境造成新的污染，因此，如何将产量巨大、成分复杂的污泥无害化、资源化，已成为世界瞩目的课题之一。
随着中国城市污水处理厂的普及，污泥产量持续增加。据统计，目前中国污泥(含水率80%)的产量约4200万吨/年，而且还以每年大约15%的速度增长。常用脱水方法脱水后污泥含水率通常在75%～85%左右，高含水率泥饼不但不利于运输、堆放，而且给污泥的后续处理带来困难。并且污泥不稳定、易腐败、有恶臭等含有大量的有机物、重金属以及致病菌和病原菌等 污泥处置问题已成为污水处理行业发展的“瓶颈” 。
当前，污泥处理较多采用干化焚烧、堆肥、和直接填埋、投海等方法。直接焚烧热值很低，处理成本居高不下，堆肥占地面积大，周期长并且受地域、气候、湿度的限制，不可能大积的推广，直接填埋、投海可能会使填埋场上面形成沼泽，导致车辆下陷，无法在上面进行填埋作业，甚至引起垃圾坝垮塌。污泥会钻入渗沥液处理设备和沼气处理设施，造成严重影响和安全隐患。污泥滑动性会造成垃圾山的不稳定。此外没有经过专门稳定化处理的污泥，含有重金属、病原菌和其他长效有机污染物对土壤产生危害。
发明内容
本实用新型所要解决的技术问题是提供一种操作方便、可靠性高、环保性好的连续式污泥自动固化处理装置。
为解决上述技术问题，本实用新型的技术方案是：包括污泥储料仓和固化剂储料仓，所述污泥储料仓的底部安装有污泥输送计量装置，所述固化剂储料仓的底部安装有固化剂输送计量装置，所述污泥输送计量装置和所述固化剂输送计量装置连接有混合搅拌装置，所述混合搅拌装置安装有搅拌除尘装置，所述混合搅拌装置的出料口下方安装有处理后污泥输送装置，所述处理后污泥输送装置的末端安装有成品转运仓。
作为优选的技术方案，所述污泥输送计量装置包括污泥输送机，所述污泥输送机下主安装有重量计量器。
作为优选的技术方案，所述固化剂输送计量装置包括固化剂输送机，所述固化剂输送机下方安装有重量计量器。
作为优选的技术方案，所述重量计量器连接有自动控制装置。
作为优选的技术方案，所述混合搅拌装置为搅拌机，所述搅拌机顶部分别设有污泥入口和固化剂入口。
作为优选的技术方案，所述搅拌除尘装置为安装在所述搅拌机顶部的除尘器。
作为优选的技术方案，所述处理后污泥输送装置为皮带输送机。
由于采用了上述技术方案，包括污泥储料仓和固化剂储料仓，所述污泥储料仓的底部安装有污泥输送计量装置，所述固化剂储料仓的底部安装有固化剂输送计量装置，所述污泥输送计量装置和所述固化剂输送计量装置连接有混合搅拌装置，所述混合搅拌装置安装有搅拌除尘装置，所述混合搅拌装置的出料口下方安装有处理后污泥输送装置，所述处理后污泥输送装置的末端安装有成品转运仓。通过自动控制系统，很容易的实现各类固化跟污泥的自动配比，具有操作简便、计量配比准确的优点，污泥和固化剂在输送和搅拌过程中，由于整个系统全封闭，臭气和污泥颗粒不会对环境造成二次污染，环保性好;污泥和固化剂上料、自动配比、输送、混合搅拌的过程连续运行，操作方便、生产效率高，特别适合大流量作业。
