申请日2011.12.31
公开(公告)日2012.09.05
IPC分类号C02F9/04
摘要
本实用新型公开一种活性炭做载体的光触媒有机废水处理系统，包括顺次连通的废水调节池、反应池和集水池，其中，该反应池包括有反应器本体和置于该反应器本体中的活性炭载体，并该反应器本体内伸入有光触媒和用于给光触媒提供光线的光照装置;本实用新型通过利用光触媒，使得触媒见光度大，有效提高触媒利用率，从而大大提高去污效率;整个系统中不需要添加任何的药品，不会造成二次污染，也降低了系统运行成本，具有较好的经济效益;同时，其抗冲击能力强，对任何浓度的有机物都有效，只需要调整反应时间即可，其操作极其简便。
权利要求书
1.一种活性炭做载体的光触媒有机废水处理系统，其特征在于：包括顺次连通的废水调节池、反应池和集水池，其中，该反应池包括有反应器本体和置于该反应器本体中的活性炭载体，并该反应器本体内伸入有光触媒和用于给光触媒提供光线的光照装置。
2.根据权利要求1所述的活性炭做载体的光触媒有机废水处理系统，其特征在于：所述反应器本体内底部设置有曝气装置。
3.根据权利要求2所述的活性炭做载体的光触媒有机废水处理系统，其特征在于：所述曝气装置系泵型曝气装置。
4.根据权利要求1所述的活性炭做载体的光触媒有机废水处理系统，其特征在于：所述废水调节池设置有搅拌装置和PH值检测器。
说明书
活性炭做载体的光触媒有机废水处理系统
技术领域
本实用新型涉及废水处理系统领域技术，尤其是指一种活性炭做载体的光触媒有机废水处理系统。
背景技术
随着工业迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。例如，工业产生的有机废水，其酸、碱类众多，往往具有强酸或强碱性，一方面，有机废水会使受纳水体缺氧甚至厌氧，多数水生物将死亡，从而产生恶臭，恶化水质和环境;另一方面，有机废水不但使水体失去使用价值，更严重影响水体附近人民的正常生活;再者，有机废水中含有大量有毒有机物，会在水体、土壤等自然环境中不断累积、储存，最后进入人体，危害人体健康。
而对于处理前述有机废水中的有机物，一般的传统方法为生化法处理，生物培养困难，抗冲击能力弱，去除效率不高，操作难度大，自动化程度低，需要较大的劳动力。
藉此，需要研究出更好的方案来解决上述问题。
实用新型内容
有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种活性炭做载体的光触媒有机废水处理系统，其去除效率高、易于操作且运行成本低。
为实现上述目的，本实用新型采用如下之技术方案：

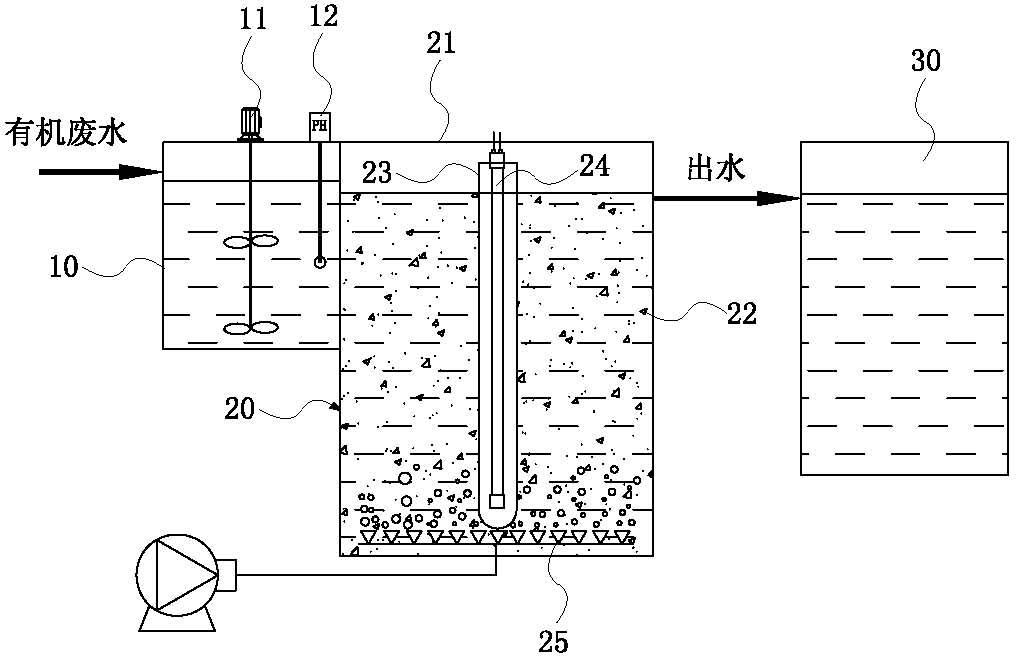

一种活性炭做载体的光触媒有机废水处理系统，包括顺次连通的废水调节池、反应池和集水池，其中，该反应池包括有反应器本体和置于该反应器本体中的活性炭载体，并该反应器本体内伸入有光触媒和用于给光触媒提供光线的光照装置。
作为一种优选方案，所述反应器本体内底部设置有曝气装置。
作为一种优选方案，所述曝气装置系泵型曝气装置。
作为一种优选方案，所述废水调节池设置有搅拌装置和PH值检测器。
本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知，其主要系通过利用光触媒，使得光触媒见光度大，有效提高光触媒利用率，从而大大提高去污效率;整个系统中不需要添加任何的药品，不会造成二次污染，且光触媒的有效期非常长久，其维护费用低，大大降低了系统运行成本，具有较好的经济效益;同时，其抗冲击能力强，对任何浓度的有机物都有效，只需要调整反应时间即可，其操作极其简便。
为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对本实用新型进行详细说明。
