申请日2011.12.31
公开(公告)日2012.09.05
IPC分类号G01N21/64
摘要
本实用新型提供了一种医疗废水的检测装置，包括：采集单元，所述采集单元用于采集待测医疗废水，并输送到测量单元中的测量池;培养基，所述培养基适用于待测医疗废水中的待测菌群;测量单元，所述测量单元包括：光源，所述光源发出的测量光射入测量池内的混合液;检测器，所述检测器用于将检测到的所述测量池内待测医疗废水和培养基的混合液的光信号转换为电信号，并传送到分析模块，所述电信号与检测时间相关联。本实用新型具有指示意义强、检测时间短、精确度高等优点。
权利要求书
1.医疗废水的检测装置，所述检测装置包括：采集单元、培养基、测量单元和分析模块;其特征在于：
所述采集单元用于采集待测医疗废水，并输送到测量单元中的测量池;
所述培养基适用于待测医疗废水中的待测菌群;
所述测量单元包括：
光源，所述光源发出的测量光射入测量池内的混合液;
检测器，所述检测器用于将检测到的所述测量池内待测医疗废水和培养基的混合液的光信号转换为电信号，并传送到分析模块，所述电信号与检测时间相关联;
所述分析模块包括以下子模块：
判断子模块，所述判断子模块用于根据接收到的所述电信号在预判期内的变化趋势而判断待测医疗废水是否满足消毒要求，并将判断结果传送到计算子模块;
计算子模块，所述计算子模块用于当接收到的判断结果为是时，根据接收到的所述电信号而得出待测医疗废水中待测菌群的浓度。
2.根据权利要求1所述的检测装置，其特征在于：采集单元包括泵、多通道选向阀，所述待测医疗废水、培养基、测量池分别与所述阀通道连通。
3.根据权利要求1所述的检测装置，其特征在于：所述检测装置进一步包括：
报警器，所述报警器的输入端连接判读子模块。
说明书
医疗废水的检测装置
技术领域
本实用新型涉及水的检测，特别涉及医疗废水的检测装置。
背景技术
医疗废水是日常排放量较多，潜在致病危害最大的污水之一，含有大量的 细菌、病毒及寄生虫等病原微生物，大多医疗废水中细菌总数每毫升达几百万 至几千万，其中大肠菌群数每毫升污水大多在20万个以上，肠道致病菌检出率 达30%-100%，医院每天排出成百上千吨含有污染性病原菌的医疗废水，这些废 水如不及时采取液氯消毒、次氯酸钠消毒或漂白粉消毒等处理措施，不进行有 效的微生物指标监测，就通过市政污水管道进入污水处理厂后，会造成水质的 严重下降，影响人民身体健康。因此，防治医疗废水污染是医疗废水防治的首 要目标，我国制定的医疗废水排放标准(GB18466-2005)规定以粪大肠菌群数 为主要的微生物监测指标之一，标准限制为综合医疗机构不超过500MPN/L，传 染病结核病机构不超过100MPN/L。
粪大肠菌群系指在45℃培养24～48小时能发酵乳糖产酸产气的革兰氏阴性 无芽孢杆菌，是人和各种动物肠道中的寄居菌，常随粪便从人和动物排出，一 旦检出则意味着水质被污染，预示着肠道致病菌的存在，因此是国内外公认的 卫生监测指示菌，在医疗废水微生物指标监测中尤为重要。目前我国制定的粪 大肠菌群标准检测方法包括多管发酵法和滤膜法，均采用经典培养方法，结合 最大可能计数(MPN)或显微镜检进行定量分析，不但步骤繁琐、工作量大， 而且耗时较长，需24-72小时方可汇报结果。而2006年采用的饮用水酶底物标 准方法虽然无需制备培养基，简化了操作，但是也需24小时才能得出检测结果。 显而易见，如此长的检测时间会导致医疗废水质量监控滞后，可能使未经消毒 处理或处理效果不佳的污水排入外界环境或市政污水管道，进而威胁人身安全， 产生严重后果。
为满足大肠菌群的快速检测需求，确保水质安全，现已发展出相应的在线 监测仪器，如挪威ColifastAS公司的colifast、法国赛环的Colilert3000和青岛佳 明的JMS2009。该类仪器利用大肠菌代谢产生的特异指示酶，水解相应的发光 或显色底物，通过连续光学监测，对大肠菌进行定性和定量分析。与传统方法 相比，在线仪器能够缩短检测时间至4-18小时，其检测时间由初始大肠菌数量 决定，初始菌量越大，则检测时间越短。不过，上述水质大肠菌群在线监测仪 主要用于水环境监测，对医疗废水应用特点考虑不足：上述仪器仅能通过粪大 肠菌群的最终检测结果进行医疗废水质量评估，而不具备消毒与否的早期预判 方法和功能，导致未经消毒处理的废水仍需数小时方能得出评估结果，从而使 医疗废水在检测期间大量排放，严重影响环境质量和人身健康。
实用新型内容
为了解决上述现有技术方案中的不足，本实用新型提供了一种能够进行早 期消毒预判、及时报警的医疗废水检测装置。
本实用新型的目的是通过以下技术方案实现的：

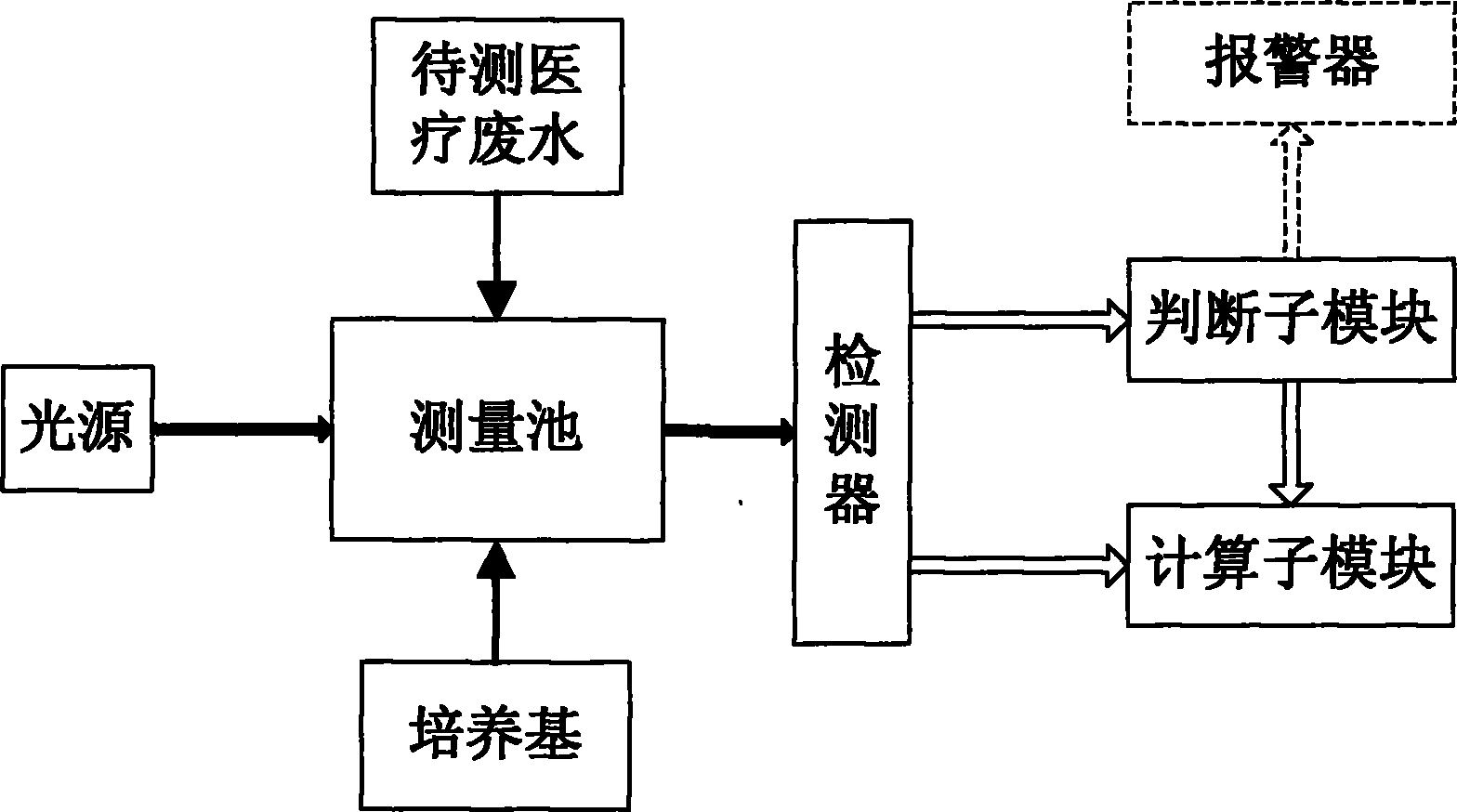

医疗废水的检测装置，所述检测装置包括：
采集单元，所述采集单元用于采集待测医疗废水，并输送到测量单元中的 测量池;
培养基，所述培养基适用于待测医疗废水中的待测菌群;
测量单元，所述测量单元包括：
光源，所述光源发出的测量光射入测量池内的混合液;
检测器，所述检测器用于将检测到的所述测量池内待测医疗废水和培养基 的混合液的光信号转换为电信号，并传送到分析模块，所述电信号与检测时间 相关联;
分析模块，所述分析模块包括以下子模块：
判断子模块，所述判断子模块用于根据接收到的所述电信号在预判期内的 变化趋势而判断待测医疗废水是否满足消毒要求，并将判断结果传送到计算子 模块;
计算子模块，所述计算子模块用于当接收到的判断结果为是时，根据接收 到的所述电信号而得出待测医疗废水中待测菌群的浓度。
根据上述的检测装置，可选地，所述计算子模块用于根据所述电信号到达 阈值时对应的检测时间、菌群初始浓度与检测时间的标准关系而得到待测医疗 废水中待测菌群的浓度。
根据上述的检测装置，优选地，采集单元包括泵、多通道选向阀，所述待 测医疗废水、培养基、测量池分别与所述多通道选向阀的通道连通。
根据上述的检测装置，可选地，所述检测装置进一步包括：
报警器，所述报警器的输入端连接判断子模块。
与现有技术相比，本实用新型具有的有益效果为：
1、根据酶底物实时监测方法在医疗废水应用中的特征酶变化趋势，实现早 期消毒预判功能，在较短时间内得出医疗废水消毒情况，并指示未消毒水体质 量不达标，极大地缩短了该种情况下的微生物评估时间，有助于医疗废水的及 时监控预警;
2、检测电路通过可调式增益放大，在消毒预判前后进行信号增益调节，有 效解决早期预判和后续定量分析的量程差异问题，确保定量精度与准确性。
3、同一监测流程实现早期消毒预判和微生物定量分析两项功能，无需手工 分析等额外操作，节省资源。
