申请日2011.12.31
公开(公告)日2012.09.05
IPC分类号C02F11/10; C02F11/12
摘要
本实用新型提供一种废油脂作燃料的污泥干燥装置，包括燃烧器、热风炉、干燥器和干馏机，其在燃烧器前级设有废油脂处理器，废油脂处理器通过管道和油泵与燃烧器相连接，燃烧器通过管道分别与热风炉和干馏机相连接，热风炉通过管道与干燥器相连接。本实用新型的燃烧器采用废油脂作燃料，变废为宝，同时有效地利用了干燥干馏过程中的余热进行热循环二次利用，降低了热损耗，减少了物料的能耗，为一种有前景的城市生化污泥资源化处理系统中的关键设备。
权利要求书
1.一种废油脂作燃料的污泥干燥装置，包括燃烧器、热风炉、干燥器和干 馏机，其特征是在燃烧器前设有废油脂处理器，废油脂处理器通过管道和油泵 与燃烧器相连接，燃烧器通过管道分别与热风炉和干馏机相连接，热风炉通过 管道与干燥器相连接。
2.根据权利要求1所述的废油脂作燃料的污泥干燥装置，其特征是在燃烧 器上连接有空压机，通过空压机为废油脂在燃烧器中燃烧提供空气。
3.根据权利要求1所述的废油脂作燃料的污泥干燥装置，其特征是干馏机 通过风机与热风炉相连接，为热风炉回送污泥干馏时产生的可燃性气体。
4.根据权利要求1所述的废油脂作燃料的污泥干燥装置，其特征是干馏机 通过风机与干燥器相连接，为干燥回送污泥干馏时产生的高温烟气。
5.根据权利要求1所述的废油脂作燃料的污泥干燥装置，其特征是干燥器 为三级污泥干燥机。
说明书
废油脂作燃料的污泥干燥装置
技术领域
本实用新型涉及一种污泥处理环保设备，特别是一种废油脂作燃料的污泥干燥装置。
背景技术
随着城市化进程的加快，城市的环境污染越来越严重，作为城市污染源之一的生活污水和工业废水都必须经过处理，达到环保部门的标准后才能排放，已经成为一种强制性的环境保护措施。生活污水和工业废水中含有大量污泥，对此类生化污泥的处理措施国内外均有所报导。目前我国对污泥处理方法有填埋法、堆肥法、燃烧法和造炭法等，主要是以填埋法为主，填埋法所需要费用较低，简单易行，但占地面积大，存在污染源转移的风险。近有研究显示，污泥处理系统的发展正往环保资源化的方向发展，污泥处理环保资源化过程的一个重要过程阶段是污泥的干燥阶段，其所需的干燥设备有较严格的要求，既能快速干燥污泥，提高效率，又能节约能源，降低费用，还要防止二次污染。采用废油脂作燃料来干燥污泥是一种开拓性的尝试。
发明内容
本实用新型提供一种废油脂作燃料的污泥干燥装置，其利用生活和工业上产生的废油脂作燃料，对污泥进行干燥、干馏处理，处理效果显著，从而达到利用废油脂来进行污泥处理资源化的目的。
本实用新型所采取的技术方案：

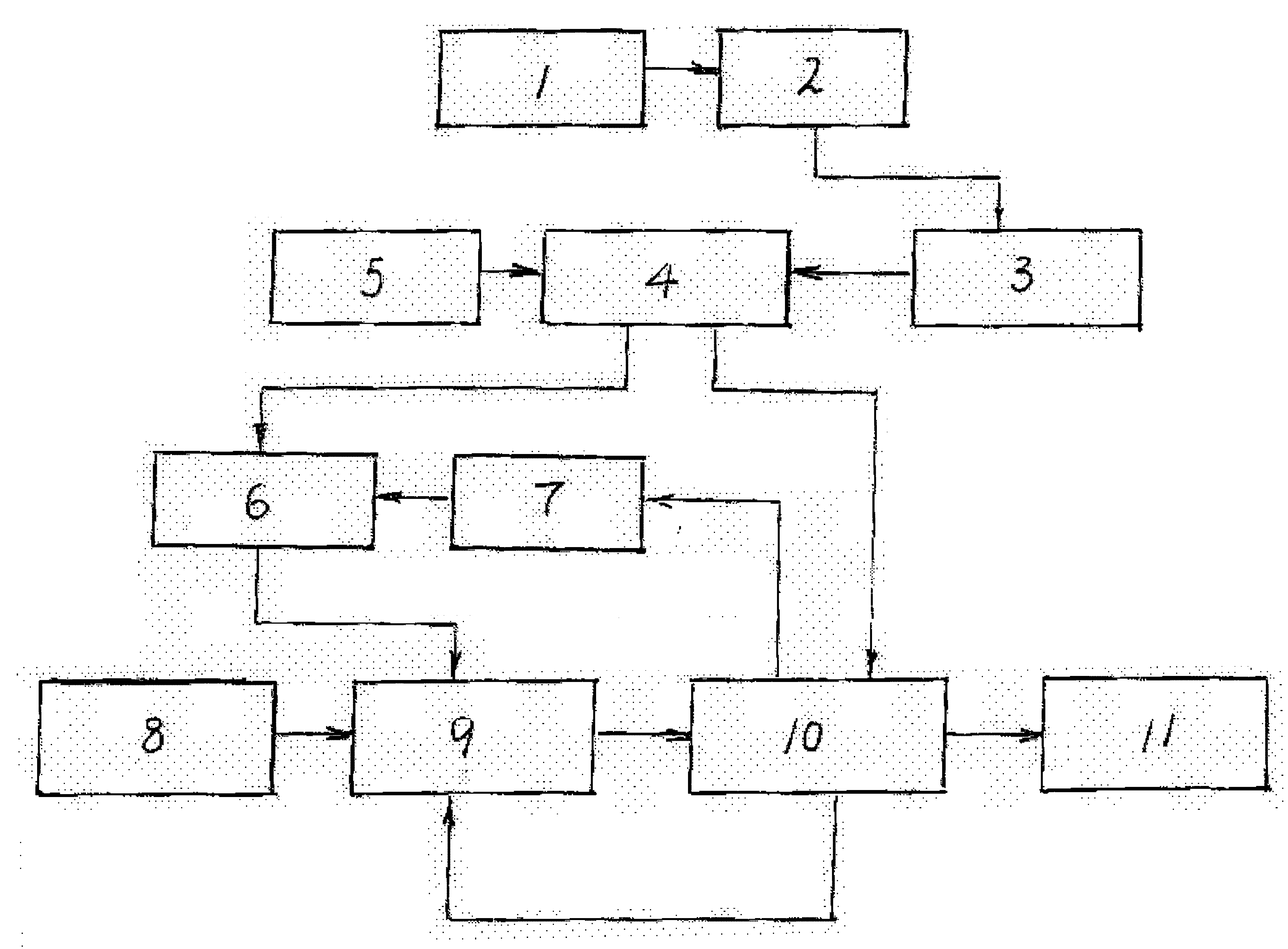

一种废油脂作燃料的污泥干燥装置，包括燃烧器、热风炉、干燥器和干馏机，其特征是在燃烧器前级设有废油脂处理器，废油脂处理器通过管道和油泵 与燃烧器相连接，燃烧器通过管道分别与热风炉和干馏机相连接，热风炉通过管道与干燥器相连接。
本实用新型的燃烧器上连接有空压机，通过空压机为废油脂在燃烧器中燃烧提供空气;干馏机通过风机与热风炉相连接，为热风炉回送污泥干馏时产生的可燃性气体;干馏机通过风机与干燥器相连接，为干燥器回送污泥干馏时产生的高温烟气。
所述的干燥器为三级污泥干燥机，干馏机为外热式回转干馏机。
本实用新型的有益效果：本污泥干燥装置的主体设备三级污泥干燥机和外热式回转干馏机都有很高的热效率，干燥效果好;在燃烧器中采用废油脂作燃料，变废为宝，同时本干燥装置有效地利用干燥干馏过程中的余热，降低了热损耗，减少了物料的能耗，是城市生化污泥资源化处理系统中的关键设备之一。
