申请日2011.12.31
公开(公告)日2012.09.12
IPC分类号C02F9/02; G07F13/10
摘要
本实用新型公开了一种袋装水制售机废水收集装置，包括接水底盘，接水底盘设有排水口和连接排水口将废水排出的第一排水管道，接水底盘的上方分别设有用于盛接包装膜的杀菌浸泡机构和清洗机构产生废水的接水盒，接水盒连接有将废水送至接水底盘的出水管道。采用本实用新型的袋装水制售机的废水收集装置，针对杀菌浸泡机构和清洗机构产生的废水设有盛接的接水盒，接水盒的废水经过出水管道通向制售机底部的接水底盘;同时接水底盘还可以盛接水处理机构产生的废水、灌装水过程产生的废水以及其他涉水机构损坏渗漏产生的废水，并通过排水管道集中排出到外界，保证制售机内外洁净卫生。
权利要求书
1.一种袋装水制售机废水收集装置，其特征在于，包括接水底盘，所述 接水底盘设有排水口和连接所述排水口将废水排出的第一排水管道，所述接水 底盘的上方分别设有用于盛接包装膜的杀菌浸泡机构和清洗机构产生废水的 接水盒，所述接水盒连接有将废水送至所述接水底盘的出水管道。
2.根据权利要求1所述的袋装水制售机废水收集装置，其特征在于，所 述接水盒包括用于盛接杀菌浸泡机构产生废水的第一接水盒和用于盛接清洗 机构产生废水的第二接水盒。
3.根据权利要求2所述的袋装水制售机废水收集装置，其特征在于，所 述第一接水盒设置在杀菌浸泡机构下方，所述第一接水盒为略大于杀菌浸泡机 构外缘的无盖盒体。
4.根据权利要求2所述的袋装水制售机废水收集装置，其特征在于，所 述第二接水盒设置在清洗机构下方，所述第二接水盒为略大于清洗机构外缘的 无盖盒体。
5.根据权利要求2所述的袋装水制售机废水收集装置，其特征在于，所 述第一接水盒底面连接有将废水送至所述接水底盘的第一出水管道，所述第二 接水盒底面连接有将废水送至所述接水底盘的第二出水管道。
6.根据权利要求1所述的袋装水制售机废水收集装置，其特征在于，废 水收集装置还设有收集水处理机构产生的废水的第二排水管道。
7.根据权利要求6所述的袋装水制售机废水收集装置，其特征在于，所 述第二排水管道通到所述接水底盘的上方。
8.根据权利要求6所述的袋装水制售机废水收集装置，其特征在于，所 述第二排水管道和所述接水底盘的第一排水管道相联通。
9.根据权利要求1至8任一项所述的袋装水制售机废水收集装置，其特 征在于，所述第一排水管道、第二排水管道和所述第一出水管道、第二出水管 道上分别设有控制阀门。
说明书
一种袋装水制售机废水收集装置
技术领域
本实用新型属于饮用水技术领域，涉及一种袋装水制售机，尤其涉及一种 袋装水制售机的废水收集装置。
背景技术
现有的袋装水制售机，通常在制售机内部完成水处理机构对水进行过滤净 化处理、包装膜杀菌浸泡机构和清洗机构对包装膜进行杀菌消毒的处理、然后 包装膜制作包装袋和包装袋灌装水的作业。水处理机构包括水经石英沙罐、活 性炭烦罐和RO膜过滤器等装置，对水逐步过滤净化处理，这些装置使用一段 时间后会沉积了大量的滤出物，效率降低，需要对这些装置进行反冲洗，另外， 储水箱使用一段时间也需要对其进行冲洗，冲洗均会产生废水;包装膜杀菌浸 泡机构和清洗机构，在杀菌浸泡机构的清洗、更换药水，以及清洗机构的喷淋 清洗过程中也会产生废水;包装袋灌装水的过程，如发生机器故障、包装膜破 损或封口不完全而流出的水，制售机内部涉水的机构，包括水管、接头、水质 检测仪表等损坏而发生渗漏的水，都形成了废水。
现有的制售机内部，针对产生的各种废水，没有设置分别收集废水和排出 废水的装置，导致废水直接排放到制售机所处的地面上，形成所处的地面和周 边地面的积水，对环境造成不良的影响。
实用新型内容
本实用新型要解决的技术问题在于，针对现有技术的袋装水制售机的缺少 收集各种废水和排出废水的装置的缺陷，提供一种结构简单、可收集各种废水 和排出各种废水、保证制售机内外洁净卫生的袋装水制售机的废水收集装置。
本实用新型解决其技术问题所采用的技术方案是：构造一种袋装水制售机 废水收集装置，包括接水底盘，所述接水底盘设有排水口和连接所述排水口将 废水排出的第一排水管道，所述接水底盘的上方分别设有用于盛接包装膜的杀 菌浸泡机构和清洗机构产生废水的接水盒，所述接水盒连接有将废水送至所述 接水底盘的出水管道。
本实用新型的袋装水制售机废水收集装置，所述接水盒包括用于盛接杀菌 浸泡机构产生废水的第一接水盒和用于盛接清洗机构产生废水的第二接水盒。
本实用新型的袋装水制售机废水收集装置，所述第一接水盒设置在杀菌浸 泡机构下方，所述第一接水盒为略大于杀菌浸泡机构外缘的无盖盒体。
本实用新型的袋装水制售机废水收集装置，所述第二接水盒设置在清洗机 构下方，所述第二接水盒为略大于清洗机构外缘的无盖盒体。
本实用新型的袋装水制售机废水收集装置，所述第一接水盒底面连接有将 废水送至所述接水底盘的第一出水管道，所述第二接水盒底面连接有将废水送 至所述接水底盘的第二出水管道。优选所述第一出水管道和第二出水管道的末 端靠近所述接水底盘的排水口。
本实用新型的袋装水制售机废水收集装置，废水收集装置还设有收集水处 理机构产生废水的第二排水管道。
本实用新型的袋装水制售机废水收集装置，所述第二排水管道通到所述接 水底盘的上方。
本实用新型的袋装水制售机废水收集装置，所述第二排水管道和所述接水 底盘的第一排水管道相联通。
本实用新型的袋装水制售机废水收集装置，其特征在于，所述第一排水管 道、第二排水管道和所述第一出水管道、第二出水管道上分别设有控制阀门。

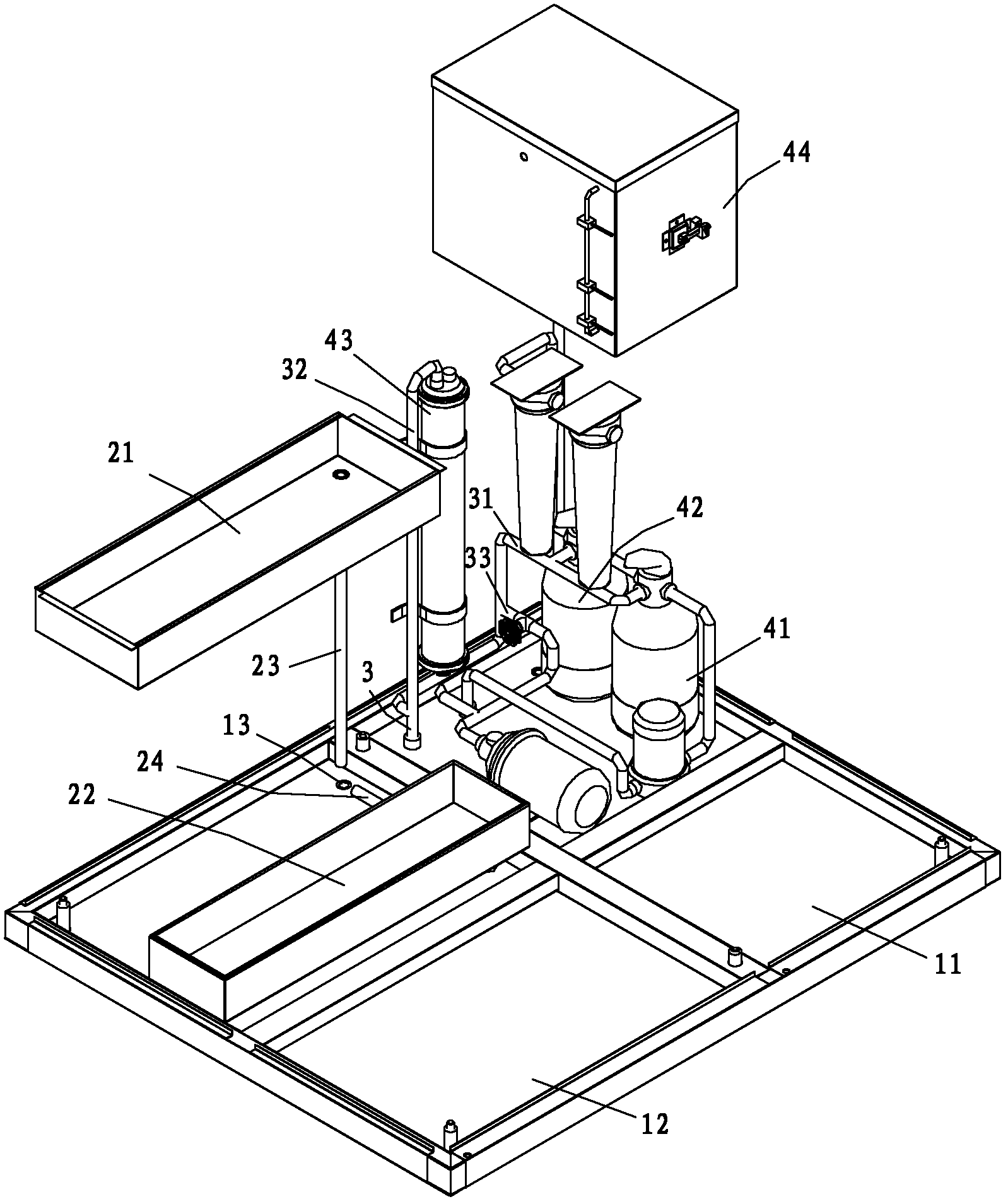

本实用新型中采用的袋装水制售机的废水收集装置，在制售机底部设有接 水底盘，接水底盘连接有将废水排出的排水管道，接水底盘的上方设有分别用 于盛接包装膜的杀菌浸泡机构和清洗机构产生废水的接水盒，接水盒连接有将 废水送至接水底盘的出水管道。采用本实用新型的废水收集装置，针对杀菌浸 泡机构和清洗机构产生的废水设有盛接的接水盒，接水盒的废水经过出水管道 送至制售机底部的接水底盘收集;同时接水底盘还可以盛接水处理机构产生的 废水、灌装水过程产生的废水以及其他涉水机构损坏渗漏产生的废水，并通过 排水管道集中排出到外界，保证制售机内外洁净卫生。
