申请日2011.12.31
公开(公告)日2012.10.24
IPC分类号C02F1/463; C02F9/06
摘要
本实用新型公开一种活性炭做载体的电解触媒废水处理系统,包括相互连通的废水调节池和流体化电解床反应器，其中，该废水调节池设置有搅拌装置和PH值检测器，该流体化电解床反应器包括有反应器本体和置于该反应器本体中的活性炭载体，并该反应器本体内加设有电絮凝反应装置和触媒;本实用新型通过电解和触媒两者结合，从而实现高效、节能、长期有效的去除废水中的污染物;其次是，采用高电压低电流电源，能避免电极钝化的现象，确保有效的去除污染物，且其能耗低，节约成本;再者，曝气装置的设置，搅动了反应器本体内的液体，避免电解钝化现象，有利于电解保持高效去除效率。
权利要求书
1.一种活性炭做载体的电解触媒废水处理系统，其特征在于：包括相互连通的废水调节池和流体化电解床反应器，其中，该废水调节池设置有搅拌装置和PH值检测器，该流体化电解床反应器包括有反应器本体和置于该反应器本体中的活性炭载体，并该反应器本体内加设有电絮凝反应装置和触媒，该电絮凝反应装置包括有直流电源、阳极和阴极，该阳极和阴极的一端分别连接于直流电源两端，并阳极和阴极的另一端伸入前述反应器本体内。
2.根据权利要求1所述的活性炭做载体的电解触媒废水处理系统，其特征在于：所述阳极为一个，所述阴极为两个。
3.根据权利要求1所述的活性炭做载体的电解触媒废水处理系统，其特征在于：所述直流电源为高电压低电流电源。
4.根据权利要求1所述的活性炭做载体的电解触媒废水处理系统，其特征在于：所述反应器本体内底部设置有曝气装置。
5.根据权利要求4所述的活性炭做载体的电解触媒废水处理系统，其特征在于：所述曝气装置系泵型曝气装置。
说明书
活性炭做载体的电解触媒废水处理系统
技术领域
本实用新型涉及废水处理系统领域技术，尤其是指一种活性炭做载体的电解触媒废水处理系统。
背景技术
随着工业迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。例如，工业产生的有机废水，其酸、碱类众多，往往具有强酸或强碱性，一方面，有机废水会使受纳水体缺氧甚至厌氧，多数水生物将死亡，从而产生恶臭，恶化水质和环境;另一方面，有机废水不但使水体失去使用价值，更严重影响水体附近人民的正常生活;再者，有机废水中含有大量有毒有机物，会在水体、土壤等自然环境中不断累积、储存，最后进入人体，危害人体健康。
而对于处理前述有机废水中的有机物，一般的传统方法为生化法处理，生物培养困难，抗冲击能力弱，去除效率不高，操作难度大，自动化程度低，需要较大的劳动力。
藉此，需要研究出更好的方案来解决上述问题。
实用新型内容
有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种活性炭做载体的电解触媒废水处理系统，其能够高效、节能、长期有效的去除废水中的污染物。
为实现上述目的，本实用新型采用如下之技术方案：

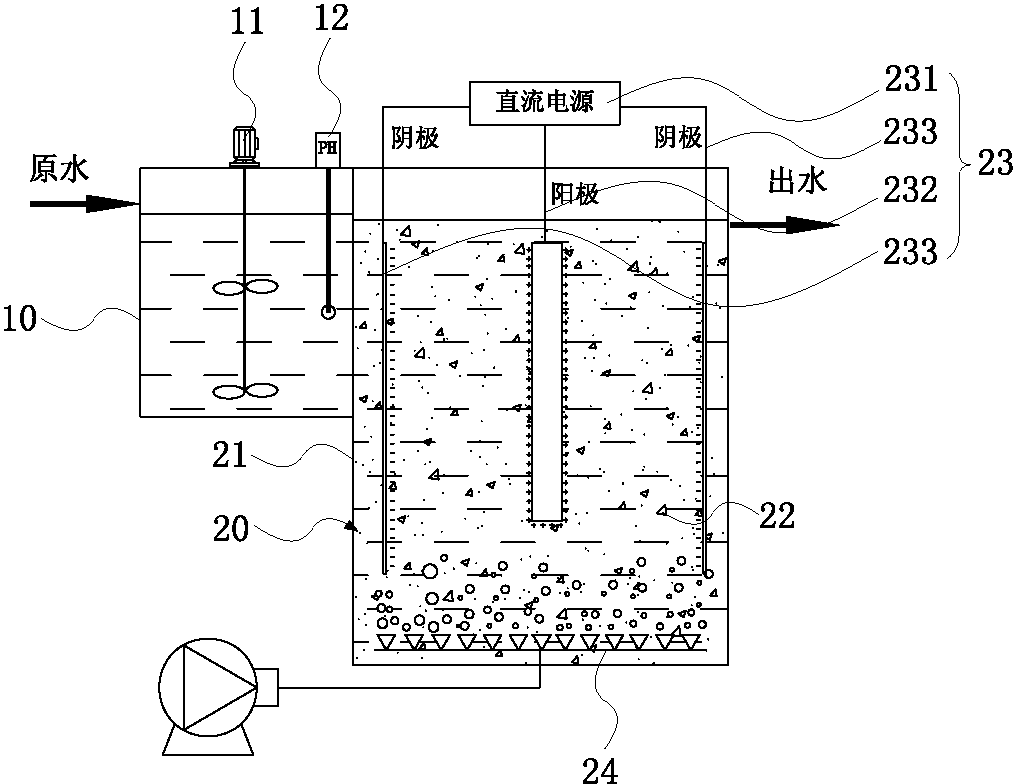

一种活性炭做载体的电解触媒废水处理系统，包括相互连通的废水调节池和流体化电解床反应器，其中，该废水调节池设置有搅拌装置和PH值检测器，该流体化电解床反应器包括有反应器本体和置于该反应器本体中的活性炭载体，并该反应器本体内加设有电絮凝反应装置和触媒，该电絮凝反应装置包括有直流电源、阳极和阴极，该阳极和阴极的一端分别连接于直流电源两端，并阳极和阴极的另一端伸入前述反应器本体内。
作为一种优选方案，所述阳极为一个，所述阴极为两个。
作为一种优选方案，所述直流电源为高电压低电流电源。
作为一种优选方案，所述反应器本体内底部设置有曝气装置。
作为一种优选方案，所述曝气装置系泵型曝气装置。
本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知，其主要是通过电解和触媒两者结合，从而实现高效、节能、长期有效的去除废水中的污染物;其次是，采用高电压低电流电源，能避免电极钝化的现象，确保有效的去除污染物，且其能耗低，节约成本;再者，曝气装置的设置，搅动了反应器本体内的液体，避免电解钝化现象，有利于电解保持高效去除效率。
为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对本实用新型进行详细说明。
