申请日2011.12.31
公开(公告)日2012.10.10
IPC分类号C02F1/52; B01F15/04; B01F7/22; B01F1/00
摘要
本实用新型公开了一种水处理系统用双套加药装置，包括：电动搅拌溶解箱、电控柜、计量泵、内连管道、手动阀门、平台、扶梯及底座附件，所述组件均布置在一个机架上，采用集中式框架结构，电动搅拌溶解箱为两套分别通过管道与计量泵连接，每套电动搅拌溶解箱上安装有进水口和溢流排污口，其中一套上还安装有投药口，另一套上安装有液位计和出液口。本实用新型的加药装置能够在冬天等低温低浊的情况下对水中较小的颗粒进行絮凝沉淀。
权利要求书
1.一种水处理系统用双套加药装置，包括：电动搅拌溶解箱、电控柜、计量泵、 内连管道、手动阀门、平台、扶梯及底座附件，其特征在于：所述组件均布置在 一个机架上，采用集中式框架结构，所述电动搅拌溶解箱为两套分别通过管道与 计量泵连接，每套电动搅拌溶解箱上安装有进水口和溢流排污口，其中一套上还 安装有投药口，另一套上安装有液位计和出液口。
2.根据权利要求1所述的水处理系统用双套加药装置，其特征在于：电动搅拌 溶解箱为直立、圆筒结构，安装有带摆线针轮减速装置的电动搅拌器。
3.根据权利要求2所述的水处理系统用双套加药装置，其特征在于：所述的电 动搅拌器呈螺旋桨式。
4.根据权利要求1所述的水处理系统用双套加药装置，其特征在于：所述的计 量泵为正排量隔膜形式。
说明书
一种水处理系统用双套加药装置
技术领域
本发明是关于一种水处理系统用双套加药装置，属水处理领域，可用作饮用水处理中 药剂的投加，也可用于其它方面。
背景技术
这种现有的加药装置由搅拌箱、溶液箱、计量泵及配套管道阀门等组成，其公知结构 是，利用搅拌箱里不锈钢搅拌器对药品和水进行搅拌，搅拌均匀后自流入溶液箱，由计量 泵打出加药装置。
现有技术在原理和结构研究有认识上的偏见，使现有技术在饮用水处理过程中对加药 设备进行单套投加有不合理之处，使现有技术在沉淀工艺用药等应用上方面还存在以下缺 陷：现有技术只采用一套溶药、储药系统，在投加药品的种类上受到限制;现有技术在饮 用水处理中只能起到初步絮凝的作用，在冬天等低温低浊的情况下，不能对水中较小的颗 粒进行絮凝沉淀，因此影响饮用水出水水质。
实用新型内容
本发明的目的是提供一种水处理系统用双套加药装置，可以较好地解决现有技术的上 述缺陷，使加药装置能够在冬天等低温低浊的情况下，对水中较小的颗粒进行絮凝沉淀。 本发明装置是通过这样的技术方案实现的：

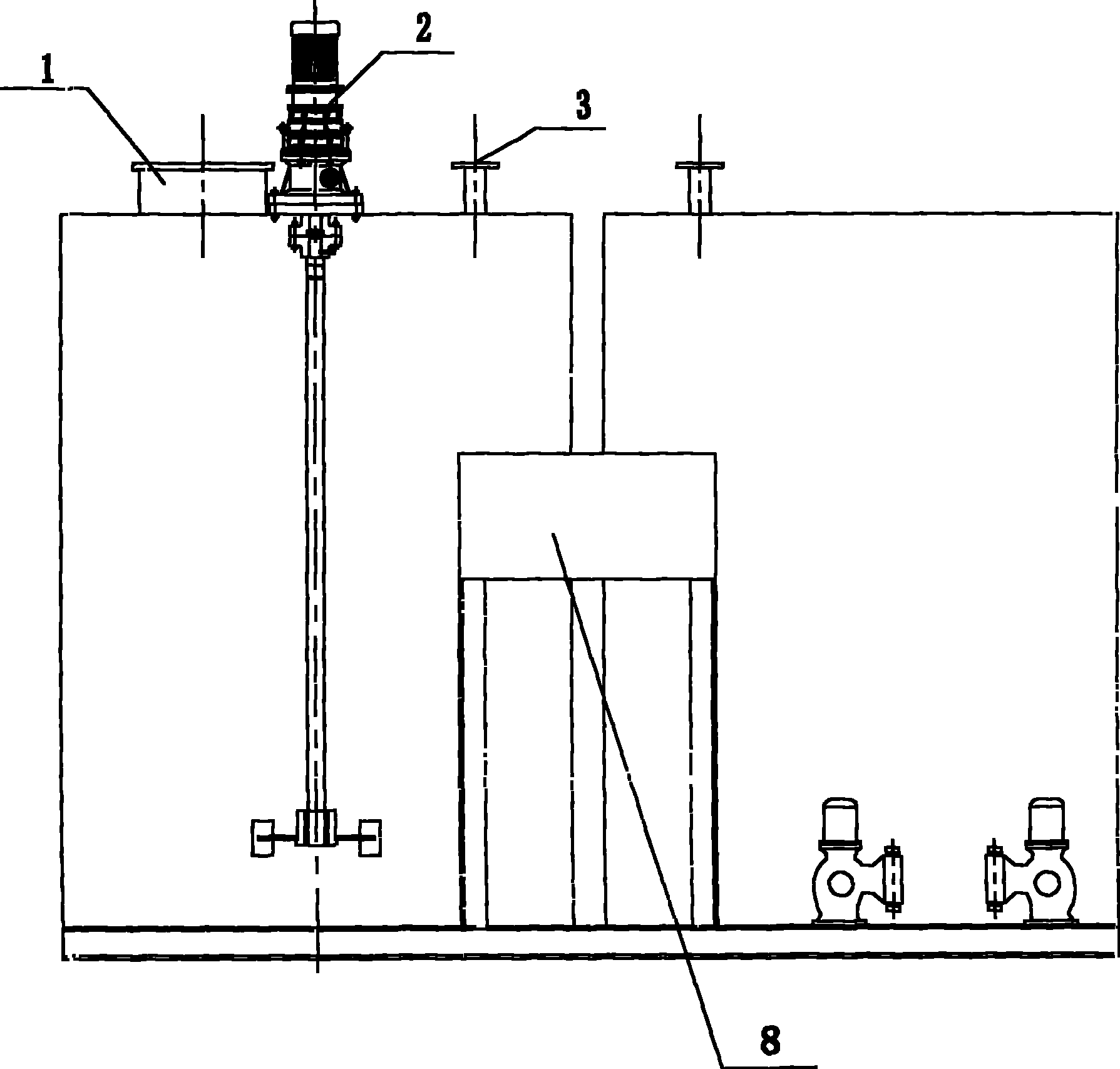

一种水处理系统用双套加药装置，包括：电动搅拌溶解箱、电控柜、计量泵、内连管 道、手动阀门、平台、扶梯及底座附件，所述组件均布置在一个机架上，采用集中式框架 结构，所述电动搅拌溶解箱为两套分别通过管道与计量泵连接，每套电动搅拌溶解箱上安 装有进水口和溢流排污口，其中一套上还安装有投药口，另一套上安装有液位计和出液口。
作为优选，电动搅拌溶解箱为直立、圆筒结构，安装有带摆线针轮减速装置的电动搅 拌器。系统管道、搅拌桨及轴材质均为不锈钢。阀门采用手动PVC阀。
作为优选，所述的电动搅拌器呈螺旋桨式并能够均匀混合溶解箱内的溶液。
作为优选，所述的计量泵为正排量隔膜形式可调节冲程。计量泵容量均可手动调节。 计量泵选用优质不锈钢的材料。计量泵在5～100%出力时可调，冲程调节范围在0～100%， 并能对加药点的最高压力时输出全流量，泵流量精度在总变化流量的0.2-1%以内。
电控柜能完成加药装置的手动控制，电控柜配备有完备的设施和部件。
与现有技术相比，本实用新型的优点在于：
在低温低浊的情况下保证出水的浊度;节约絮凝剂：聚合氯化铝的投加量。
