申请日2012.08.06
公开(公告)日2013.04.03
IPC分类号C02F9/14
摘要
本实用新型公开了一种用于制糖工业的废水处理系统，包括集水池、调节池、配水池、厌氧反应室、好氧池、二沉池，所述集水池的出水端连接所述调节池的进水端，所述调节池的出水端连接所述配水池的进水端，所述配水池的出水端连接所述厌氧反应室的进水端，所述厌氧反应室的出水端连接所述好氧池的进水端，所述好氧池的出水端连接所述二沉池的进水端，其特征在于，所述废水处理系统还包括除磷装置。通过上述方式，本实用新型能够有效去除废水中的磷含量，且有效降低废水的COD值，使废水达到排放标准或循环利用。
权利要求书

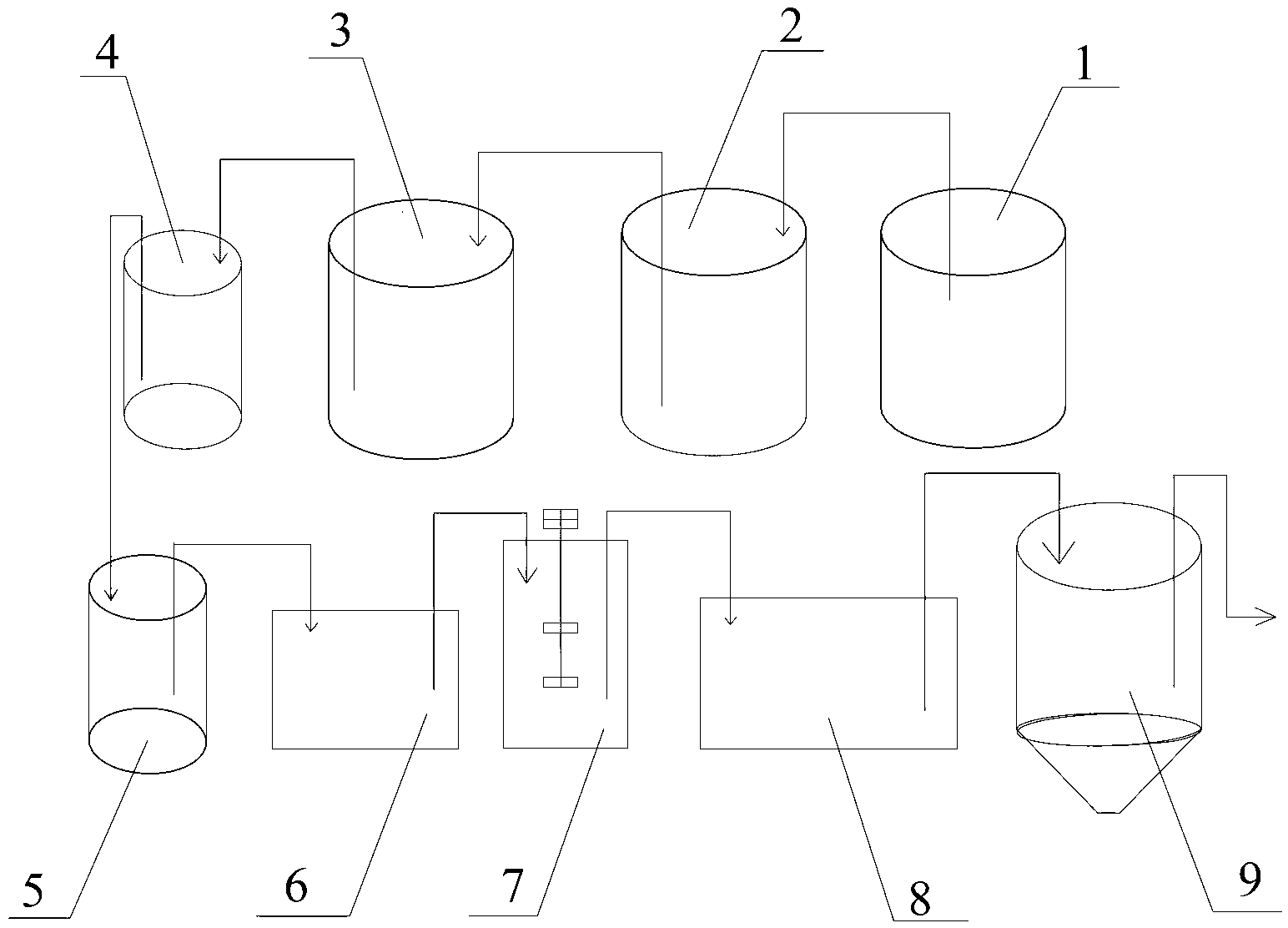

1.一种用于制糖工业的废水处理系统，包括集水池、调节池、配水池、厌氧反应室、好氧池、二沉池，所述集水池的出水端连接所述调节池的进水端，所述调节池的出水端连接所述配水池的进水端，所述配水池的出水端连接所述厌氧反应室的进水端，所述厌氧反应室的出水端连接所述好氧池的进水端，所述好氧池的出水端连接所述二沉池的进水端，其特征在于，所述废水处理系统还包括除磷装置，所述除磷装置包括搅拌池、气浮池及气浮出水沉淀池，所述二沉池的出水端连接所述搅拌池的进水端，所述搅拌池的出水端连接所述气浮池的进水端，所述气浮池的出水端连接气浮出水沉淀池的进水端，气浮出水沉淀池的出水端设有排水装置。
2.根据权利要求1所述的一种用于制糖工业的废水处理系统，其特征在于，所述气浮出水沉淀池设有pH值检测器。
3.根据权利要求1所述的一种用于制糖工业的废水处理系统，其特征在于，所述搅拌池内设有搅拌器。
说明书
一种用于制糖工业的废水处理系统
技术领域：
本实用新型涉及污水处理装置，具体涉及一种用于制糖工业的废水处理系统。
背景技术：
制糖工业中用水量很大，同时生产中的排放废水量也大。一般制糖厂都建设有专门的废水处理系统，将废水处理后再排放到外界。但通用的糖厂废水处理装置一般只包括废水收集池、调配池、厌氧池、好氧池，然后将经过好氧处理的废水二次沉淀后排出，该废水处理方法虽然也能有效降低废水中的COD值，使废水达到排放标准，但不能有效降低废水中的磷含量。而废水中的磷若排放到自然界中的河道后，将会促进河道中藻类和微生物的生长，给河道带来污染。
实用新型内容：
针对上述现有技术中的不足，本实用新型目的在于提供一种用于制糖工业的废水处理系统，利用该系统可以有效去除废水中的磷含量，且有效降低废水的COD值，使废水达到排放标准，或循环利用。
为实现上述目的，本实用新型提供的技术方案如下：一种用于制糖工业的废水处理系统，包括集水池、调节池、配水池、厌氧反应室、好氧池、二沉池，所述集水池的出水端连接所述调节池的进水端，所述调节池的出水端连接所述配水池的进水端，所述配水池的出水端连接所述厌氧反应室的进水端，所述厌氧反应室的出水端连接所述好氧池的进水端，所述好氧池的出水端连接所述二沉池的进水端，其中，所述废水处理系统还包括除磷装置，所述除磷装置包括搅拌池、气浮池及气浮出水沉淀池，所述二沉池的出水端连接所述搅拌池的进水端，所述搅拌池的出水端连接所述气浮池的进水端，所述气浮池的出水端连接气浮出水沉淀池的进水端，气浮出水沉淀池的出水端设有排水装置。
优选的，所述气浮出水沉淀池设有pH值检测器。该pH值检测器用来检测气浮出水沉淀池内的处理水的pH值，将处理水的pH值控制在6.8—7.2之间，气浮出水沉淀池的出水端人工检测出水的含磷量，实验证明，pH在6.8-7.2时，pH越低，含磷量越低。
优选的，所述搅拌池内设有搅拌器，在向搅拌池内加入水或硫酸亚铁来除磷 时，搅拌器用来使溶液搅拌均匀，利于除磷。
糖厂中的生产废水中污染物主要有有机物、氨基酸或微生物、及无机磷等。针对这种情况，本实用新型中所述调节池的作用是收集糖厂不同车间的排放污水，进行统一处理。在调节池内设置有曝气管，利用风机不停向池内曝气。
本实用新型中所述的配水池的作用是调节pH，向配水池内加水或加碱来进行调解池内混合液的pH值，以保证配水池出水pH在6.8-7.5。
本实用新型中所述的厌氧反应室采用的是EGSB反应室，利用微生物降解，来降低废水中的COD值。EGSB厌氧反应室里面装有厌氧颗粒污泥，颗粒污泥通过水解阶段、发酵阶段、产乙酸阶段和产甲烷阶段降低进水的COD，将有机物转化成甲烷。
本实用新型中所述的好氧池的作用是利用好氧微生物，进一步将有机物氧化分解，形成二氧化碳和水，降低废水COD。
本实用新型中二沉池的作用是用来将前面步骤好氧池出水中的污泥与液体分开，进行沉淀污泥。沉淀后将二沉池的上层清液排放到除磷装置的搅拌池内，若经工人检测出水总磷的含量较高的话，则启动搅拌池内的搅拌器，边搅拌边向搅拌池内添加硫酸亚铁和PAM进行絮凝除磷。
本实用新型中气浮池是在水中通入或设法使水体产生大量的微细气泡，微细气泡附着于絮凝物(PAC+污水中的磷和其他容易絮凝物的物质)后因密度小于水而浮至水面，从而获得固液分离。
本实用新型中将气浮池处理过的水排放到气浮出水沉淀池，进行沉淀，将处理液中的含磷沉淀质、含磷沉淀物沉淀后，检测上层清液的总磷量，如果达标的话，通过排水装置进行排出或者回到产线进行循环利用。
本实用新型具有如下有益效果：操作便捷、安装简单，可以有效去除废水中的磷含量，且有效降低废水的COD值，使废水达到排放标准或循环利用。
