申请日2012.04.04
公开(公告)日2012.11.21
IPC分类号F04D29/044; F04D13/08
摘要
一种新型液下污水泵涉及输送液下污水的污水泵领域。下端装有滤网(1)的泵盖(2)与泵体(4)相连接，泵体(4)和轴承机封油室(6)间有油室端盖(5)，主轴(22)上的机械密封(24)下端在油室端盖(5)内，上端在轴承机封端盖(7)内;护轴管(8)与下轴承座(20)、轴承机封油室(6)相连;泵轴传动连接件(9)内通过上联轴器、下联轴器与泵轴相连;电动机(15)安装在联接座(11)上，叶轮(3)套装在主轴(22)上，自搅轮(25)套装在主轴(22)末端;出液管(10)由分半法兰(12)固定在底座(18)上。通过泵轴传动连接件可以调节液下污水泵的长度，振动小，噪音低。
权利要求书

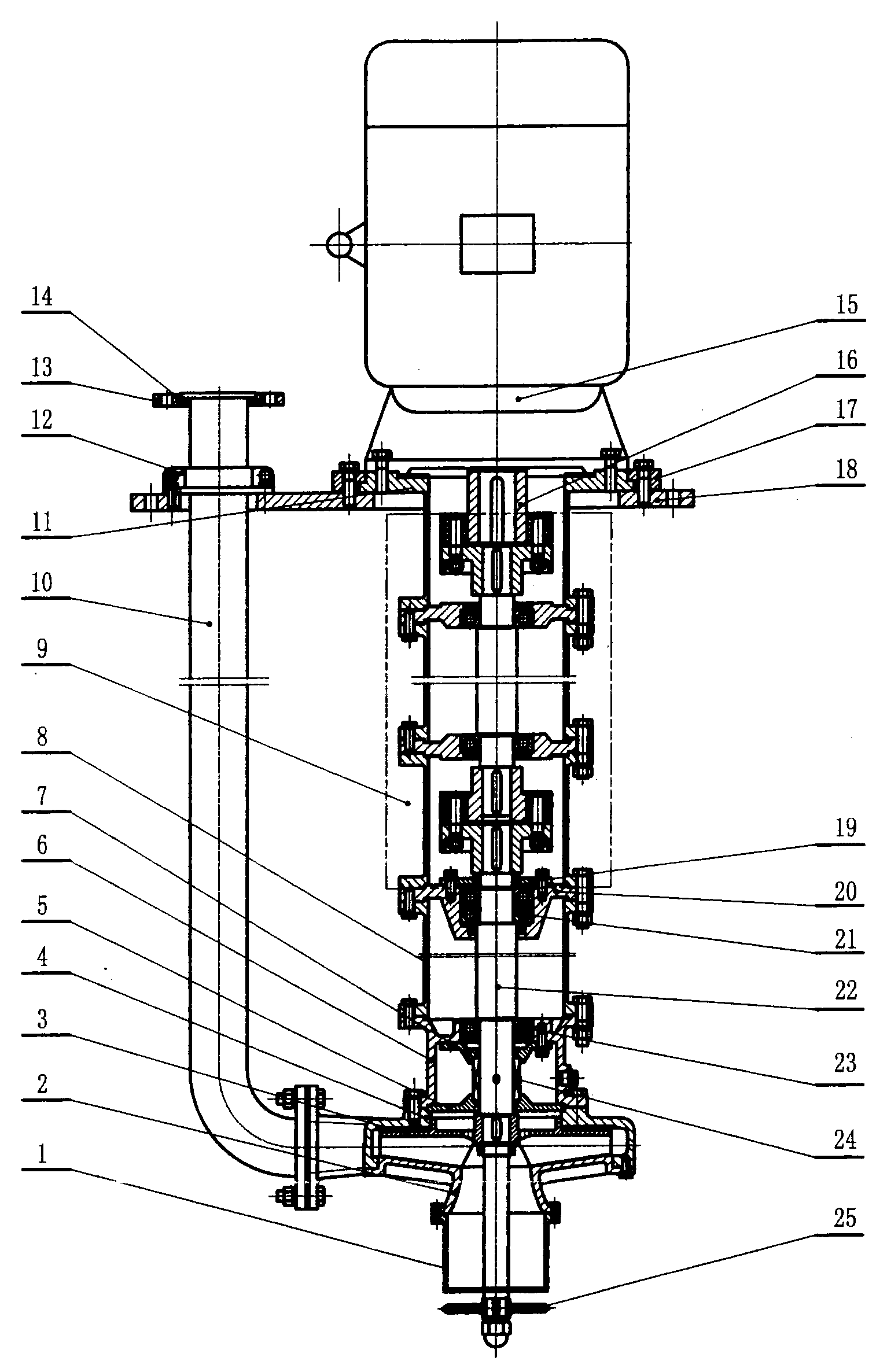

1.一种新型液下污水泵，由滤网(1)、泵盖(2)、叶轮(3)、泵体(4)、油 室端盖(5)、轴承机封油室(6)、轴承机封端盖(7)、护轴管(8)、泵轴 传动连接件(9)、出液管(10)、联接座(11)、分半法兰(12)、联接法兰 (13)、分半卡套(14)、电动机(15)、电机联轴器(16)、固定环(17)、 底座(18)、轴承压盖(19)、下轴承座(20)、主轴承(21)、主轴(22)、 轴承(23)、机械密封(24)和自搅轮(25)组成，其特征在于滤网(1) 通过螺栓安装在泵盖(2)下端，泵盖(2)与泵体(4)相连接，在泵体(4) 和轴承机封油室(6)之间夹装有油室端盖(5)，套装在主轴(22)上的机 械密封(24)下端位于油室端盖(5)内，上端位于轴承机封端盖(7)内， 上端和下端分别对轴承(23)和机械密封(24)限位的轴承机封端盖(7) 与轴承机封油室(6)相连接，轴承机封油室(6)上端内安装有轴承(23); 护轴管(8)上部和下部分别与下轴承座(20)和轴承机封油室(6)相连 接;泵轴传动连接件(9)内下部的轴承压盖(19)与下轴承座(20)相连 接，轴承压盖(19)压装在下轴承座(20)内的主轴承(21)上部，泵轴 传动连接件(9)内的下部联轴器护管与下轴承座(20)、护轴管(8)连成 一体，泵轴传动连接件(9)内的中部护轴管的上端和下端通过轴承座分别 与联接座(11)、下部联轴器护管相连接;电动机(15)安装在联接座(11) 上，将联接座(11)固定的固定环(17)安装在底座(18)上，泵体(4) 内的叶轮(3)通过键套装在主轴(22)上，主轴(22)上端通过泵轴传动 连接件(9)中的上联轴器、下联轴器与泵轴传动连接件(9)中的泵轴相 连接;电机联轴器(16)上端与电动机(15)的输出轴相连接，下端与泵 轴传动连接件(9)中的泵轴相连接;自搅轮(25)套装在主轴(22)末端; 出液管(10)下端通过出液管法兰与泵体(4)相连接，出液管(10)上部 由分半法兰(12)固定在底座(18)上，出液管(10)上端的联接法兰(13) 通过分半卡套(14)与用户外管路相连接。
说明书
一种新型液下污水泵
技术领域
本实用新型一种新型液下污水泵涉及输送液下污水的污水泵领域。
背景技术
液下污水泵需要应用在不同的液下污水处理场合，特别是应用在不同深度 污水的场合，这时就要设计一种可以调节泵轴长度的泵轴传动连接件，用来输 送适应不同深度的液下污水，因此，需要设计一种新型的液下污水泵。
发明内容
本实用新型的目的是提供一种新型液下污水泵，通过滤网、泵盖、叶轮、 泵体、轴承机封油室、护轴管、泵轴传动连接件、出液管、电动机、主轴、机 械密封和自搅轮主要部件组成的液下污水泵以达到适应不同深度的输送液下污 水的目的。
一种新型液下污水泵，由滤网、泵盖、叶轮、泵体、油室端盖、轴承机封 油室、轴承机封端盖、护轴管、泵轴传动连接件、出液管、联接座、分半法兰、 联接法兰、分半卡套、电动机、电机联轴器、固定环、底座、轴承压盖、下轴 承座、主轴承、主轴、轴承、机械密封和自搅轮组成，滤网通过螺栓安装在泵 盖下端，泵盖与泵体相连接，在泵体和轴承机封油室之间夹装有油室端盖，套 装在主轴上的机械密封下端位于油室端盖内，上端位于轴承机封端盖内，上端 和下端分别对轴承和机械密封限位的轴承机封端盖与轴承机封油室相连接，轴 承机封油室上端内安装有轴承;护轴管上部和下部分别与下轴承座和轴承机封 油室相连接;泵轴传动连接件内下部的轴承压盖与下轴承座相连接，轴承压盖 压装在下轴承座内的主轴承上部，泵轴传动连接件内的下部联轴器护管与下轴 承座、护轴管连成一体，泵轴传动连接件内的中部护轴管的上端和下端通过轴 承座分别与联接座、下部联轴器护管相连接;电动机安装在联接座上，将联接 座固定的固定环安装在底座上，泵体内的叶轮通过键套装在主轴上，主轴上端 通过泵轴传动连接件中的上联轴器、下联轴器与泵轴传动连接件中的泵轴相连 接;电机联轴器上端与电动机的输出轴相连接，下端与泵轴传动连接件中的泵 轴相连接;自搅轮套装在主轴末端;出液管下端通过出液管法兰与泵体相连接， 出液管上部由分半法兰固定在底座上，出液管上端的联接法兰通过分半卡套与 用户外管路相连接。
自搅轮用来搅动液下污水，滤网用来滤去污水中的过大杂物。
本实用新型一种新型液下污水泵的优点是通过泵轴传动连接件可以调节液 下污水泵的长度，结构简单、工艺合理，且振动小、噪音低。
