申请日2012.04.05
公开(公告)日2013.01.09
IPC分类号C02F9/08; C02F1/28; C02F1/44
摘要
本实用新型涉及一种无储水罐净水机水处理装置，包括电控板、进水口、PP棉滤芯、增压泵、前置活性炭滤芯、RO膜滤芯、后置活性炭滤芯及纯水出水口，其中所述进水口、PP棉滤芯、增压泵、前置活性炭滤芯、RO膜滤芯、后置活性炭滤芯及纯水出水口依次串联，在所述RO膜滤芯的下端设有废水出水口;其特征在于还包括流量开关、废水比电磁阀及常闭电磁阀，所述流量开关串联在后置活性炭滤芯与纯水出水口之间，所述废水比电磁阀及常闭电磁阀依次串联在RO膜滤芯与废水出水口之间;所述流量开关、废水比电磁阀及常闭电磁阀分别与电控板连接。其具有结构简单合理，组合方便，体积小巧，降低了净水机整机的故障率，降低了成本，可以设置多个取水口等优点。
权利要求书

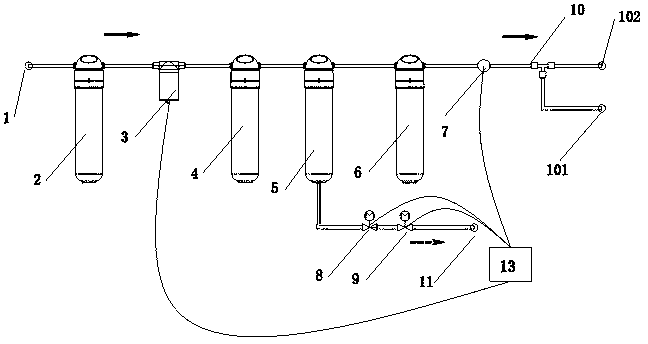

1.一种无储水罐净水机水处理装置，包括电控板(13)、进水口(1)、PP棉滤芯(2)、增压泵(3)、前置活性炭滤芯(4)、RO膜滤芯(5)、后置活性炭滤芯(6)及纯水出水口(10)，其中所述进水口(1)、PP棉滤芯(2)、增压泵(3)、前置活性炭滤芯(4)、RO膜滤芯(5)、后置活性炭滤芯(6)及纯水出水口(10)依次串联，在所述RO膜滤芯(5)的下端设有废水出水口(11);其特征在于还包括流量开关(7)、废水比电磁阀(8)及常闭电磁阀(9)，所述流量开关(7)串联在后置活性炭滤芯(6)与纯水出水口(10)之间，所述废水比电磁阀(8)及常闭电磁阀(9)依次串联在RO膜滤芯(5)与废水出水口(12)之间;所述流量开关(7)、废水比电磁阀(8)及常闭电磁阀(9)分别与电控板(13)连接。
2.根据权利要求1所述的无储水罐净水机水处理装置，其特征在于所述废水比电磁阀(8)与常闭电磁阀(9)组合形成一体的双阀。
3 、根据权利要求1所述的无储水罐净水机水处理装置，其特征在于所述纯水出水口(10)有出水口分支水龙头(101)及管线机出水口(102)。
说明书
无储水罐净水机水处理装置
技术领域
本实用新型属于水处理技术领域，具体涉及一种无储水罐净水机水处理装置的改进技术。
背景技术
目前所使用的无储水罐式净水机有部分采用如下两种纯水出水口端的启闭控制：一种是采用逆止阀及高压开关来控制机器的启动与关闭，由于逆止阀的保压性能不稳定，且高压开关的动作值也存在不稳定因素，导致机器频繁启动，不能正常关闭;另一种是采用双启闭水龙头，停机时，增压泵会有短暂的空转时间，整机震动较大，且只有一个取水口，不方便用户取水。
发明内容
本实用新型的目的在于解决上述问题而提供一种无储水罐净水机水处理装置，其设计巧妙，结构简单合理，体积小巧，成本低廉，有多个出水口。
本实用新型的技术方案是：一种无储水罐净水机水处理装置，包括电控板、进水口、PP棉滤芯、增压泵、前置活性炭滤芯、RO膜滤芯、后置活性炭滤芯及纯水出水口，其中所述进水口、PP棉滤芯、增压泵、前置活性炭滤芯、RO膜滤芯、后置活性炭滤芯及纯水出水口依次串联，在所述RO膜滤芯的下端设有废水出水口;其特征在于还包括流量开关、废水比电磁阀及常闭电磁阀，所述流量开关串联在后置活性炭滤芯与纯水出水口之间，所述废水比电磁阀及常闭电磁阀依次串联在RO膜滤芯与废水出水口之间;所述流量开关、废水比电磁阀及常闭电磁阀分别与电控板连接。
所述废水比电磁阀与常闭电磁阀组合形成一体的双阀。
所述纯水出水口有出水口分支水龙头及管线机出水口。
本实用新型与现有相比的优点为：由于采用了流量开关取代纯水出水口端的逆止阀和高压开关组合的方式，其结构简单合理，组合方便，体积小巧，降低了净水机整机的故障率，降低了成本，可以设置多个取水口。
