申请日2012.04.05
公开(公告)日2013.05.08
IPC分类号B01L1/00; C02F1/00
摘要
本实用新型涉及恒温恒湿试验箱的废水再利用装置，其中所述废水再利用装置包括与恒温恒湿试验箱的测试区及门水盘连通的排水管道，第一切换管道及第二切换管道;所述第一切换管道一端与排水管道连通，另一端与恒温恒湿试验箱水箱的输出管道连通，第一切换管道上装有第一切换阀门;所述第二切换管道一端与排水管道连通，另一端与恒温恒湿试验箱的废水管道连通，第二切换管道上装有第二切换阀门;所述第一切换管道后侧的水箱输出管道上连接有过滤器，过滤器后侧连接有恒温恒湿试验箱供水容器的驱动水泵。采用该废水再利用装置，可以有效提高废水利用率，节约水资源。
权利要求书
1.恒温恒湿试验箱的废水再利用装置，其特征在于：所述废水再利用装 置包括与恒温恒湿试验箱的测试区及门水盘连通的排水管道，第一切换管道及 第二切换管道;所述第一切换管道一端与排水管道连通，另一端与恒温恒湿试 验箱水箱的输出管道连通，第一切换管道上装有第一切换阀门;所述第二切换 管道一端与排水管道连通，另一端与恒温恒湿试验箱的废水管道连通，第二切 换管道上装有第二切换阀门;所述第一切换管道后侧的水箱输出管道上连接有 过滤器，过滤器后侧连接有恒温恒湿试验箱供水容器的驱动水泵。
2.按照权利要求1所述恒温恒湿试验箱的废水再利用装置，其特征在于： 所述测试区通向排水管道处开有气压平衡孔。
3.按照权利要求1或2所述恒温恒湿试验箱的废水再利用装置，其特征 在于：所述排水管道靠近门水盘一端高于靠近第二切换管道一端。
说明书
恒温恒湿试验箱的废水再利用装置
技术领域：
本实用新型涉及恒温恒湿试验箱领域，尤其是一种恒温恒湿试验箱废水再 利用装置。
背景技术：
恒温恒湿试验箱用于检测材料在多种环境下的性能，试验各种材料耐热、 耐寒、耐干、耐湿性能。适合电子、电器、通讯、仪表、车辆、塑胶制品、金 属、食品、化学、建材、医疗、航天等制品检测质量之用。恒温恒湿试验箱在 使用过程中门水盘及测试区内容易凝结水珠，对于测试的环境不利，同时这部 分水直接通过废水管道排出不能重复利用，浪费水资源。
实用新型内容：
本实用新型要解决的技术问题是提供一种可循环利用恒温恒湿试验箱废 水的再利用装置。

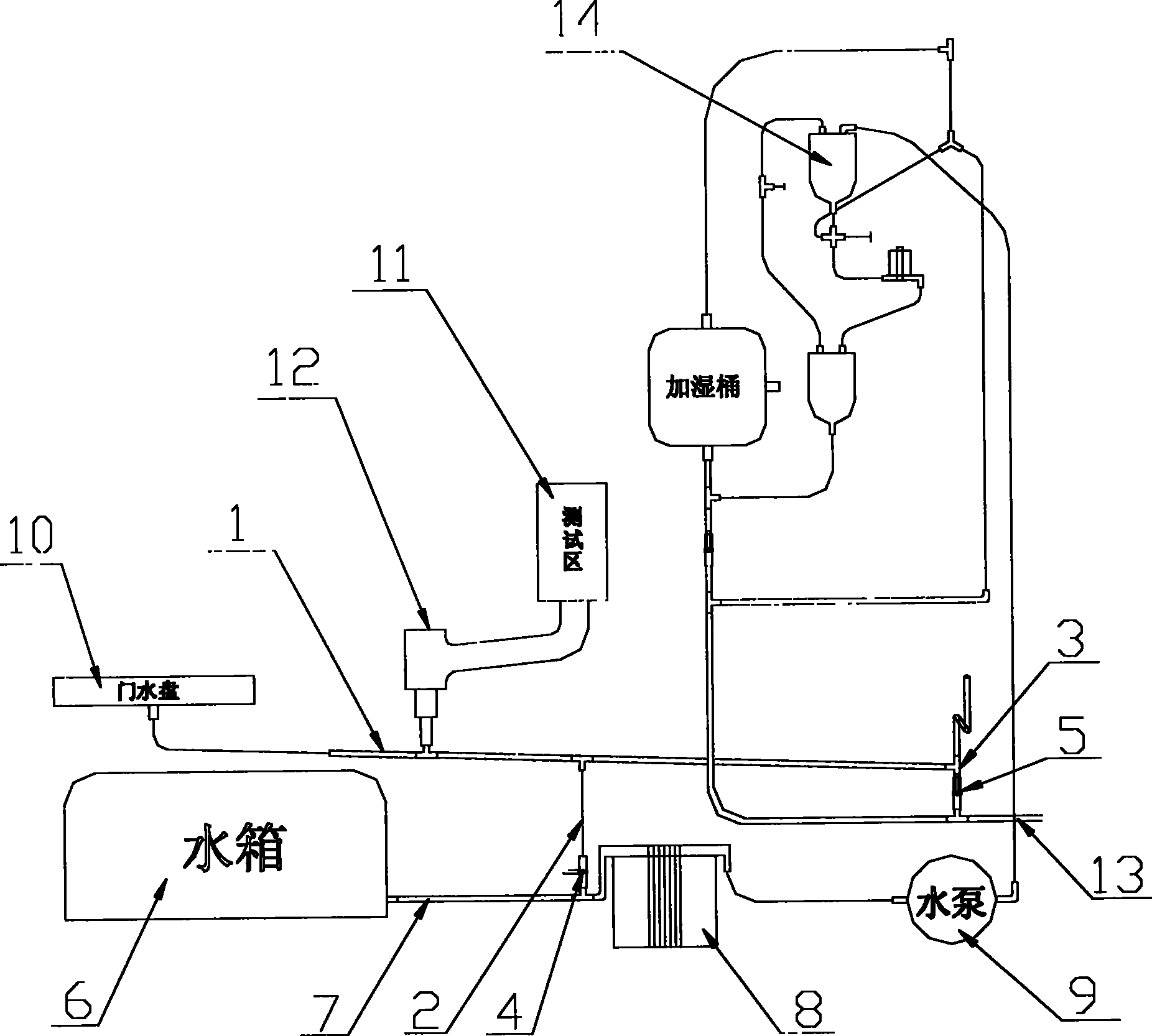

为解决上述技术问题，本实用新型的技术方案如下：恒温恒湿试验箱废水 再利用装置，其中所述废水再利用装置包括与恒温恒湿试验箱的测试区及门水 盘连通的排水管道，第一切换管道及第二切换管道;所述第一切换管道一端与 排水管道连通，另一端与恒温恒湿试验箱水箱的输出管道连通，第一切换管道 上装有第一切换阀门;所述第二切换管道一端与排水管道连通，另一端与恒温 恒湿试验箱的废水管道连通，第二切换管道上装有第二切换阀门;所述第一切 换管道后侧的水箱输出管道上连接有过滤器，过滤器后侧连接有恒温恒湿试验 箱供水容器的驱动水泵。
优选地，所述测试区通向排水管道处开有气压平衡孔。
优选地，所述排水管道靠近门水盘一端高于靠近第二切换管道一端。
采用该技术方案，可以有效提高废水利用率，节约水资源。同时，用户可 以根据需要而选择使用回收水或好水，方便使用。气压平衡孔可以平衡测试区 与排水管道的气压，提高装置使用的稳定性。排水管道靠近门水盘一端高于靠 近第二切换阀门一端则可以保证水流的畅通。
