申请日2013.03.01
公开(公告)日2013.08.14
IPC分类号C02F9/14
摘要
本实用新型提供了一种医院废水处理设备，包括依次布置的水解酸化池、接触氧化池、沉淀池和消毒池、水解酸化池底部设置的布水管、水解酸化池和接触氧化池填充的弹性填料、用于联通接触氧化池与沉淀池和沉淀池与消毒池之间的联通管道、以及用于水体消毒的二氧化氯发生器，所述的接触氧化池分为一级接触氧化池和二级接触氧化池，所述的一级接触氧化池和二级接触氧化池底部均设有风口，所述的消毒池后接有过滤器。本实用新型具有体积小、可用于地下、运行稳定、功率小、能耗低、噪音小、废水处理效果好以及二氧化氯发生器消毒效果好的优点。
权利要求书
1.一种医院废水处理设备，包括依次布置的水解酸化池、接触氧化池、沉淀池和消毒池、水解酸化池底部设置的布水管、水解酸化池和接触氧化池填充的弹性填料、用于联通接触氧化池与沉淀池和沉淀池与消毒池之间的联通管道、以及用于水体消毒的二氧化氯发生器，其特征是：所述的接触氧化池分为一级接触氧化池和二级接触氧化池，所述的一级接触氧化池和二级接触氧化池底部均设有风口，所述的消毒池后接有过滤器。
2.根据权利要求1所述的医院废水处理设备，其特征是：所述的风口通过管道并联接有高压离心鼓风机，所述的管道上设有控制阀门。
3.根据权利要求1所述的医院废水处理设备，其特征是：所述的沉淀池内部设有斜板沉淀槽，所述的斜板沉淀槽顶部设有集水槽，所述的集水槽上设有溢流孔。
4.根据权利要求1所述的医院废水处理设备，其特征是：所述的二氧化氯发生器分别在主反应釜前、后增设辅反应釜和气液分离器。
5.根据权利要求1所述的医院废水处理设备，其特征是：所述的水解酸化池、接触氧化池、沉淀池以及消毒池顶部均设有维修人孔，所述的维修人孔上设有盖子。
说明书
一种医院废水处理设备
技术领域
本实用新型涉及水处理领域，尤其涉及一种污水、废水处理系统，具体是指一种医院废水处理设备。
背景技术
众所周知，医院污水来源及成分复杂，危害性大。来源主要是医院的诊疗室、化验室、病房、洗衣房、X片照相室和手术室等排放的污水。污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染的特征。 如果含有病原微生物的医院污水，不经过消毒处理排放进入城市下水管道或环境水体，往往会造成水体的污染，引发各种疾病及传染病，严重危害人们的身体健康。
目前，医院废水处理装置依然采用旧时污水处理装置，设备体积较大，占地面积大，能耗较高，系统运行不稳定等;虽然条件较好的地区有的采用地埋式废水处理设备，但经过实际运行发现，只有一级接触氧化的废水处理设备，在废水量较多时，处理效果不稳定，所处理的废水不达标;此外，现有的废水处理工艺中使用的鼓风机功率大，能耗高，噪音大，不适合用于医院这种需要安静环境的场所;再者，现有的废水处理设备通常使用二氧化氯或氯气对水体消毒，消毒后的水体直接排放，未经过任何的过滤处理，经检测，水体中往往含有少量菌类，水质质量差，甚者会影响地下水或环境水等，这与现有技术中所使用的二氧化氯发生器结构有很大关系，现有的二氧化氯发生器在制备二氧化氯的过程中，原物料反应不充分，一方面造成原物料浪费，另一方面在制备二氧化氯过程中生成的混合物残液(混合物残液包括为充分反应的原物料、制备二氧化氯过程中生成的化合物等)直接排放到水体中，也一定程度的影响水质。
发明内容
本实用新型要解决的技术问题是针对现有技术所存在的不足之处，提供一种体积小、可用于地下、运行稳定、功率小、能耗低、噪音小、废水处理效果好以及二氧化氯发生器消毒效果好的医院废水处理设备。

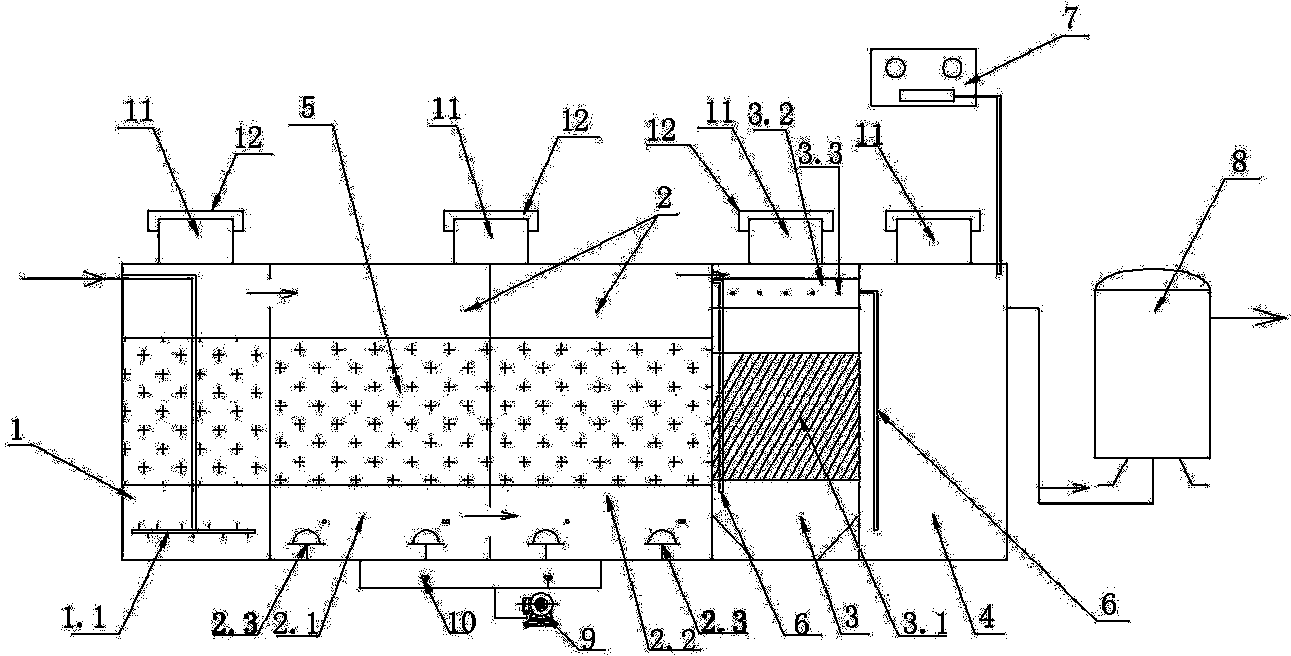

本实用新型的技术解决方案是，提供如下一种医院废水处理设备，包括依次布置的水解酸化池、接触氧化池、沉淀池和消毒池、水解酸化池底部设置的布水管、水解酸化池和接触氧化池填充的弹性填料、用于联通接触氧化池与沉淀池和沉淀池与消毒池之间的联通管道、以及用于水体消毒的二氧化氯发生器，所述的接触氧化池分为一级接触氧化池和二级接触氧化池，所述的一级接触氧化池和二级接触氧化池底部均设有风口，所述的消毒池后接有过滤器。
采用以上技术方案，将原有的一级接触氧化池改为二级接触氧化池，氧化效果更好，水质处理的更为干净，消毒池接过滤器，有益于提高过滤水质中的大分子、大体积杂质，有益于提高排放水质的质量。
作为优选，所述的风口通过管道并联接有高压离心鼓风机，所述的管道上设有控制阀门。采用本技术方案，高压离心鼓风机功率低，能耗低，供氧量充足，鼓风效果好，并且噪音较小，管道上增设控制阀门，可以根据废水水质实现对两级接触氧化池的分级调控。
作为优选，所述的沉淀池内部设有斜板沉淀槽，所述的斜板沉淀槽顶部设有集水槽，所述的集水槽上设有溢流孔。采用本技术方案，斜板沉淀槽朝向与水流成一定角度(一般夹角的取值范围为30°~60°)，有益于将水中的固体杂质沉淀下来，更有利于净化水质。
作为优选，所述的二氧化氯发生器分别在主反应釜前、后增设辅反应釜和气液分离器。采用本技术方案，辅反应釜有利于充分混合原物料，提高反应率，更加节能环保;气液分离器将二氧化氯和氯气从反应后的混合物中分离出来用于水体消毒，避免反应后的混合物一同进入水体，影响水质。
作为较佳，所述的水解酸化池、接触氧化池、沉淀池以及消毒池顶部均设有维修人孔，所述的维修人孔上设有盖子。采用本技术放啊，维修人孔便于操作者对设备进行定期维护与检修;盖子可以有效防止内部异味溢出和外部物件落入，提高安全作业系数。
