申请日2012.10.12
公开(公告)日2013.04.10
IPC分类号C02F11/12
摘要
本实用新型属于固体废物处理范畴，特别涉及一种对活性污泥进行快速干燥处理的装置，其特征在于：所述的预干燥器上的污泥排放口与混合干燥器上的污泥进口之间通过污泥运输装置连接;混合干燥器上的污泥与介质排放口与分离烘干炉上的污泥与介质进口之间通过污泥运输装置连接;所述的分离烘干炉上的蒸汽排放口与预干燥器上的蒸气供应口I通过管道连接。在本实用新型中实现干燥处理装置内的空气循环，无超标二次尾气排放，减少异味的产生，有效降低独立尾气处理的成本。
权利要求书
1.一种活性污泥快速干燥处理装置，其特征在于：包括预干燥器、混合干燥器及分离烘 干炉，所述的预干燥器上分别设有污泥供应口、蒸气供应口I、蒸气供应口II、冷凝水排放 口和污泥排放口;所述的混合干燥器上分别设有污泥进口、介质进口、蒸汽排放口I、蒸汽 排放口II及污泥与介质排放口;所述的分离烘干炉上分别设有污泥与介质进口、介质排放口、 进气口、干燥物质排放口和蒸汽出口;所述的预干燥器上的污泥排放口与混合干燥器上的污 泥进口之间通过污泥运输装置连接;混合干燥器上的污泥与介质排放口与分离烘干炉上的污 泥与介质进口之间通过污泥运输装置连接;所述的分离烘干炉上的蒸汽出口与预干燥器上的 蒸气供应口I通过管道连接。
2.根据权利要求1所述的活性污泥快速干燥处理装置，其特征在于：所述的分离烘干炉 上的介质排放口与混合干燥器的介质进口通过管道连接。
3.根据权利要求1所述的活性污泥快速干燥处理装置，其特征在于：所述的预干燥器上 的蒸汽排放口II与预干燥器上的蒸气供应口II通过管道连接。
4.根据权利要求1所述的活性污泥快速干燥处理装置，其特征在于：所述的预干燥器上 的蒸气供应口I与分离烘干炉上的进气口通过管道连接。
说明书
一种活性污泥快速干燥处理装置
技术领域
本实用新型属于固体废物处理范畴，特别涉及一种对活性污泥进行快速干燥处理的装置。
背景技术
污泥是城市污水处理厂污水处理的必然产物，数量巨大，成分复杂，难以处理，目前污 泥处置费用也较大。污泥处理的目的是达到减量化、稳定化、无害化和资源化，比较成熟的 污泥处理力法有填埋、堆肥和焚烧等。
以焚烧为核心的污泥处理方法能够达到减量化、稳定化和无害化的目标。但是现有的活 性污泥焚烧方法，大都要求对污泥先进行干化等预处理后再进行焚烧，能耗大，系统复杂; 而且焚烧干化污泥，会产生大量NOx、硫化物，同时产生异味，影响工作环境，因此需在焚 烧炉后配备废气处理装置;这使得污泥焚烧系统复杂、无害化处理成本高昂。
直接焚烧活性污泥时，燃烧产生的热量除了用于蒸发污泥所含水分、保持炉膛温度、加 热污泥以及燃烧所需的空气外，还会有一部分热量需要排出系统;如果这部分热量的回收利 用，将有效节省能源消耗，降低生产成本。
实用新型内容
本实用新型的目的是针对现有技术的不足，提供一种干燥效率高、节能环保，且无异味 排放的污泥干燥处理装置。

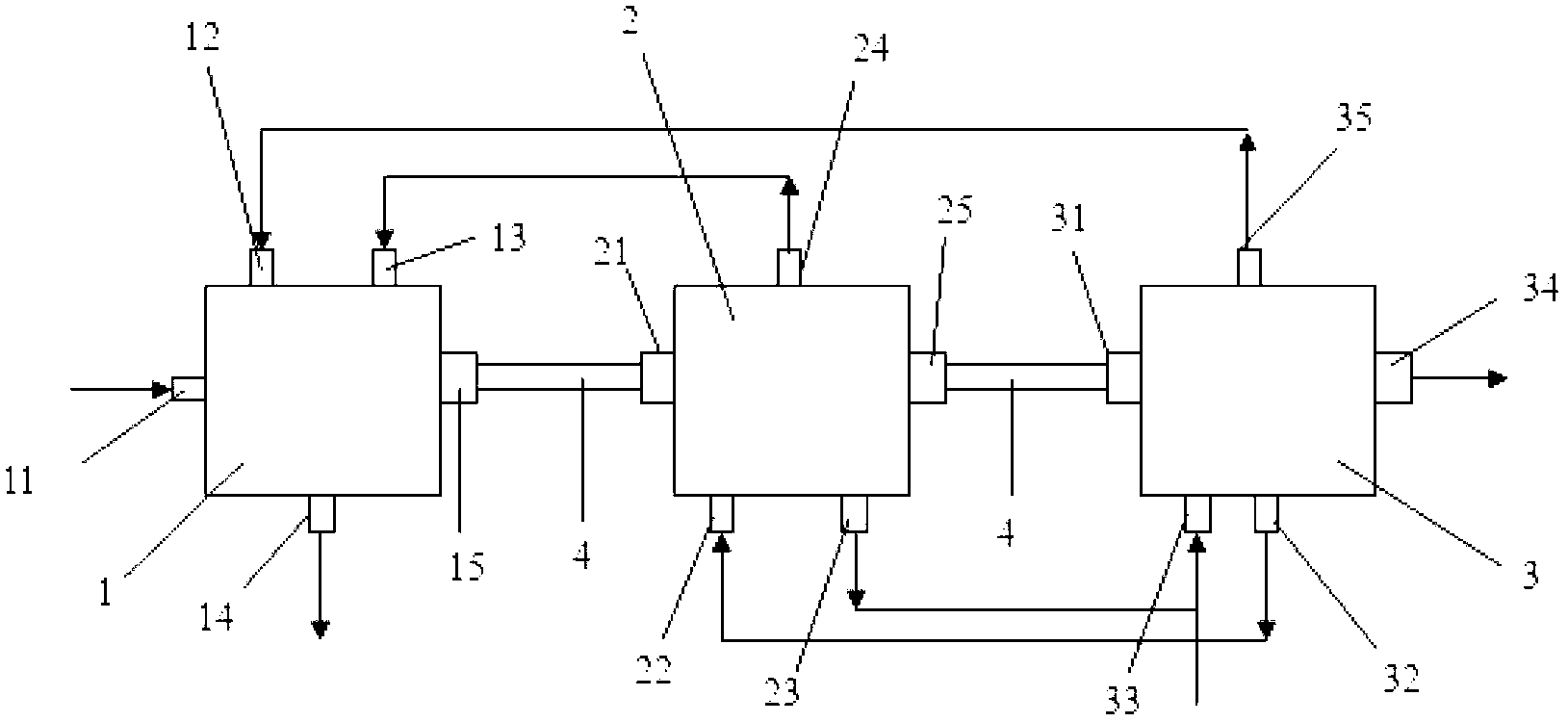

一种活性污泥快速干燥处理装置，其特征在于：包括预干燥器、混合干燥器及分离烘干 炉，其中，所述的预干燥器上分别设有污泥供应口、蒸气供应口I、蒸气供应口II、冷凝水 排放口和污泥排放口;
所述的混合干燥器上分别设有污泥进口、介质进口、蒸汽排放口I、蒸汽排放口II及污 泥与介质排放口;
所述的分离烘干炉上分别设有污泥与介质进口、介质排放口、进气口、干燥物质排放口 和蒸汽出口;
所述的预干燥器上的污泥排放口与混合干燥器上的污泥进口之间通过污泥运输装置连 接;混合干燥器上的污泥与介质排放口与分离烘干炉上的污泥与介质进口之间通过污泥运输 装置连接;
所述的分离烘干炉上的蒸汽出口与预干燥器上的蒸气供应口I通过管道连接;分离烘干 炉内的热蒸汽输送到预干燥器为其提供作为污泥的预热，能有效减少分离烘干炉的所需要的 能量，实现节能效果。
所述的分离烘干炉上的介质排放口与混合干燥器的介质进口通过管道连接，在本实用新 型中，介质随污泥混合在干燥器内，介质吸附水份同时挥发若干湿度，当分离烘干炉内介质 与干燥物分离后，可经过加热再生，转回混合干燥器重用。
所述的混合干燥器上的蒸汽排放口II与预干燥器上的蒸气供应口II通过管道连接，混 合干燥器的介质吸附水份，其通过介质把所吸附的热能释放，释放产生大量的热能，在混合 干燥器内产生蒸汽，蒸汽经过蒸汽排放口II通过管道带到预干燥器作为上述预热污泥的蒸汽 供应。
作为本实用新型的进一步改进，由于在分离烘干炉内一部分的有机成分可被燃烧或气化， 需通过在空气供应以所需效果提供气量，通过管道将预干燥器上的蒸气供应口I与分离烘干 炉上的进气口连接，能够实现处理装置内空气的循环，避免环境污染，同时保证一定的空气 供给量，保证燃烧或气化效果。
本实用新型具有以下优点：
1、本实用新型实现干燥处理装置内的空气循环内置尾气过滤系统，无超标二次尾气排放， 减少异味的产生，有效降低独立尾气处理的成本。
2、设备占地面积小，干燥效率高，污泥含水率可由源头的85%下降到处理后的45%以下。
3、污泥以物理方式脱水，打破污泥“破壁樽颈”的脱水问题，不会破坏其原有有机物， 处理后的污泥没有添加任何化学成分，无二次污染，做为堆肥，也能够作燃料燃烧，提高处 理后干燥物质的资源综合利用的利益价值。
4、在本实用新型中加入一定数量粒状形式的介质，介质作为载体材料把污泥的水份吸附 载走，污泥与介质的混合物的物质在干燥后分离，介质能够再被重用，有效节省成本。
5、在本实用新型分离烘干炉除作资源综合利用外，其功能是产生热气，所述装置按实地 环境装置或被其他能产生热气的装置代替，或能够利用其他余热取代。
